| Номер в госреестре | 54850-13 |
| Наименование СИ | Теодолиты электронные |
| Обозначение типа СИ | GeoMax Zipp02 |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 10.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теодолиты электронные GeoMax Zipp02 предназначены для измерения горизонтальных и вертикальных углов.
Теодолиты электронные GeoMax Zipp02 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Конструктивно, теодолиты электронные GeoMax Zipp02 выполнены единым блоком. На передней и задней панелях расположены дисплеи с кнопочными панелями управления. На боковой панели расположен аккумуляторный отсек. В верхней части корпуса находится отсоединяемая ручка для переноски. В нижней части корпуса расположены наводящие винты горизонтального и вертикального кругов, а также лазерный центрир. Управление режимами работы, обработка сигналов оптических датчиков углов, получение функций измеренных величин и вывод результатов измерений на дисплей обеспечивает микропроцессорное вычислительное устройство.
Опломбирование узлов теодолитов электронных GeoMax Zipp02 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

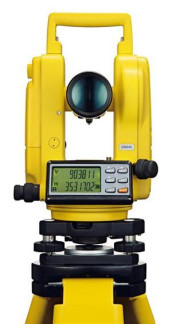

Фотография общего вида теодолитов электронных GeoMax Zipp02
| Наименование характеристики | Значение характеристики |
| Увеличение зрительной трубы, крат, не менее: | 30 |
| Диаметр входного зрачка, мм, не менее: | 45 |
| Угловое поле зрения зрительной трубы, ...°...', не менее: | 1 20 |
| Наименьшее расстояние визирования, м, не более: | 1,35 |
| Цена деления установочных уровней: - круглого, ..' / мм, не более: - цилиндрического, ..."/ мм, не более: | 8 / 2 30 / 2 |
| Диапазон компенсации компенсатора, ...', не менее: | ± 3 |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ...", не более: | ± 2,0 |
| Пределы допускаемой погрешности лазерного центрира, мм, не более: | ± 0,8 |
| Диапазон измерений углов, .°, не менее: - горизонтальных - вертикальных углов | (0-360) от - 45 до +45 |
| Дискретность отсчитывания измерений углов, ...": | 1 |
| Допускаемая СКП измерений углов, ...", не более: | 2 |
| Источник электропитания: | 4 щелочные батареи типа АА или Ni-MH аккумулятор |
| Диапазон рабочих температур, °С : | от 0 до + 50 |
| Габаритные размеры (Д х Ш х В), мм, не более: | 164 х 154 х 340 |
| Масса без аккумулятора, кг, не более: | 4,6 |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Теодолит электронный | 1 |
| Трегер | 1 |
| Аккумулятор | 1 |
| Зарядное устройство | 1 |
| Блок для батареек типа АА | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Отвес | 1 |
| Чехол от дождя | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по документу МП АПМ 20-13 «Теодолиты электронные GeoMax Zipp02. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в июле 2013 г.
Перечень основного оборудования, необходимого для поверки:
- экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,4";
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- рулетка измерительная 3кл. ГОСТ 7502-98;
- линейка измерительная металлическая, ПГ ±0,2 мм, ГОСТ 427-75.
Методика измерений приведена в документе: «Теодолиты электронные GeoMax Zipp02. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теодолитам электронным GeoMax Zipp02
1. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения»
4. Техническая документация «GeoMax AG», Швейцария
- осуществление геодезической, картографической деятельности.
| Зарегистрировано поверок | 48 |
| Поверителей | 12 |
