Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП, 54827-13

Назначение

Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП (в дальнейшем - анализаторы) предназначены для определения общего давления, создаваемого в вакууме летучими маловязкими нефтепродуктами, их компонентами и исходным сырьем содержащими воздух (ASVP) и расчетного эквивалентного давления сухих паров (DVPE), в соответствии с ГОСТ Р ЕН 13016-1-2008 в лабораторных условиях.

Описание

Принцип работы анализатора основан на методе, заключающемся в том, что охлажденную, насыщенную воздухом пробу заданного объема вводят в вакуумированную камеру с регулируемой температурой. Внутренний объем камеры в 5 раз превышает общий объем вводимой в нее пробы. Пробу после ее введения в камеру выдерживают при температуре 37,8°С до достижения температурного равновесия. Образовавшееся общее давление в камере равно давлению насыщенных паров пробы и парциальному давлению растворенного воздуха и измеряется с помощью датчика давления. Измеренное значение общего давления насыщенных воздухом паров (ASVP) преобразовывается в эквивалентное давление сухих паров (DVPE).

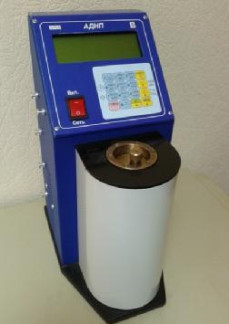

Анализатор выполнен в едином корпусе и состоит из термостатированной, измерительной камеры в защитном кожухе и блока управления. Измерительная камера включает в себя нагревательный элемент, датчик температуры и датчик давления. Конструкция измерительной камеры анализатора обеспечивает слив пробы, а также разборку, промывку и очистку системы при необходимости.

Управление анализатором осуществляется с помощью 16-ти кнопочной многофункциональной клавиатуры. Каждая из кнопок используется, как для ввода цифр и букв, так и для установки различных режимов работы анализатора. Для отображения информации используется ЖКИ индикатор. Анализатор имеет энергонезависимую память, которая позволяет сохранять основные настройки анализатора и данные измерений после выключения питания.

Анализатор обеспечивает индикацию работы нагревателя рабочей камеры, индикацию давления в рабочей камере и температуру в измерительной камере, индикацию и звуковую сигнализацию при достижении заданных режимов и окончания опыта. Анализатор может посылать или принимать данные через встроенный последовательный порт RS232C.

Работа анализатора осуществляется автоматически по программе, записанной в памяти ВЦПУ, без контроля со стороны лаборанта.

Программное обеспечение

Программное обеспечение (ПО) осуществляет - термостатирование измерительной камеры, включение и выключение клапана, вакуумного и продувочного насоса в зависимости от режима работы анализатора, регистрацию давления насыщенных паров по окончанию опыта, передачу данных на персональный компьютер.

Программное обеспечение состоит из следующих модулей:

-модуль сканирования клавиатуры;

-модуль отображения информации на индикаторе прибора;

-модуль звуковых сообщений;

-модуль передачи данных на персональный компьютер;

-модуль измерения температуры и давления;

-модуль регулирования температуры измерительной камеры;

-модуль управления клапаном, вакуумным и продувочным насосами.

Класс защиты ПО по МИ 3286-2010 - «А».

-анализатор обеспечивает измерение давления (с помощью датчика давления) насыщенных паров проб нефтепродуктов, компонентов и их сырья в диапазоне от 9,0 до 150,0 кПа с разрешающей способностью 0,1 кПа.

-пределы допускаемой абсолютной погрешности измерения давления (с помощью датчика давления) ±0,8 кПа при температуре измерительной камеры 37,8 °С.

-пределы допускаемой относительной погрешности измерения давления (при использовании ГСО), %, в диапазоне:

от 9 до 50 кПа    ±9,0

более 50 кПа до 150,0 кПа ±5,0 -анализатор автоматически поддерживает температурный режим измерительной камеры 37,8 °С.

-пределы допускаемой абсолютной погрешности измерения и поддержания температуры ± 0,1 °С.

-измерительная камера анализатора герметична и обеспечивает введение заданного расчетного объема пробы с помощью герметичного шприца с точностью до 1 % в соотношении паров к жидкости 4:1.

-вакуумный насос обеспечивает возможность уменьшения абсолютного давления в измерительной камере до значения, менее, 0,01 кПа -масса, не более, 10 кг

-габаритные размеры, не более, 240x400x400 мм

-время установления рабочего режима температуры от 20 °С до 37,8 °С не более 30 минут -время непрерывной работы, не менее, 8 ч.

-потребляемая мощность, не более, 200 В-А -средний срок службы, не менее, 6 лет -средняя наработка на отказ, не менее, 3000 ч

Знак утверждения типа

наносится на руководстве по эксплуатации типографским способом и на лицевую панель анализатора методом шелкографии.

Комплектность

Поверка

осуществляется по документу МРБ МП.2321-2013 «Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП. Методика поверки», утвержденному БелГИМ 27.05.2013 г.

Основные средства поверки:

-    мегаомметр М4100/3, номинальное напряжение 500 В, предел измерений 500 МОм, кл. точности 1;

-    термометр лабораторный электронный ЛТ 300 с диапазоном измерения 0.55 оС , ценой деления 0,1 оС, допускается применение других термометров, обеспечивающих

-    калибратор давления CPH 6200, модуль (0-160) кПа абс.;

-ГСО давления насыщенных паров нефти и нефтепродуктов с аттестованной характеристикой при температуре 37,8 оС, погрешность аттестации согласно паспорта на ГСО.

Сведения о методах измерений

изложены в документе «Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП». Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам давления насыщенных воздухом паров жидких нефтепродуктов АДНП

1.ГОСТ    Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ГОСТ Р ЕН 13016-1-2008 Нефтепродукты жидкие. Часть 1. Определение давления насыщенных паров, содержащих воздух (ASVP).

3.ГОСТ    Р 8.654-2009 Требования к программному обеспечению средств измерений. Основные положения.

4.    ТУ BY 100270996.016-2013 Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП.

Рекомендации к применению

осуществление торговли и товарообменных операций
