Счетчики активной электрической энергии трехфазные однотарифные МИРТЕК-301, 54312-13

Документы
Карточка СИ
Номер в госреестре 54312-13
Наименование СИ Счетчики активной электрической энергии трехфазные однотарифные
Обозначение типа СИ МИРТЕК-301
Изготовитель ООО "МИРТЕК", г.Таганрог
Год регистрации 2013
Срок свидетельства 29.07.2018
МПИ (интервал между поверками) 16 лет
Описание типа скачать

Назначение

Счетчики активной электрической энергии трехфазные однотарифные «МИРТЕК-301» (далее - счетчики) предназначены для измерения активной электрической энергии в трехфазных сетях переменного тока промышленной частоты.

Описание

Принцип действия счетчика основан на пофазном перемножении входных сигналов напряжения и тока, с последующим суммированием и преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического или на дисплее электронного отсчетного устройства.

Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ Р 52320-2005 для поверки, кроме этого счетчик с электронным отсчетным устройством имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра информации о потреблении электроэнергии. При выходе из строя ЖК-дисплея данные из энергонезависимой памяти могут быть считаны в условиях предприятия-изготовителя или уполномоченной предприятием изготовителем организации.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, датчики тока (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Структура обозначения возможных исполнений счетчика приведена на рисунке 1.

О © © _© _©_ ® © ®

МИРТЕК-301 -ХХХ-ХХХ-ХХ-ХХХ-ХХ-Х- X

® Тип счетчика

(D Тип корпуса

W31 - для установки на щиток, модификация 1

D31 - для установки на DIN-рейку, модификация 1

D32 - для установки на DIN-рейку, модификация 2

D33 - для установки на DIN-рейку, модификация 3

D34 - для установки на DIN-рейку, модификация 4

D35 - для установки на DIN-рейку, модификация 5

D36 - для установки на DIN-рейку, модификация 6

WD31 - для установки на щиток и DIN-рейку, модификация 1

@ Номинальное напряжение 57 - 57,7В 220 - 220 В

230-230 В

© Базовый или номинальный ток 5 - 5 А

10- 10 А

(D Максимальный ток 7,5А - 7,5А 10А - 10 А 50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А

© Тип отсчетного устройства

-    электронное

M6 - механическое шестиразрядное M7 - механическое семиразрядное

Qj Количество и тип измерительных элементов

-    измерительные элементы - шунт

Т - измерительные элементы - трансформаторы тока

(§) Испытательный выход

-    наличие оптического и электрического испытательного выхода O - оптический испытательный выход

Фотографии общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 2-8.

1

МИРТЕК-351

йВЮЮЗ

1

ъ'х

.и^рт^. гТ«;гив # 1 1Ю

ШШМШ

' -кж | - УДИ

■ ’...'/--.«и v г.+л а к иг пзстрнзг! ф ФСТ р Н1Я Я

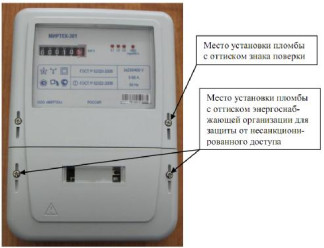

Мссто установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для зашиты от несанкционированного доступа

Рисунок 8 - Общий вид счетчика в корпусе модификации D36

Технические характеристики

Габаритные размеры и масса счетчиков приведены в таблице 1. Таблица 1 Габаритные размеры и масса счетчиков_

Обозначение исполнения счетчика

Габаритные размеры (длина; ширина; высота), мм, не более

Масса, кг, не более

МИРТЕК-301-W31-x...x

246; 169; 57

1,5

МИРТЕК-301-D31-x...x

131; 91; 70

1

МИРТЕК-301-D32-x...x

128; 127; 76

1,5

МИРТЕК-301-D33-x...x

126; 104; 71

1,5

МИРТЕК-301-D34-x...x

190; 90; 69

1

МИРТЕК-301-D35-x...x

133; 126; 71

1,5

МИРТЕК-301-D36-x...x

122; 100; 65

1,5

Технические характеристики приведены в таблице 2.

Таблица 2 Технические характеристики счетчиков

Наименование характеристики

Значение параметра

Класс точности по ГОСТ Р 52322-2005

1

Номинальное фазное напряжение, В

220; 230

Базовый (номинальный) ток, А

5; 10

Максимальный ток, А

7,5; 10; 50; 60; 80; 100

Диапазон входных сигналов:

сила тока

напряжение

коэффициент мощности

0,051б- ■ -^макс

(0,75.1,15) ином

0,8 (емкостная).. .1,0.. .0,5 (индуктивная)

Стартовый ток

0,0025/б - для счетчиков непосредственного включения

0,0021ном - для счетчиков трансформаторного включения

Диапазон рабочих температур окружающего воздуха, °С

от минус 40 до плюс 70

Относительная влажность

до 98% при 25°С

Рабочий диапазон изменения частоты измерительной сети счетчика, Гц

(50 ± 2,5)

Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч)

от 400 до 6400

Количество десятичных знаков отсчетного устройства

не менее 6

Полная мощность, потребляемая каждой цепью тока

не более 0,5 В-А при базовом токе

Полная (активная) мощность, потребляемая каждой цепью напряжения

не более 10 В-А (2 Вт) при номинальном значении напряжения

Длительность хранения информации при отключении питания (для электронного отсчетного устройства), не менее, лет

30

Степень защиты от пыли и влаги по ГОСТ 14254-96

IP51, IP54

Срок службы счетчика, не менее, лет

30

Средняя наработка на отказ, не менее, ч

160000

Знак утверждения типа

Знак утверждения типа наносят на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3. Таблица 3 Комплект поставки счетчиков

Наименование

Количество

Примечание

Счетчик электрической энергии трехфазный многофункциональный «МИРТЕК-301»

1 шт.

Исполнение соответствует заказу

Пломба свинцовая

1 - 3 шт.

В зависимости от модификации корпуса

Леска пломбировочная

1 - 3 шт.

В зависимости от модификации корпуса

Паспорт (МИРТ.411152.027ПС)

1 экз.

Методика поверки (МИРТ.411152.027Д1)

1 экз.

Поставляется по отдельному заказу

Упаковка

1 шт.

Потребительская тара

Поверка

осуществляется по документу МИРТ.411152.027Д1 «Счетчики активной электрической энергии трехфазные однотарифные «МИРТЕК-301» Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2013 г.

В перечень основного поверочного оборудования входят:

-    установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,1);

-    универсальная пробойная установка УПУ-10;

-    секундомер СОСпр-2б (класс точности 2).

Сведения о методах измерений

Методика измерений на счетчик приведена в паспорте (МИРТ.411152.027ПС).

Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии трехфазным однотарифным «МИРТЕК-301»

1.    ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

2.    ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

3.    МИРТ.411152.027ТУ «Счетчики активной электрической энергии трехфазные однотарифные «МИРТЕК-301». Технические условия».

Рекомендации к применению

осуществление торговли и товарообменных операций.

Зарегистрировано поверок 403
Поверителей 26
Актуальность данных 09.06.2025
Поверители
ФБУ "Ростовский ЦСМ"
268 поверок
ФБУ «Белгородский ЦСМ»
52 поверки
ФБУ "АЛТАЙСКИЙ ЦСМ"
19 поверок
ФГУ "Мордовский ЦСМ"
9 поверок
ФБУ "Липецкий ЦСМ"
7 поверок
ООО "Метрологический Сервис" (ООО "МетроСервис")
6 поверок
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
4 поверки
ООО "РЦСМ"
4 поверки
ФБУ "Череповецкий ЦСМ"
4 поверки
ФБУ "Красноярский ЦСМ"
4 поверки
ФБУ "Тюменский ЦСМ"
3 поверки
ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
3 поверки
ООО "ИНЭКС СЕРТ"
3 поверки
ФБУ "КРЫМСКИЙ ЦСМ"
3 поверки
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
2 поверки
ФБУ "Брянский ЦСМ"
2 поверки
ФБУ «Бурятский ЦСМ»
1 поверка
АО "ЕКАТЕРИНБУРГСКАЯ ЭЛЕКТРОСЕТЕВАЯ КОМПАНИЯ" (ЕЭСК)
1 поверка
АО "ВОЛОГДАОБЛЭНЕРГО"
1 поверка
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
1 поверка
ООО "ТПК Энергоучет"
1 поверка
ПАО "РОССЕТИ СИБИРЬ"
1 поверка
ПАО "РОССЕТИ СЕВЕРНЫЙ КАВКАЗ"
1 поверка
ФБУ «Вологодский ЦСМ»
1 поверка
ФБУ "Севастопольский ЦСМ"
1 поверка
ФБУ "ПРИОКСКИЙ ЦСМ"
1 поверка
