Нутромеры микрометрические трехточечные Microtest, 54111-13

Назначение

Нутромеры микрометрические трёхточечные Microtest (далее - нутромеры) предназначены для контактных измерений внутренних диаметров изделий.

Описание

Нутромеры состоят из микрометрического винта и измерительной головки. Измерительная головка нутромеров имеет три измерительных щупа.

Принцип действия нутромеров основан на преобразовании взаимного перемещения измерительных щупов нутромеров в значение внутреннего диаметра изделий.

Нутромеры разработаны в десяти исполнениях, отличающихся диапазонами измерений и способом считывания показаний (механические/электронные).

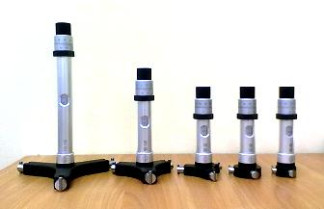

Отсчёт показаний для нутромеров механических (Рисунок 1) осуществляется по шкалам стебля и барабана микрометрического винта, для нутромеров электронных (Рисунок 2) с помощью цифрового отсчётного устройства. На цифровом отсчётном устройстве расположены три кнопки, позволяющие выбирать режимы измерений (абсолютный/относительный), переключать единицы измерений (мм/дюйм), фиксировать результаты измерений, устанавливать ноль в режиме относительных измерений и значение минимального диаметра в режиме абсолютных измерений. Питание нутромеров электронных осуществляется от батареи типа CR 2032.

Корпус нутромеров изготовлен из армированного стеклотканью пластика, укомплектованного прокладками устойчивыми к воздействию воды. Измерительные щупы нутромеров изготовлены из твёрдого сплава. Степень защиты оболочки нутромеров по ГОСТ 14254-96 - IP 67.

В комплект нутромеров могут входить кольца установочные (Рисунок 4).

■

Программное обеспечение

у-<ш>» «

Нутромеры электронные работают с программным обеспечением Com Gage software и ПО IBR_Simkey компании «IBR - Messtechnik GmbH & Co.KG», Германия (далее - ПО). Com Gage software является автономным ПО, полностью метрологически значимым. IBR_Simkey

- встроенным ПО.

ПО Com Gage software предназначено для передачи, хранения и представления результатов измерений.

ПО IBR_Simkey предназначено для представления, передачи и хранения результатов измерений.

Таблица 1

Идентификационные данные нутромеров электронных представлены в таблице 1.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

1. Диапазоны измерений, цена деления (дискретность отсчёта), пределы допускаемой абсолютной погрешности, наибольшая глубина измерений, измерительное усилие, номинальные диаметры колец установочных, масса и габаритные размеры нутромеров представлены в таблице 2 и таблице 3.

Таблица 2

* - поставляется по требованию заказчика.

2. Номинальное напряжение питания для нутромеров электронных (от литиевой батареи

типа CR 2032), В................................................................................................................................3.

3.    Шероховатость измерительных поверхностей Rz, мкм, не более.........................................0,8.

4.    Средняя наработка на отказ, ч................................................................................................3000.

5.    Средняя загрузка в сутки, ч.......................................................................................................3,5.

6.    Средний срок службы, лет..........................................................................................................10.

Условия эксплуатации:

Для нутромеров с диапазоном измерений (30-40) мм:

-    диапазон температуры окружающего воздуха, оС    20 ±5;

-    изменение температуры окружающего воздуха

в течение 1 ч, °С, не более    1,5.

Для нутромеров с диапазоном измерений (40-60) мм, (60-90) мм, (90-140) мм:

-    диапазон температуры окружающего воздуха, оС    20 ±2;

-    изменение температуры окружающего воздуха

в течение 1 ч, °С, не более    0,8.

Для нутромеров с диапазоном измерений (140-240) мм:

-    диапазон температуры окружающего воздуха, оС    20 ±1;

-    изменение температуры окружающего воздуха

в течение 1 ч, °С, не более    0,3.

Диапазон относительной влажности окружающего воздуха, %    60 ±20.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на плоскую поверхность измерительной головки нутромера в виде наклейки.

Комплектность

В комплект поставки входят:

-    нутромер....................................................................................................................................1 шт.;

-    диск с программным обеспечением Com Gage software компании «IBR - Messtechnik GmbH & Co.KG»* (для нутромеров электронных)................................1 шт.;

-    интерфейс, проводной/беспроводной* (для нутромеров электронных).............................1 шт.;

-    кольцо установочное*...........................................................................................................1-2 шт.;

-    элементы питания (для нутромеров электронных)...............................................................1 шт.;

-    отвёртка.....................................................................................................................................1 шт.;

-    футляр........................................................................................................................................ 1 шт.;

-    руководство по эксплуатации................................................................................................. 1 экз.;

-    методика поверки...................................................................................................................... 1 экз.

* - поставляется по требованию заказчика.

Поверка

осуществляется по документу МП 2512-0003-2013 «Нутромеры микрометрические трёхточечные Microtest. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г.

Основное средство поверки - кольца эталонные 3-го разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Методика измерений приведена в документе «Нутромеры микрометрические трёхточечные Microtest. Руководство по эксплуатации», 2012 год.

Нормативные и технические документы, устанавливающие требования к нутромерам микрометрическим трёхточечным Microtest

1.    ГОСТ Р 8.763-2011. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

2.    Техническая документация компании «Microtest AG Prazisionsinstrumente», Швейцария.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; оказание услуг по обеспечению единства измерений (измерения внутренних диаметров изделий, поверка измерительных колец).
