| Номер в госреестре | 53253-13 |
| Наименование СИ | Установка для измерения диаметра подступичных частей осей колес |
| Обозначение типа СИ | SIMMONS |
| Изготовитель | "NSH Machine Tool Group", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка SIMMONS для измерения диаметра подступичных частей осей колес (далее - установка) предназначена для измерения диаметра подступичных частей оси.
Принцип действия установки основан на контактном измерении диаметра подступичных частей оси измерительными захватами, оснащенными датчиками, которые посылают сигналы для обработки в контроллер установки. Установка оснащена двумя измерительными захватами. Для измерения диаметров подступичных частей осей колес измерительные захваты смыкаются вокруг каждого конца оси. Диаметр измеряется в двух плоскостях под 90 градусов в трех сечениях по длине подступичной части (центр подступичной части, 70 мм влево от центра, 70 мм вправо от центра), что составляет в общей сложности шесть замеров диаметра каждой подступичной части.
На пульте имеются органы управления, которые используются для измерения и записи диаметров оси. Диаметр подступичной части оси для каждой стороны усредняется, результаты измерений отображаются на экране монитора персонального компьютера (ПК), сохраняются на ПК установки и передаются для использования другими станками, например, колесорасточным.
Управление работой установки осуществляется с главного пульта управления в ручном и автоматическом режимах.
Установка состоит из следующих функциональных единиц:
- измерительные захваты, главный пульт управления, включая ПК, панель доступа, подъемники оси, цилиндры зацентровки оси, устройство поворота оси (шаговый механизм), концевые выключатели, гидравлическая силовая установка.

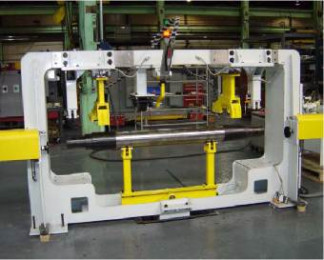

Внешний вид установки и главного пульта управления приведен на рисунке 1.
Программное обеспечение (ПО) предназначено для обработки данных, вывода результатов измерений на экран монитора ПК, а также для передачи данных измерений в другой станок.
Для осуществления доступа к функциям и настройкам ПО необходимо введение соответствующего пароля.
Защита ПО и данных от несанкционированного доступа осуществлена на программном уровне, что предотвращает несанкционированную настройку или вмешательства, которые могут привести к искажению результатов измерений.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| UVZ Wheel Seat Measuring Station | UVZ WSMS REV_2_0 | 2.0 | F405DA01 | Siemens Step 7 V5.5 |
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Диапазон измерений диаметра подступичных частей оси, мм.............................189,5-214
| Пределы допускаемой абсолютной погрешности при измерении диаметра подступичных | |
| частей оси, мм................................................................ | .............................± 0,01 |
| Габаритные размеры (длина х ширина х высота), мм, не более. | ................3670х1000х2600 |
| Масса, кг, не более............................................................ | ..............................2727 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С................................... | ..............................17-28 |
| - относительная влажность воздуха, %,........................................... | .......................................15-75 |
| Параметры электрического питания: | |
| - напряжение, В................................................................... | ............................380±38 |
| - частота, Гц.................................................................... | ..............................50±1 |
| Номинальный диаметр подступичных частей контрольных осей, входящих в комплектность | |
| установки, мм................................................................. | .................189,5; 195; 214 |
Знак утверждения типа | |
наносят на специальную табличку, располагающуюся на главном пульте управления, методом наклейки и на титульный лист руководства по эксплуатации и техническому обслуживанию в левой верхней части листа типографским или иным способом.
| Обозначение | Наименование | Кол-во |
| SF-860 | Установка SIMMONS для измерения диаметра подступичных частей осей колес | 1 |
| UVZ_WSMS_REV_2_0 | Программное обеспечение UVZ Wheel Seat Measuring Station | 1 |
| КО | Контрольная ось | 3 |
| РЭ | Руководство по эксплуатации и техническому обслуживанию | 1 |
| МП 74-261-2012 | ГСИ. Установка SIMMONS для измерения диаметра подступичных частей осей колес. Методика поверки | 1 |
осуществляется по документу МП 74-261-2012 «ГСИ. Установка SIMMONS для измерения диаметра подступичных частей осей колес. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.
Эталоны, применяемые при поверке:
- микрометр МК, диапазон измерений (175-200) мм, ПГ ± 0,003 мм;
- микрометр МК, диапазон измерений (200-225) мм, ПГ ± 0,004 мм
Методика измерений представлена в главе 4 РЭ установки.
Нормативные и технические документы, устанавливающие требования к установке SIMMONS для измерения диаметра подступичных частей осей колес
1 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1Т0-6.. .50 м и длин волн в диапазоне 0,2.50 мкм
2 Техническая документация NSH Machine Tool Group, Германия
Установка SIMMONS для измерения диаметра подступичных частей осей колес применяется вне сферы государственного регулирования обеспечения единства измерений.
