| Номер в госреестре | 52995-13 |
| Наименование СИ | Измерители частоты щитовые |
| Обозначение типа СИ | FREQUENCY METER |
| Изготовитель | "FRER s.r.l." |
| Год регистрации | 2013 |
| Срок свидетельства | 15.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 52995-13 |
| Наименование СИ | Измерители частоты щитовые |
| Обозначение типа СИ | FREQUENCY METER |
| Изготовитель | "FRER s.r.l." |
| Год регистрации | 2013 |
| Срок свидетельства | 15.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители частоты щитовые FREQUENCY METER (далее - измерители) предназначены для измерений частоты.
Конструкция измерителей выполнена в пластмассовом корпусе со стрелочным индикатором и рассчитана для крепления на щитовые панели с помощью резьбовых соединений.
Принцип действия измерителей основан на измерении частоты в питающих сетях переменного электрического напряжения с непосредственным снятием показаний со стрелочного индикатора.
Измерители имеют механическую корректировку начального положения стрелки индикатора относительно нулевой отметки и рассчитаны на перпендикулярное расположение измерительной шкалы относительно поверхности Земли.

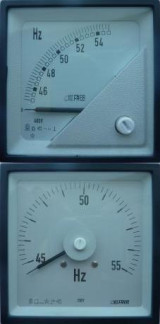

Измерители имеют две модификации (F и А), отличающиеся углом отклонения стрелки индикатора. Каждая из модификаций может иметь исполнения, отличающиеся габаритными размерами, номинальным электрическим напряжением и диапазоном измерений. Фотографии общего вида представлены на рисунке 1.
Метрологические и технические характеристики представлены в таблице 1. Таблица 1
| Наименование параметра | Значение |
| Диапазон измерений, Гц | от 45 до 55; от 45 до 65; от 55 до 65; от 90 до 110; от 180 до 220; от 360 до 440 |
| Класс точности | 0,5 |
| Номинальное входное напряжение переменного тока, В | 100; 115; 230; 400; 440 |
| Допускаемое отклонение входного напряжения от номинального значения, %, не более | ± 20 |
| Напряжение испытания изоляции с частотой 50 Гц и длительностью 1 мин, кВ | 2 |
| Температура окружающего воздуха, °С | от минус 10 до плюс 50 |
| Номинальные значения габаритных размеров передней панели, (высотахширина), мм | 48*48; 72x72; 96x96; 144x144 |
Знак утверждения типа наносится на паспорт в левый верхний угол титульного листа типографическим способом.
Комплект поставки включает:
- измеритель;
- паспорт;
- комплект крепежных элементов;
- защитная задняя крышка;
- упаковочная коробка.
осуществляется по ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки». Перечень рекомендуемых основных средств поверки:
- устройство для питания измерительных цепей постоянного и переменного токов
УИ300.1
Методика измерений приведена в разделе 4 паспорта.
Нормативные документы, устанавливающие требования к измерителям частоты щитовым FREQUENCY METER
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
| Зарегистрировано поверок | 35 |
| Поверителей | 6 |
