Назначение
Осциллографы цифровые DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника, в том числе от телевизионного сигнала.
Каналы моделей DPO4014B, MSO4014B имеют общий измерительный тракт с переключаемым входным сопротивлением. Каналы моделей DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L имеют раздельные измерительные тракты с входными сопротивлениями 1 МОм и 50 Ом.
В моделях с обозначением MSO установлен 16-ти канальный логический анализатор цифровых сигналов.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, LAN (10/100/1000BASE-T Ethernet).

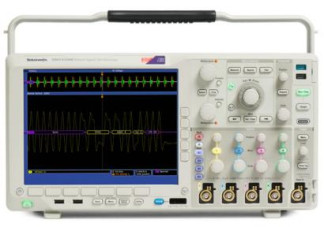

Конструктивно осциллографы цифровые DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.
По условиям эксплуатации осциллографы цифровые DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска | А по WELMEC 7.2 для категории Р |
| идентификационное наименование | DIM) \IS()4<>(к)|5 I'imiwai'O |
| идентификационный номер версии | модели DP04014B, MS04014B: V2.78 и выше остальные модели: V2.52 и выше |
Технические характеристики
| количество каналов | |
| 1)14)4H)2li. 1)1>041<>21И.. MS0410215. \IS()4ln2li-l. | : |
| DP04014B, DP04104B-L, MS04014B, MS04104B-L | 4 |
| входное сопротивление (по выбору) | 1 МОм ± 1 % 50 Ом ± 1 % |
| разрядность АЦП | 8 бит |
| максимальная скорость выборки (частота дискретизации) | |
| 1)Р04<>1415. \IS04iil4IJ | 2,5 ГГц |
| DPO/MS04102B, DPO/MS04102B-L, DPO/MS04104B-L | 5 ГГц |
| максимальная длина записи отсчетов в память | |
| l)P04<>l4li. DP04H)2li. MS04HI4IJ. MS()4К»215. | 20-1 (/' |
| DP04102B-L, DP04104B-L, MS04102B-L, MS04104B-L | 5 • 1 (V' |
| коэффициент отклонения Ко, в последовательности 1-2-5, | |
| или произвольно по выбору | |
| входное сопротивление 1 МОм | OI 1 Ч|) км м 1" 1* км |
| входное сопротивление 50 Ом | от 1 мВ/дел до 1 В/дел |
| остаточное смещение вертикальной шкалы Uo, не более | |
| входное сопротивление 1 МОм | (п.2 км ко) |
| входное сопротивление 50 Ом | |
| Ко = 1 мВ/дел | ± (0,2 дел Ко) |
| Ко > 2 мВ/дел | ± (0,1 дел Ко) |
| пределы допускаемой относительной погрешности коэффициента отклонения | |
| в последовательности 1-2-5 | |
| Ко = 1 мВ/дел | ± 2 % |
| Ко > 2 мВ/дел | ± 1,5 % |
| произвольная установка по выбору | ±3 % |
| диапазон установки положения по вертикали ив | ± 5 делКо |
| диапазон установки напряжения смещения Исм Ко от 1 до 50 мВ/дел | ± 1 В |
| Ко от 50,5 до 99,5 мВ/дел | ± 0,5 В |
| Ко от 100 до 500 мВ/дел | ± 10 В |
| Ко от 505 до 995 мВ/дел (1 МОм), до 1 В/дел (50 Ом) | ± 5 В |
| Ко от 1 до 5 В/дел (1 МОм) | ± 100 В |
| Ко от 5,05 до 10 В/дел (1 МОм) | ± 50 В |
| пределы допускаемой абсолютной погрешности установки напряжения смещения | ± [5 10-3(Исм - Ив) + Ио] |
| полоса пропускания | |
| l)P()4<>l-m. \ 1 S()4<>1415 | И») Ml и |
| DIM) MS04IH2IJ. |)|>() \IS04l<>2li-L 1)1*0 \IS<)4ln4li-l. | |
| входное сопротивление 1 МОм Ко от 1 до 1,99 мВ/дел Ко от 2 до 4,98 мВ/дел Ко от 5 мВ/дел до 10 В/дел | 175 МГц 350 МГц 500 МГц |
| входное сопротивление 50 Ом Ко от 1 до 1,99 мВ/дел Ко от 2 до 4,98 мВ/дел Ко от 5 мВ/дел до 1 В/дел | 175 МГц 350 МГц 1 ГГц |
| пределы допускаемой относительной погрешности частоты опорного генератора | ± 5 10-6 |
| коэффициент развертки (в последовательности 1-2-4) | |
| [)Р04(>141*. \IS04iil4IJ | от 1 нс/дел до 40 с/дел |
| DP0/MS041Q2B, DP0/MS041Q2B-L, DP0/MS041Q4B-L | от 400 пс/дел до 40 с/дел |
| параметры логического анализатора моделей MSO с пробником Р6116 |
| количество каналов входное сопротивление, типовое значение | 16 |
| 1 по к()м |
| диапазон установки порогов срабатывания | 40 1} |
| минимальная амплитуда входного сигнала | 4<>() м1) ll-и |
| минимальная длительность входного сигнала | 1 НС |
| пределы допускаемой абсолютной погрешности порогов срабатывания Ur | ± (100 мВ + 0,03 Ur) |
| общие характеристики |
| тип входных ВЧ соединителей | BNC(f) |
| габаритные размеры (ширина х высота х глубина), мм | 439 х 229 х 147 |
| размеры дисплея мм, (ширина х высота / диагональ) | 210,4 х 157,8/264 |
| масса, не более | 5,0 кг |
| параметры питания | |
| напряжение сети | oi l)t) м 2(4 1} |
| частота сети при напряжении сети от 90 до 264 В при напряжении сети от 100 до 132 В | от 45 до 66 Гц от 360 до 440 Гц |
| потребляемая мощность, не более | 225 Вт |
| рабочие условия применения | группа 3 ГОСТ 22261-94 |
| температура окружающей среды | oi о до 5п ( |
| относительная влажность воздуха, не более при температуре от 0 до 40 °С при температуре от 40 до 50 °С | от 10 до 90 % от 10 до 60 % |
| предельная высота над уровнем моря | 3000 м |
| условия транспортирования и хранения | |
| температура окружающей среды | oi 2п м ы) ( |
| относительная влажность воздуха, не более при температуре от 0 до 40 °С при температуре от 40 до 60 °С | от 5 до 90 % от 5 до 60 % |
| предельная высота над уровнем моря | 9144 м |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
| наименование и обозначение | кол-во |
| осциллограф цифровой DP04014B, DP04102B, DP04102B-L, DP04104B-L, MS04014B, MS04102B, MS04102B-L, MS04104B-L | 1 шт. по заказу |
| кабель сетевой опция A1 | 1 шт. |
| пробник TPP0500 для моделей DP0/MS04014B пробник TPP01000 для моделей DP0/MS04102B/4102B-L/4104B/4104B-L | 1 шт. |
| пробник P6616 в коробке с принадлежностями 020-2662 (для моделей MS0) | 1 шт. |
| лицевая крышка 200-5130 | 1 шт. |
| компакт-диск CD с документацией 063-4300 | 1 шт. |
| осциллографы серий MS04000B и DP04000B. Руководство по эксплуатации. 071-2820-03 | 1 шт. |
| методика поверки МП РТ 1852-2013 | 1 шт. |
Поверка
осуществляется по документу «МП РТ 1852-2013. Осциллографы цифровые DP04014B, DP04102B, DP04102B-L, DP04104B-L, MS04014B, MS04102B, MS04102B-L, MS04104B-L», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28.01.2013 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор осциллографов относительная погрешность установки постоянного напряжения И от 4 мВ до 100 В не более ± (3 10-3 И + 30 мкВ); относительная погрешность установки амплитуды переменного напряжения от 8 мВ до 3 В на частотах от 50 кГц до 1 ГГц не более ± 10 %; относительная погрешность установки периода 80 мс не более ± 110-6 | калибратор осциллографов Fluke 9500 с формирователем 9510 относительная погрешность установки постоянного напряжения И от 4 мВ до 200 В не более ± (2,5 10-3 И + 25 мкВ); относительная погрешность установки амплитуды переменного напряжения от 5 мВ до 5 В на частотах от 0,1 Гц до 1,1 ГГц не более ± 5 %; относительная погрешность установки периода от 90 нс до 5.5 с не более ± 0,25 10-6 |
Сведения о методах измерений
Методы измерений изложены в разделах руководства по эксплуатации 071-2820-03.
Нормативные документы, устанавливающие требования к осциллографам цифровым DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
