Назначение
  Калибратор многофункциональный Fluke 5700А, Fluke 5720А с усилителем Fluke 5725А (далее - калибратор) предназначен для:
  -    воспроизведения постоянного электрического напряжения;
  -    воспроизведения переменного электрического напряжения;
  -    воспроизведения силы постоянного электрического тока;
  -    воспроизведения силы переменного электрического тока;
  -    воспроизведения электрического сопротивления постоянному току.
 Описание

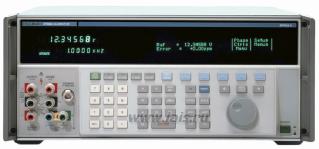

  Калибратор представляет собой прибор, выполненный в металлическом корпусе с расположенными на его передней панели информационно-контрольным табло, клавишами для задания режимов работы и ввода необходимых параметров и выходными разъемами.
  Информационно-контрольное табло представляет собой дисплей с флуоресцентным экраном, на котором отображаются значения воспроизводимых физических величин: выходное постоянное или переменное напряжение, выходной постоянный или переменный ток, сопротивление на постоянном токе с обозначением единиц измерения.
  место пломбировки
 Программное обеспечение
  Программное обеспечение устанавливается в калибраторы во время производства. Программное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных калибраторов. Идентификационные данные программного обеспечения указаны в таблице 1.
  Таблица 1-идентификационные данные программного обеспечения калибраторов
    |    Наименование   ПО  |    Наименование программного модуля (идентификационное наименование ПО)  |    Номер версии ПО  |    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)  |    Алгоритм вычисления цифрового идентификатора ПО  |
  |    5700А/5720A   Firmware  |    JFPN 1619757  |    Rev 1.6  |    —  |    —  |

   Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
 Технические характеристики
  Основные метрологические характеристики калибраторов многофункциональных Fluke 5700А, Fluke 5720А с усилителем Fluke 5725A приведены в таблицах 2 - 6.
  Таблица 2 - Напряжение постоянного тока (воспроизведение)
    |    Диапазон  |    Разрешение  |    Пределы допускаемой относительной погрешности  |
  |    ± (10-6отн. ед. от установленного значения + мкВ)  |
  |    0.220 мВ  |    10 нВ  |    7,5 + 0,4  |
  |    0.2,2 В  |    100 нВ  |    5,0 + 0,7  |
  |    0.11 В  |    1 мкВ  |    3,5 + 2,5  |
  |    0.22 В  |    1 мкВ  |    3,5 + 4,0  |
  |    0.220 В  |    10 мкВ  |    5,0 + 40  |
  |    0. 1100 В  |    100 мкВ  |    6,5 + 400  |

   Примечание: U - значение воспроизводимого напряжения постоянного тока
    |    Диапазон  |    Разрешение  |    Пределы допускаемой относительной погрешности  |
  |    ± (10-6отн. ед. от установленного значения + нА)  |
  |    0 ... 220 мкА  |    0,1 нА  |    40 + 6,0  |
  |    0 ... 2,2 мА  |    1 нА  |    35 + 7,0  |
  |    0 ... 22 мА  |    10 нА  |    35 + 40  |
  |    0 ... 220 мА  |    0,1 мкА  |    45 + 700  |
  |    |    |    ± (10-6отн. ед. от установленного значения + мкА)  |
  |    0 ... 2,2 А  |    1 мА  |    80 + 12  |
  |    0 ... 11 А  |    10 мА  |    360 + 480  |

   Примечания: Диапазон измерении 11 А реализуется при использовании усилителя Fluke 5725А; I - значение воспроизводимой силы постоянного тока.
  Таблица 4 - Напряжение переменного тока (воспроизведение)
    |    Диапазон напряжений  |    Разрешающая способность  |    Частота  |    Пределы допускаемой относительной погрешности  |
  |    ± (10-6отн. ед. от установленного значения + мкВ)  |
  |    0 ... 2,2 мВ  |    1 нВ  |    10.20 Гц  |    240 + 4,0  |
  |    20.40 Гц  |    90 + 4,0  |
  |    40 Гц. ..20 кГц  |    80 + 4,0  |
  |    20.50 кГц  |    200 + 4,0  |
  |    50.100 кГц  |    500 + 5  |
  |    100.300 кГц  |    1050 +10  |
  |    300.500 кГц  |    1400 + 20  |
  |    500 кГц.1 МГц  |    2700 + 20  |
  |    0 ... 22 мВ  |    10 нВ  |    10.20 Гц  |    240 + 4  |
  |    20.40 Гц  |    90 + 4  |
  |    40 Гц. ..20 кГц  |    80 + 4  |
  |    20.50 кГц  |    200 + 4  |
  |    50.100 кГц  |    500 + 5  |
  |    100.300 кГц  |    1050 +10  |
  |    300.500 кГц  |    1400 + 20  |
  |    500 кГц.1 МГц  |    2700 + 20  |
  |    0 ... 220 мВ  |    100 нВ  |    10.20 Гц  |    240 + 12  |
  |    20.40 Гц  |    90 + 7  |
  |    40 Гц. ..20 кГц  |    80 + 7  |
  |    20.50 кГц  |    200 + 7  |
  |    50.100 кГц  |    460 + 17  |
  |    100.300 кГц  |    900 + 20  |
  |    300.500 кГц  |    1400 + 25  |
  |    500 кГц.1 МГц  |    2700 + 45  |
  |    0 ... 22 В  |    10 мкВ  |    10.20 Гц  |    240 + 400  |
  |    20.40 Гц  |    90 + 150  |
  |    40 Гц. ..20 кГц  |    45 + 50  |
  |    20.50 кГц  |    75 + 100  |
  |    50.100 кГц  |    100 + 200  |
  |    100.300 кГц  |    275 + 600  |
  |    300.500 кГц  |    1000 +2000  |
  |    500 кГц.1 МГц  |    1500 +3200  |

     |    Диапазон напряжений  |    Разрешающая способность  |    Частота  |    Пределы допускаемой относительной погрешности  |
  |    ± (10-6отн. ед. от установленного значения + мкВ)  |
  |    0 . 220 В  |    100 мкВ  |    10.20 Гц  |    240 + 4000  |
  |    20. 40 Гц  |    90+1500  |
  |    40 Гц.20 кГц  |    52 + 60  |
  |    20.50 кГц  |    80+1000  |
  |    50.100 кГц  |    150 +2500  |
  |    100.300 кГц  |    900 + 16  |
  |    300.500 кГц  |    4400 + 40  |
  |    500 кГц.1 МГц  |    8000 + 80  |
  |    Усилитель Fluke 5725А  |
  |    Диапазон напряжений  |    Разрешающая способность  |    Частота  |    Пределы допускаемой относительной погрешности  |
  |    ± (10-6отн. ед. от установленного значения + мВ)  |
  |    0 . 1100 В  |    1 мВ  |    40 Гц.1 кГц  |    90 + 4  |
  |    1.20 кГц  |    165 + 6  |
  |    20.30 кГц  |    600 + 11  |
  |    0 . 750 В  |    30.50 кГц  |    600 + 11  |
  |    50.100 кГц  |    2300 + 45  |

   Примечание: U - значение воспроизводимого напряжения переменного тока.
  Таблица 5 - Сила переменного тока (воспроизведение)
    |    Диапазон  |    Разрешающая   способность  |    Частота  |    Пределы допускаемой относительной погрешности  |
  |    ± (10-6 • отн. ед. от установленного значения + нА)  |
  |    0 . 220 мкА  |    1 нА  |    10.20 Гц  |    250 + 16  |
  |    20.40 Гц  |    160 + 10  |
  |    40 Гц . 1 кГц  |    120 + 8  |
  |    1.5 кГц  |    180 + 12  |
  |    5.10 кГц  |    1100 + 65  |
  |    0 . 2,2 мА  |    10 нА  |    10.20 Гц  |    250 + 40  |
  |    20.40 Гц  |    160 + 35  |
  |    40 Гц.1 кГц  |    120 + 35  |
  |    1.5 кГц  |    200+ 110  |
  |    5.10 кГц  |    1100+ 650  |
  |    0 . 22 мА  |    100 нА  |    10.20 Гц  |    250 + 400  |
  |    20.40 Гц  |    160+ 350  |
  |    40 Гц.1 кГц  |    120+ 350  |
  |    1.5 кГц  |    200 + 550  |
  |    5.10 кГц  |    1100 + 5 мкА  |
  |    Диапазон  |    Разрешающая   способность  |    Частота  |    Пределы допускаемой относительной погрешности  |
  |    ± (10-6 • отн. ед. от установленного значения + мкА)  |
  |    0 . 220 мА  |    1 мкА  |    10.20 Гц  |    250 + 4  |
  |    20.40 Гц  |    160 + 3,5  |
  |    40 Гц.1 кГц  |    120 + 2,5  |
  |    1.5 кГц  |    200 + 3,5  |
  |    5.10 кГц  |    1100 +10  |

     |    Диапазон  |    Разрешающая   способность  |    Частота  |    Пределы допускаемой относительной погрешности  |
  |    ± (10-6 • отн. ед. от установленного значения + нА)  |
  |    0 . 2,2 А  |    10 мкА  |    20 Гц.1 кГц  |    260 + 35  |
  |    1.5 кГц  |    450 + 80  |
  |    5.10 кГц  |    7000+160  |
  |    0 . 11 А  |    100 мкА  |    40 Гц.1 кГц  |    460+ 170  |
  |    1.5 кГц  |    950+ 380  |
  |    5.10 кГц  |    3600 + 750  |

   Примечания: Диапазон измерении 11 А реализуется при использовании усилителя Fluke 5725А; I - значение воспроизводимой силы переменного тока.
  Таблица 6 - Электрическое сопротивление постоянному току (воспроизведение)
    |    Номинальное значение сопротивления  |    Пределы допускаемой относительной погрешности  |
  |    ± 10-6 • отн. ед. от установленного значения  |
  |    0  |    40 мОм  |
  |    1 Ом  |    ± 95  |
  |    1,9 Ом  |    ± 95  |
  |    10 Ом  |    ± 23  |
  |    19 Ом  |    ± 23  |
  |    100 Ом  |    ± 10  |
  |    190 Ом  |    ± 10  |
  |    1 кОм  |    ± 8,5  |
  |    1,9 кОм  |    ± 8,5  |
  |    10 кОм  |    ± 8,5  |
  |    19 кОм  |    ± 8,5  |
  |    100 кОм  |    ± 11  |
  |    190 кОм  |    ± 11  |
  |    1 МОм  |    ± 20  |
  |    1,9 МОм  |    ± 21  |
  |    10 МОм  |    ± 40  |
  |    19 МОм  |    ± 57  |
  |    100 МОм  |    ± 100  |

   Примечание: R - значение воспроизводимого сопротивления постоянному току.
  Время предварительного прогрева - удвоенное время с момента последнего включения, максимум - 30 минут.
    |    Таблица 7 - Дополнительные технические ха  |    рактеристики калибратора.  |
  |    Параметр  |    Значение параметра  |
  |    Калибратора  |    Усилителя  |
  |    Масса, кг, не более  |    27  |    32  |
  |    Потребляемая мощность, В А, не более  |    300  |    750  |
  |    Г абаритные размеры, мм  |    178 х 432 х 630  |    133 х 432 х 630  |
  |    Рабочие условия эксплуатации:   -    температура окружающего воздуха, °С   -    относительная влажность, %  |    15 - 35  |    80  |

  Знак утверждения типа
  Наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса калибратора в виде наклейки со стойким к истиранию покрытием.
 Комплектность
  Таблица 8 - Комплектность калибраторов
    |    Наименование  |    Количество  |
  |    Калибратор  |    1  |
  |    Паспорт  |    1  |
  |    Сетевой кабель  |    1  |
  |    Руководство по эксплуатации  |    1  |
  |    Методика поверки  |    1  |

  Поверка
  Осуществляется по документу МП-326/447-2012 «Калибраторы многофункциональные Fluke 5700А, Fluke 5720А с усилителем Fluke 5725А. Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2012 г.
  Перечень основных средств, применяемых при поверке:
  -    Установка для поверки вольтметров образцовых В1-26 (Госреестр № 9186-83), 1 разряд;
  -    Термопреобразователи переменного тока ППТЭ (Госреестр № 6699-78), КПП-1 1-го разряда по ГОСТ 8.027-2001 и ГОСТ 8.028-86;
  -    Цифровой мультиметр В7-64 (Госреестр № 16688-97) диапазон напряжений: 150 - 250 В; диапазон частот: 45 - 55 Гц, основная погрешность ± 0,3 %;
  -    Компаратор напряжений Р3017 (Госреестр № 9706-84), 10 нВ - 10 В; 0,0002 %;
  -    Делитель напряжений Р3027 (Госреестр № 9625-84), (1:10; 1:100; 1:1000); 0,0002 %;
  -    Компаратор сопротивления Р3015 (Госреестр № 9933-82);
  -    Мост-компаратор У400 (Г осреестр № 11256-90);
  -    Набор мер электрического сопротивления 0,001 Ом - 100 кОм, КТ 0,002.
 Сведения о методах измерений
  Методы измерений с помощью калибраторов указаны в руководстве по эксплуатации на калибраторы многофункциональные Fluke 5700А, Fluke 5720А с усилителем Fluke 5725А.
  Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным Fluke 5700А, Fluke 5720А с усилителем Fluke 5725A
  -    ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1^10-16 - 30 А».
  -    ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
  -    ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
  -    МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 х10-8 до 25 А в диапазоне частот 20 - 1 х10б Гц».
  -    МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электриче-
  2    9
  ского напряжения до 1000 В в диапазоне частот 1x10 - 3х10 Гц».
  -    Техническая документация фирмы «Fluke Corporation», США.
  Лист № 7 Всего листов 7
 Рекомендации к применению
  Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
