| Номер в госреестре | 52296-12 |
| Наименование СИ | Спектрометр рентгенофлуоресцентный |
| Обозначение типа СИ | Orbis |
| Изготовитель | "EDAX", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометр рентгенофлуоресцентный Orbis (далее - спектрометр) предназначен для измерения массовой доли химических элементов в веществах и материалах, находящихся в твердом, порошкообразном или жидком состоянии методом энергодисперсионной рентгеновской флуоресценции.
Принцип действия спектрометров основан на излучении химическими элементами, присутствующими в анализируемом образце, характеристических спектральных линий под действием высокоэнергетического излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра. Специализированное программное обеспечение позволяет рассчитать элементный состав проб.

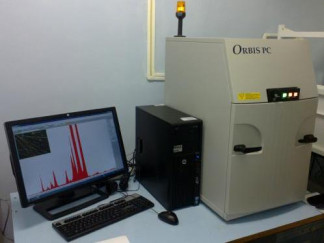

Фотография общего вида спектрометра представлена на рисунке 1.
Основными элементами конструкции спектрометра являются:
- Измерительная камера, содержащая рентгеновскую трубку и измерительное устройство, служащая также для защиты пользователя от излучения;
- Рентгеновская трубка - источник рентгеновского излучения;
- Источник питания, служащий для обеспечения всех частей измерителя электроэнергией с определенными характеристиками;
- Вакуумный насос, использующийся для измерений в вакуумном режиме;
- Видеокамера, служащая для визуального наведения измерителя на определяемую область;
- Детектор (пропорциональный счетчик, заполненный ксеноном), служащий для преобразования гамма квантов вторичного рентгеновского излучения в электрический сигнал;
- Персональный компьютер, предназначенный для приема, обработки и выдачи информации.
Для осуществления управления электронным блоком, сбора и анализа данных на персональном компьютере установлено программное обеспечение (ПО) Orbis Vision Software.
Защита метрологически значимого ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа анализа Orbis Vision Software | Orbis Vision | 1.6.1 | ---* | |
*Доступ имеют лишь сервисные инженеры фирмы-производителя
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Анализируемые элементы | От натрия (Z=11) до урана (Z=92) |
| Диапазон измерений массовой доли компонента, % | 0,05 - 100 |
| Предел допускаемого среднеквадратического отклонения (СКО) значений результатов измерения массовой доли компонента, %, не более | 0,15 |
| Тип детектора | Si (кремниевый) |
| Питание от сети переменного тока: напряжение, В частота, Гц мощность, ВА | 100-240 50/60 1800 |
| Габаритные размеры, мм, не более: - измерительная камера, ширина х высота х глубина | 485 х 800 х 660 |
| Масса, кг, не более | 116 |
| Условия эксплуатации: Температура окружающей среды, оС | 5 -30 |
Знак утверждения типа наносится на боковую панель прибора с помощью наклейки.
Таблица 3
| №п.п | Наименование и условное обозначение | Количество |
| 1. | Спектрометр рентгенофлуоресцентный Orbis | 1 шт. |
| 2. | Персональный компьютер | 1 шт. |
| 3. | Устройства ввода-вывода и периферийные устройства для ПК | 1 компл. |
| 4. | Соединительные кабели | 1 компл. |
| 5. | Вакуумный насос | 1 шт. |
| 6. | Руководство по эксплуатации | 1 экз. |
| 7. | Методика поверки | 1 экз. |
осуществляется согласно методике поверки «Спектрометр рентгенофлуоресцентный Orbis. Методика поверки» МП 114.Д4-12, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2012 года.
Основные средства поверки:
1. Государственные стандартные образцы (ГСО) состава: сталей легированных ГСО 2841-90П.. .2852-90П, латуни ГСО 6105-91.6109-91. Погрешность аттестации, не хуже 0,05 %;
Используется для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Спектрометр рентгенофлуоресцентный Orbis. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к спектрометру рентгенофлуоресцентный Orbis
Техническая документация фирмы “EDAX”, США.
ГОСТ Р 8.735.0-2011 Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения.
Спектрометр рентгенофлуоресцентный Orbis используется в сфере государственного регулирования при исполнении поручений суда, органов прокуратуры, государственных органов исполнительной власти.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
