Счетчики воды крыльчатые ОД-15, 51820-12

Счетчики воды крыльчатые ОД-15 (далее - счетчики) предназначены для измерения объема протекающей через них холодной питьевой воды или горячей воды, с допускаемым рабочим давлением 1МПа и максимально допускаемой рабочей температурой воды до 30°С для счетчиков холодной питьевой воды и до 90°С длясчетчиков горячей воды.
Документы
Карточка СИ
Номер в госреестре 51820-12
Наименование СИ Счетчики воды крыльчатые
Обозначение типа СИ ОД-15
Изготовитель ООО "Технозащита", Беларусь, г.Минск
Год регистрации 2012
Срок свидетельства 19.11.2017
МПИ (интервал между поверками) 4 года
Описание типа скачать

Назначение

Счетчики воды крыльчатые ОД-15 (далее - счетчики) предназначены для измерения объема протекающей через них холодной питьевой воды или горячей воды, с допускаемым рабочим давлением 1МПа и максимально допускаемой рабочей температурой воды до 30°С для счетчиков холодной питьевой воды и до 90°С для счетчиков горячей воды.

Описание

Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.

Поток воды через входной патрубок и сетчатый фильтр поступает в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду (сухоходный механизм). Вращение крыльчатки через магнитную муфту передается на редуктор отсчетного механизма, который преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Роликовое отсчетное устройство содержит пять оцифрованных барабанчиков для указания целых значений объема в метрах кубических с цифрами черного цвета и три барабанчика с цифрами красного цвета для индикации долей кубического метра. Кроме того, на циферблате счетного механизма имеется одна круговая шкала, позволяющая регистрировать объем до 99999,9999 м3.

Счетчик имеет сигнальную звездочку, которая используется для определения порога чувствительности и для автоматического съема показаний при поверке на поверочных проливных установках.

Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.

Счетчики изготавливают следующих исполнений:

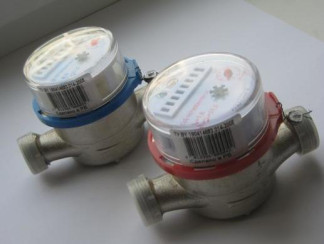

-ОД-15 Т30 DN-15 - счетчики воды крыльчатые для измерения объема холодной питьевой воды;

-ОД-15 Т90 DN-15 - счетчики воды крыльчатые для измерения объема горячей воды.

Счетчики конструктивно имеют защиту от воздействия статического магнитного поля напряженностью до 100 кА/м.

Таблица 1

Наименование

Значения

Номинальный диаметр DN, мм

15

0

Длина счетчика, (предельные отклонения -2) мм

110

Ширина, не более, мм

80

Высота, не более, мм

85

Номинальный размер резьбовых соединений

G % B

Рабочее положение счетчика

вертикальное, горизонтальное

Расходы, м3/ч:

максимальный, Q4

2,0

постоянный^

1,6

переходный, Q2

0,08

минимальный, Q1

0,05

Пределы допускаемой относительной погрешности счетчиков, % Q2<Q< Q4 (при температуре воды до 30 °С вкл.);

±2

Q2<Q< Q4 (при температуре воды от 30 °С до 90 °С вкл.);

Qi <Q< Q2.

±3

±5

Потеря давления при Q3, не более, МПа

0,063

Порог чувствительности, не более, м3/ч

0,012

Максимально допускаемое рабочее давление, МПа

1

Масса, не более, кг

0,8

Температура окружающей среды, °С

+5 . . .+ 55

Степень защиты оболочки по ГОСТ 14254-96

IP 54

Класс чувствительности к возмущениям потока по СТБ ISO 4064-

до счетчика - класс U0

1-2007

после счетчика - класс D0

Средний срок службы, не менее, лет

12

Знак утверждения типа

наносится на лицевую поверхность показывающего устройства методом тампопечати и на паспорт счетчика типографским способом.

Комплектность

Наименование

Кол-во

Примечание

Счетчик воды крыльчатый ОД-15

1

По заказу

Паспорт

1

Комплект присоединительных штуцеров (2 штуцера, 2 накидных гайки, 2 прокладки)

1

Потребительская тара

1

Поверка

осуществляется по МИ 1592-99 «Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки».

Сведения о методах измерений

изложены в паспорте ТСАИ 407223.100ПС.

Нормативные документы, устанавливающие требования к счетчикам воды крыльча-тым ОД-15

1.ГОСТ    Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».

2.    ISO 4064-1-2007 «Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 1. Технические требования».

3.ISO 4064-2-2007 «Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 2. Требования по установке и выбору».

4.    ISO 4064-3-2007 «Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 3. Методы и средства испытаний»

5.ТУ    BY 190414683.014-2008 «Счетчики воды крыльчатые ОД-15. Технические условия»

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Зарегистрировано поверок 210
Поверителей 22
Актуальность данных 26.07.2025
Поверители
ООО "МЕТРОЛОГИЯ 2.0"
100 поверок
ФБУ "КОМИ ЦСМ"
30 поверок
ООО "МетроСтандарт"
17 поверок
ИП ФАРУТИН АЛЕКСАНДР АЛЕКСАНДРОВИЧ
11 поверок
ООО "ДОСТУПНЫЙ СЕРВИС"
10 поверок
ООО "СТРОЙУЧЕТСЕРВИС" (СУС)
7 поверок
ООО "МС-ГИДРО"
6 поверок
Индивидуальный предприниматель СТЕПИН КОНСТАНТИН АНАТОЛЬЕВИЧ, г. Протвино
5 поверок
ООО "МЕТРОСТАНДАРТ ГРУПП"
4 поверки
ИП ШИНКЕВИЧ М.С.
3 поверки
ООО "СПЕЦГИДРОСЕРВИС"
3 поверки
Индивидуальный предприниматель СПИРИН АРТЕМ ВАСИЛЬЕВИЧ
2 поверки
ООО "ЦЕНТР МЕТРОЛОГИИ+"
2 поверки
ООО "ГК КОНТРОЛЬ", г. Сергиев Посад
2 поверки
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ"
1 поверка
ООО "АКВАТЕХНИК35"
1 поверка
ООО "ПЕТЕРБУРГСКАЯ СЕРВИСНАЯ КОМПАНИЯ №1"
1 поверка
ООО "ГОРОДСКАЯ МЕТРОЛОГИЧЕСКАЯ СЛУЖБА"
1 поверка
ООО "СпецМонтаж"
1 поверка
ФБУ "Смоленский ЦСМ"
1 поверка
ООО "МС-РЕСУРС"
1 поверка
ООО ГК "СТАНДАРТ СЕРВИС", г. Новозыбков
1 поверка
