| Номер в госреестре | 51731-12 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | FUNGILAB мод. ALPHA, SMART, EXPERT, PREMIUM |
| Изготовитель | Компания "Fungilab, S. A.", Испания |
| Год регистрации | 2012 |
| Срок свидетельства | 12.11.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные FUNGILAB модификаций ALPHA, SMART, EXPERT, PREMIUM (далее - вискозиметры) предназначены для измерения динамической вязкости и реологических характеристик жидкостей в условиях лаборатории.

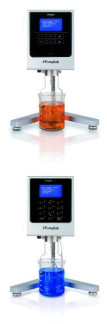

Принцип действия вискозиметра основан на измерении изменения крутящего момента шпинделя, создаваемого исследуемым образцом. Измерение крутящего момента шпинделя определяется датчиком угла вращения по закручиванию приводной пружины. Диапазон измерения вязкости зависит от размера и формы шпинделя, а также от скорости его вращения. Вискозиметр представляет собой настольный прибор, который состоит из измерительного блока, штатива и набора шпинделей. В измерительном блоке находится микроконтроллер, мотор, обеспечивающий вращение шпинделя, на лицевой панели - ЖК-дисплей, клавиатура (модификации ALPHA, SMART - 4-х строчный дисплей, 6 кнопок управления; модификации EXPERT, PREMIUM - 6-ти строчный дисплей, 12 кнопок управления); на задней панели -разъем кабеля питания, разъем для подключения температурного датчика, USB-разъем.
Модели L, R и H модификаций ALPHA, SMART, EXPERT, PREMIUM отличаются диапазоном измерений, заложенным производителем, стандартным набором шпинделей и наличием или отсутствием датчика температуры типа Pt100 в составе прибора.
. Стандартные шпиндели для модели L: L1, L2, L3, L4; для моделей R и H: R2, R3, R4, R5, R6, R7.
Вискозиметры функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение находится в памяти измерительного блока и осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| «FUNGILAB, S.A» | FUNGILAB, S.A | 1.1 | f4ec38cb9b2fc7d920d 40e4c06a94ba7 | MD5 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Также имеется ПО для установки на персональный компьютер (для модификаций, имеющих возможность подключения к ПК - SMART, EXPERT и PREMIUM), которое позволяет скопировать на него массив полученных результатов измерений в табличный файл данных для последующего использования: Datalogger v. 2.01. Данное ПО не является метрологически значимым.
| Наименование характеристики | Модификации | ||
| ALPHA L, SMART L, EXPERT L, PREMIUM L | ALPHA R, SMART R, EXPERT R, PREMIUM R | ALPHA H, SMART H, EXPERT H, PREMIUM H | |
| Диапазон измерений динамической вязкости, мПас | от 20 до 100000 | от 100 до 100000 | от 200 до 100000 |
| Пределы допускаемой относительной погрешности измерений вязкости, % | ± 1,0 | ||
| Повторяемость результатов измерений вязкости, %, не более | 0,2 | ||
| Напряжение питания с частотой, Гц | 110/220 ± 10 % 50/60 ±1 % | ||
| Потребляемая мощность, В А, не более | 22 | ||
| Габаритные размеры, мм, не более (Д х Ш х В): | 250 х 300 х 550 | ||
| Масса, кг, не более | 9,0 | ||
| Условия эксплуатации: диапазон температуры окружающей среды, °С диапазон относительной влажности, %, не более при температуре 31 °С | от 5 до 40 80 с уменьшением по линейному закону до 50 (при 40 °С) | ||
| Срок службы, лет, не менее | 10 | ||
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации вискозиметра и на измерительный блок вискозиметра в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Стандартный комплект поставки:
- Основный блок вискозиметра с серийным номером
- Штатив, с основанием на трех регулируемых по высоте ножках
- Винтовое крепление
- Стержень с резьбой
- Стандартные шпиндели
- Протектор шпинделя
- Держатель шпинделя
- Кабель электропитания
- USB-кабель (модификаций EXPERT и PREMIUM)
- Программное обеспечение Datalogger, на CD-диске (модификаций EXPERT и PREMIUM)
- Транспортировочный кейс
- Сертификат о калибровке
- Руководство по эксплуатации
- Датчик температуры с крепежом (модификаций EXPERT и PREMIUM)
- Методика поверки МП 2302-0007-2011
осуществляется по методике поверки МП 2302-0007-2011 «Вискозиметры ротационные FUNGILAB модификаций ALPHA, SMART, EXPERT, PREMIUM, компании «Fungilab, S. A.», Испании. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июле 2011 года.
Средства поверки:
Государственные стандартные образцы вязкости РЭВ-200, ГСО 8596-2004; РЭВ-6000, ГСО 8602-2004; РЭВ-100000, ГСО 8606-2004 с погрешностью не более 0,2 %.
Методы измерения изложены в руководстве по эксплуатации «Вискозиметры ротационные FUNGILAB».
Нормативные и технические документы, устанавливающие требования к вискозиметрам ротационным FUNGILAB модификаций ALPHA, SMART, EXPERT, PREMIUM
- ГОСТ 1929-87 «Нефтепродукты. Методы определения динамической вязкости на ротационном вискозиметре»;
- Техническая документация компании «Fungilab, S. A.», Испания.
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
