| Номер в госреестре | 50981-12 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | Cary 630 FTIR, Cary 660 FTIR, Cary 670 FTIR, Cary 680 FTIR, FT-IR Oil Analyzer |
| Изготовитель | "Agilent Technologies", Австралия; Фирма "Agilent Technologies", США |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Фурье-спектрометры инфракрасные предназначены для измерения содержания различных органических и неорганических веществ в твердых, жидких и газообразных образцах, продуктах питания, почвах, волокнах, полимерах, нефтепродуктах, фармацевтических препаратах и т.д. по спектрам поглощения в инфракрасной области электромагнитного излучения.
Фурье-спектрометр представляет собой стационарный автоматизированный настольный прибор, состоящий из двухлучевого интерферометра Майкельсона, источника и приемника излучения, оптической системы и блока электроники.
Принцип действия прибора основан на том, что при движении одного из зеркал интерферометра происходит изменение разности хода между интерферирующими лучами; контроль положения и скорости движения зеркала интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера. Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье).
Модели построены по общей принципиальной схеме и отличаются друг от друга особенностями конструкции отдельных узлов (интерферометра, источников и приемников излучения) и возможностью подключения дополнительных внешних приставок. Модель FT-IR Oil Analyzer изготовлена на базе модели Cary 660 FT-IR и имеет интегрированную систему ввода пробы.

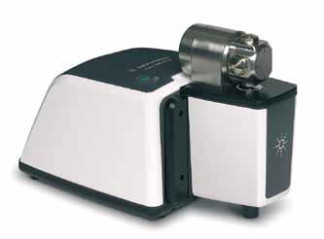

Внешний вид фурье-спектрометров моделей Cary 630 FTIR приведен на рисунке 1, а моделей Cary 660 FTIR, Cary 670 FTIR, Cary 680 FTIR, FT-IR Oil Analyzer - на рисунке 2.
Фурье-спектрометры оснащены автономным ПО для управляющего компьютера, которое управляет работой фурье-спектрометра и отображает, обрабатывает и хранит полученные данные. Для модели Cary 630 FTIR используется ПО MicroLab, а для остальных моделей - ПО Resolutions Pro.
| Наименование программного обеспечения | Идентиф икацион-ное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Resolutions Pro | Resolutions Pro | 5. | 0021D672B2F2CDED24A 0D719F851B2EE | MD5 |
| MicroLab | MicroLab | 4. | 4A2B3A0CE4690F43C4F9 031B1F50DED4 | MD5 |
К метрологически значимой части ПО Resolutions Pro относится исполняемый файл ResPro.exe, а к метрологически значимой части ПО MicroLab относится исполняемый файл MicroLabPC.exe.
Метрологически значимая часть ПО выполняет следующие функции:
- регистрация сигнала детектора (интерферограммы);
- создание и хранение файлов методов измерений;
- получение ИК спектра из интерферограммы методом преобразования Фурье;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
лист № 3 всего листов 5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Наименование характеристики | Наименование моделей | |
| Cary 630 FTIR | Cary 660 FTIR, Cary 670 FTIR, Cary 680 FTIR, FT-IR Oil Analyzer | |
| Спектральный диапазон (основной), см-1 | От 7000 до 3501 От 5100 до 6002 | От 9000 до 375 |
| Спектральный диапазон (максимальный, опция), см-1 | — | От 53000 до 10 От 53000 до 203 |
| Спектральное разрешение, см-1 | 2; 4; 8; 16; 32 | 0,06; 0,1; 0,25; 0,5; 1; 2; 4; 8; 16; 32 |
| Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см-1 | +0,5 | + 0,25 |
| Отношение сигнал/ шум4 (при разрешении 4 см-1), не менее | 25 000 ( в области от 1142 до 1042см-1) 15 000 ( в области от 2600 до 2500см-1) | 10 000 ( в области от 2 200 до 2100 см-1) |
| Уровень псевдорассеянного света, %, не более | +0,15 | +0,1 |
| Г абаритные размеры (ДхШхВ), мм, не более | 310x160x130 | 708x756x344 |
| Масса, кг, не более | 3,8 | 80 |
| Потребляемая мощность, В-А, не более | 120 | 200 |
| Напряжение питания частотой (50±1) Гц, В | 220+22-33 | |
| Средний срок службы, лет | 8 | |
| Наработка на отказ, ч, не менее | 4800 | |
| Условия эксплуатации: | ||
| -диапазон температур окружающего возду- о/~' ха, С | От 15 до 30 | |
| -диапазон относительной влажности окружающего воздуха (при 25 °С), % | От 20 до 50 | |
| - диапазон атмосферного давления, кПа | От 84 до 106 | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса спектрометра в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- фурье-спектрометр инфракрасный;
- программное обеспечение;
- руководство по эксплуатации;
- методику поверки МП-242-1310-2012.
осуществляется по документу "МП-242-1310-2012. Фурье-спектрометры инфракрасные моделей Cary 630 FTIR, Cary 660 FTIR, Cary 670 FTIR, Cary 680 FTIR, FT-IR Oil Analyzer. Методика поверки ", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 25.04.2012 года.
Основные средства поверки: пленка полистирола толщиной 0,070^0,090 мм по ГОСТ 12998-85.
Фурье-спектрометры инфракрасные моделей Cary 630 FTIR, Cary 660 FTIR, Cary 670 FTIR, Cary 680 FTIR, FT-IR Oil Analyzer. Руководство по эксплуатации
ГОСТ Р 51930-2002 «Бензины автомобильные и авиационные. Определение бензола методом инфракрасной спектроскопии»
ГОСТ Р 52256-2004 «Бензины. Определение МТБЭ, ЭТБЭ, ДИПЭ, метанола, этанола и трет-бутанола методом инфракрасной спектроскопии»
ГОСТ 28326.3-89 «Аммиак жидкий технический. Определение массовой концентрации масла методом инфракрасной спектроскопии»
ГОСТ 28640-90 «Масла минеральные электроизоляционные. Метод определения ароматических углеводородов»
ГОСТ Р 51797-2001 «Вода питьевая. Метод определения содержания нефтепродуктов»
Нормативные и технические документы, устанавливающие требования к фурье-спектрометрам инфракрасным моделей Cary 630 FTIR, Cary 660 FTIR, Cary 670 FTIR, Cary 680 FTIR, FT-IR Oil Analyzer
техническая документация фирмы "Agilent Technologies Inc.", США
при оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
