| Номер в госреестре | 50502-12 |
| Наименование СИ | Комплексы аналитические автоматического контроля загрязнений атмосферного воздуха |
| Обозначение типа СИ | "АСКЗА-М" |
| Изготовитель | Государственное природоохранное бюджетное учреждение «МОСЭКОМОНИТОРИНГ» (ГПБУ «МОСЭКОМОНИТОРИНГ»), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аналитические автоматического контроля загрязнений атмосферного воздуха «АСКЗА-М» (в дальнейшем «комплекс») предназначены для измерений концентраций загрязняющих веществ в атмосферном воздухе из следующего перечня: оксид и диоксид углерода (СО и СО2), оксиды азота (КО, ND2, КОх), диоксид серы (SO2), озон (О3), сероводород QT2S), аммиак (NH3), метан (СН4), сумма углеводородов (СН) в пересчете на метан, сумма углеводородов за вычетом метана (НСН), стирол, бензол, толуол, этилбензол, фенол, формальдегид, орто- мета- параксилол, 1,3-бутадиен, взвешенные частицы размером до 10 и до 2,5 мкм, - в атмосферном воздухе по месту установки комплекса.
Комплекс представляет собой комплект сертифицированных средств измерений, обеспечивающих нормированную погрешность измерений концентрации контролируемых веществ и параметров, по каналам измерений1.
Электропитание комплекса осуществляется переменным током напряжением 220±20 В, 50 Гц.
Комплекс оборудован комплексом жизнеобеспечения (КЖО), который обеспечивает температурный режим работы оборудования измерительного комплекса (ИК), а также обеспечение работы «АСКЗА-М» при сбоях в электропитании. КЖО павильона обеспечивает и автоматически поддерживает температуру в павильоне 20±5 °С. Блок управления КЖО комплекса в штатном режиме осуществляет измерение температуры в павильоне и, в зависимости от ее величины, включает отопители или кондиционер. В состав КЖО входит источник бесперебойного питания (ИБП), при помощи которого КЖО обеспечивает электроэнергией станцию в течение 6 часов при резком падении напряжения электропитания. При этом происходит передача сигнала "отказ сети" и производится отключение измерительного комплекса (ИК). КЖО также оборудован средствами пожарной и охранной сигнализации, предназначенными для контроля вскрытия павильона и опасности возникновения пожара. При вскрытии павильона и опасности возникновения пожара происходит передача сигналов «вскрытие» и «пожар» соответственно.
На вход газоанализаторов измерительного комплекса атмосферный воздух подается через блок пробоотбора, в котором осуществляется предварительная подготовка пробы.
На анализаторы взвешенных частиц проба подается через собственные специализированные системы пробоотбора, установленные в соответствии с технической документацией на данные анализаторы.
Далее по герметичным линиям подвода пробы воздух поступает на входы работающих газоанализаторов для проведения измерений.
Результаты измерений выводятся на Устройство сбора, обработки и передачи информации (УСОИ) через интерфейс RS232 или через устройства аналогово-цифрового преобразования. Передача усреднённых за 20 минут данных в центр сбора и обработки информации (ЦОИ) происходит по линиям сотовой связи (GPRS) и выделенным интернет-каналам.
Для «АСКЗА-М» допускаются следующие варианты расположения комплекта средств измерений (см. рис.1):
1. Комплект средств измерений в монтажном шкафу-стойке в павильоне.
Павильон представляет собой блок-бокс для установки оборудования КИПиА (типа УБ-3). Павильон устанавливается на специально подготовленной площадке на асфальтобетонном основании или фундаментных блоках, имеющей подвод электропитания, и обеспеченной контуром заземления.
2. Комплект средств измерений в монтажном шкафу-стойке в специализированном помещении. «АСКЗА-М» подключается к сети электропитания помещения.

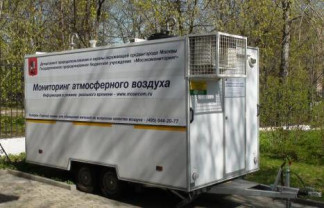

3. Комплект средств измерений в монтажном шкафу-стойке в автомобильном прицепе. «АСКЗА-М» подключается к внешней сети электропитания.
В «АСКЗА-М» установлено программное обеспечение, алгоритм работы которого представляет собой замкнутый цикл операций.
Вначале проверяется работоспособность измерительного канала. В случае неработоспособности канала, происходит автоматическое его отключение. После проверки работоспособности, по каналу запрашиваются данные, которые затем сохраняются.
На заключительном этапе алгоритма происходит формирование измерительного файла с данными и запись данных в почтовый файл, для дальнейшей отправки в аналитический отдел для их обработки и дальнейшего использования.
После чего канал возвращается в начальную стадию алгоритма.
Идентификационные данные программного обеспечения
Уровень защиты ПО от непреднамеренных и преднамеренных изменений для встроенной части ПО и для внешней части ПО соответствует по МИ 3286 - 2010 уровню защиты «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1. Идентификационные данные ПО
| Наимено вание ПО | Идентификац ионное наименование ПО | Номер версии (иденти фикацио нный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор а ПО |
| Ecol | Ecol | 1.066 | module install.exe 95BD ecol base.mdb 27F8 | CRC-16 |
| module_install.exe 340c48b0ab9d5f767 7c3a6a7a0358fa1 ecol_base.mdb d9a9e7f19062a54def aff88bf3154769 | MD-5 |
Диапазоны измерений загрязняющих веществ по каналам измерений и концентрация перегрузки по измеряемому компоненту приведены в таблице 2.
Таблица 2. Диапазоны измерений загрязняющих веществ по каналам измерений и концентрация перегрузки по измеряемому компоненту._
| Определяемый компонент, единицы измерений контролируемых веществ | Предельный диапазон измерений | Концентрация перегрузки |
| Оксид углерода (СО), (массовая концентрация, мг/м3) | от 0 до 50 | 100 |
| Сероводород (H2S), (объемная доля, млн-1) | от 0 до 20 | 34 |
| Определяемый компонент, единица измерений концентрации контролируемых веществ | Предельный диапазон измерений | Концентрация перегрузки |
| Диоксид углерода (СО2), (объемная доля, млн-1) | от 0 до 2000 | 3400 |
| Диоксид серы (БО2), (объемная доля, млн-1) | от 0 до 20 | 34 |
| Озон (О3), (объемная доля, млн-1) | от 0 до 10 | 17 |
| Оксиды азота (NO, NО2, NOх), (объемная доля, -1\ млн ) | от 0 до 20 | 34 |
| Сумма углеводородов (CH) в пересчёте на метан, метан (СН4), сумма углеводородов за вычетом метана (HCH), (массовая концентрация, мг/м ) | от 0 до 100 | 170 |
| Массовая концентрация взвешенных частиц (пыли) с размером 10 мкм и менее, (массовая концентрация, мг/м3) | от 0 до 2,0 | 15 |
| Аммиак (NH3) , (объемная доля, млн-1) | от 0 до 10 | 17 |
| Стирол, (массовая концентрация, мг/м ) | от 0 до 2,0 | 3 |
| Бензол, (массовая концентрация, мг/м ) | от 0 до 2,0 | 3 |
| Толуол, (массовая концентрация, мг/м3) | от 0 до 2,0 | 3 |
| Фенол, (массовая концентрация, мг/м ) | от 0 до 2,0 | 3 |
| Формальдегид, (массовая концентрация, мг/м ) | от 0 до 2,0 | 3 |
| Этилбензол, (массовая концентрация, мкг/м ) | от 2,5 до 1000 | 1700 |
| О-М-П-Ксилолы, (массовая концентрация, мкг/м ) | от 2,5 до 1000 | 1700 |
| 1,3-бутадиен, (массовая концентрация, мкг/м ) | от 2,5 до 1000 | 1700 |
| Кислород, (объемная доля, %) | от 0 до 21 | - |
Пределы допускаемой погрешности измерений по каналам приведены в таблице 3.
Таблица 3. Пределы допускаемой погрешности измерений по каналам.
| Определяемые компоненты, единицы измерений контролируемых веществ | № канала | Диапазоны измерений | Приведённая /абсолютная погрешность | Относите льная погрешно сть |
| Оксид углерода (СО), (массовая концентрация, мг/м3) | Канал 1 | от 0 до 3 | ±20% | - |
| от 3 до 50 | - | ±20% | ||
| Канал 2 | от 0 до 2 | ±25% | - | |
| от 2 до 50 | - | ±25% | ||
| Сероводород (H2S), (объемная доля, млн-1) | Канал 1 | от 0 до 0,005 | ±25% | - |
| от 0,005 до 0,5 | - | ±25% | ||
| Канал 2 | от 0 до 0,020 | ±25% | - | |
| от 0,020 до 1,0 | - | ±25% | ||
| Диоксид углерода (СО2), (объемная доля, -К млн ) | Канал 1 | от 0 до 300 | ±60 млн-1 (абс.) | - |
| от 300 до 2000 | - | ±20% |
| Определяемые компоненты, единицы измерений контролируемых веществ | № канала | Диапазоны измерений | Приведённая /абсолютная погрешность | Относите льная погрешно сть |
| Диоксид серы (SO2), (массовая концентрация, мг/м3) | Канал 1 | от 0 до 0,05 | ±25% | - |
| от 0,05 до 3,0 | - | ±25% | ||
| Канал 2 | от 0 до 0,001 | ±20% | - | |
| от 0,001 до 5,0 | - | ±20% | ||
| Озон (О3), (объемная доля, млн-1) | Канал 1 | от 0 до 0,03 | ±20% | - |
| от 0,03 до 10 | - | ±20% | ||
| Канал 2 | от 0 до 0,05 | ±20% | - | |
| от 0,05 до 25 | - | ±20% | ||
| Оксиды азота (NO, NО2, NOх), (объемная доля, млн-1) | Канал 1 | от 0 до 0,05 | ±20% | - |
| от 0,05 до 20 | - | ±20% | ||
| Сумма углеводородов (CH) в пересчёте на метан, метан (СН4), сумма углеводородов за вычетом метана (HCH), (массовая концентрация, мг/м3) | Канал 1 | от 0 до 5 | ±1 мг/м3 (абс.) | - |
| от 5 до 100 | ±20% | |||
| Массовая концентрация взвешенных частиц (пыли) с размером 10 мкм и менее, (массовая концентрация, мг/м3) | Канал 1 | от 0 до 0,01 | ±20% | - |
| от 0,01 до 30,0 | - | ±20% | ||
| Канал 2 | от 0 до 1,0 | ±20% | - | |
| от 1,0 до 10 | - | ±20% | ||
| Аммиак (NH3), (объемная доля, млн-1) | Канал 1 | от 0 до 0,05 | ±20% | - |
| от 0,05 до 2,0 | - | ±20% | ||
| Канал 2 | от 0 до 0,002 | ±20% | - | |
| от 0,002 до 0,5 | - | ±20% | ||
| Стирол, (массовая концентрация, мг/м3) | Канал 1 | от 0 до 0,05 | ±20% | - |
| от 0,05 до 2,0 | - | ±20% | ||
| Бензол, (массовая концентрация, мг/м3) | Канал 1 | от 0 до 0,03 | ±20% | - |
| от 0,03 до 2,0 | - | ±20% | ||
| Толуол, (массовая концентрация, мг/м3) | Канал 1 | от 0 до 0,03 | ±20% | - |
| от 0,03 до 2,0 | - | ±20% | ||
| Фенол, (массовая концентрация, мг/м3) | Канал 1 | от 0 до 0,001 | ±20% | - |
| от 0,001 до 2,0 | - | ±20% | ||
| Формальдегид, (массовая концентрация, мг/м3) | Канал 1 | от 0 до 0,02 | ±20% | - |
| от 0,02 до 2,0 | - | ±20% |
| Определяемые компоненты, единицы измерений контролируемых веществ | № канала | Диапазоны измерений | Приведённая /абсолютная погрешность | Относите льная погрешно сть |
| Этилбензол, (массовая концентрация, мкг/м3) | Канал 1 | от 2,5 до 10,0 | ±25% | - |
| от 10 до 500 | - | ±20% | ||
| О-М-П-Ксилолы, (массовая концентрация, мг/м3) | Канал 1 | от 0 до 0,05 | ±20% | - |
| от 0,05 до 2,0 | - | ±20% | ||
| 1,3-бутадиен, (массовая концентрация, мкг/м3) | Канал 1 | от 2,5 до 10,0 | ±25% | - |
| от 10 до 500 | - | ±20% | ||
| Кислород, (объемная доля, %) | Канал 1 | от 0 до 21 | ±2% | - |
Основные технические характеристики комплекса «АСКЗА-М» Потребляемая мощность (однофазным напряжением переменного тока
220±20 В, 50 Гц), кВт, не более 4 Время непрерывной работы аппаратуры (при выключенном
электропитании) , ч, не менее 6
Рабочая температура внутри павильона «АСКЗА-М», °С 20±5 Габаритные размеры павильона «АСКЗА-М», мм 3000*2400*2500 Высота «АСКЗА-М» (с установленной метеомачтой
и блоком пробоотбора), м, не более 7
Масса «АСКЗА-М», кг, не более 4000
Полный средний срок службы, лет, не менее 8
Выход на режим, мин 60
Время установления показаний Т0,9, с, не более 60 Температура окружающего воздуха от минус 50 °С до 50 °С
Относительная влажность до 100 % по всему диапазону температур Давление окружающего воздуха 680 - 800 мм рт.ст.
Скорость ветра < 30 м/с Воздействие дождя и снега
Знак утверждения типа наносится на титульный лист (в центре листа) руководства по эксплуатации.
1. Павильон комплекса: блок-бокс, метеомачта, компьютерный стол, стул, огнетушитель, арматура освещения, вешалка.
2. Система жизнеобеспечения: электрощит, кондиционер, два обогревателя, датчик вскрытия, два извещателя пожара, вентилятор вытяжной, комплекс жизнеобеспечения.
3. Комплекс измерительный:
- анализаторы по каналам измерений: (Обозначение модели и заводские номера приборов, входящих в комплект конкретного образца комплекса АСКЗА-М, вносятся в его паспорт. Их замена в процессе эксплуатации на другие запрещена без ведома
(согласия) производителя; кроме случаев, когда средство измерения по каким-либо причинам не выполняет установленные метрологические характеристики и сдано в ремонт, либо демонтировано для проведения регламентных работ. В этом случае допускается временная эксплуатация другого средства измерения, внесённого в Г осреестр и успешно прошедшего ежегодную поверку. При этом, его характеристики должны быть как минимум не хуже, чем у заменяемого).
• Оксид углерода (СО)
• Сероводород (H2S)
• Диоксид углерода (СО2)
• Диоксид серы (SO2)
• Озон (О3)
• Оксиды азота (NO, ND2, КОх)
• Сумма углеводородов (CH) в пересчёте на метан, метан (СН4), сумма углеводородов за
вычетом метана (HCH)
• Концентрация взвешенных частиц (пыли) с размером 10 мкм и менее
• Аммиак (NH3)
• Стирол
• Бензол
• Толуол
• Фенол
• Формальдегид
• Этилбензол
• О-М-П-Ксилолы
• 1,3-бутадиен
• Кислород
- метеокомплекс;
- блок пробоотбора.
4. Руководство по эксплуатации (РЭ 001-2011).
5. Устройство сбора, обработки и передачи данных; рабочее место оператора; управляющая программа; устройство связи.
6. Комплект ЗИП и принадлежностей.
6. Комплект монтажных частей.
7. Методика поверки МП-001-2012.
8. Комплект методик поверки СИ по каналам измерений станции.
осуществляется по документу «Инструкция. Комплексы аналитические автоматического контроля загрязнений атмосферного воздуха «АСКЗА-М». Методика поверки» МП 001-2012 утвержденной ГЦИ СИ ФГУП «ВНИИМС» "25" мая 2012 г.
Средства поверки:
ГСО ПГС по ТУ 6-16-2956-92, ТУ 2114-02-05015259-97, 8374-2003, 8375-03, 3751-87, 425988, 4258-88, 4257-88, 6183-91ГОСТ 9293-74, ГОСТ 9293-74, 3900-87, 3896-87.
Источники микропотока по ТУ ИБЯЛ.418319.013ТУ-01.
Генератор ЕТ-950 по ВНКЕ2.840.004 РЭ.
Генератор озона ГС-024 по ТУ 25-7407-040-90.
Термометр лабораторный ТЛ-4, ГОСТ 28498-90 Барометр-анероид М-98, ТУ 25-11-1316-76
Психрометр аспирационный МБ-4М, ГОСТ 6353-52 Счетчик газовый РГС-2, ШДЕК. 421322.001 ТУ Анализатор пыли «ДАСТ - 1 -Э», ШДЕК 416143.002ПС Статическая камера, ШДЕК 418.313 010
Фильтр высокоэффективный для очистки воздуха, Хд 5.886.093
Вентилятор ATLAS СОРСО LE/LT-22 производительность не менее 1500 м3/ч
Генератор газовых смесей типа ГТС-ОЗ-ОЗ, ШДЭК 418313.001 ТУ в комплекте с ГСО ПГС
ГСП ПГС N02/N2 S02/N2/, NH3/N2 в баллонах под давлением по ТУ 6.16-2956-92.
Термодиффузионный генератор ТДГ-01, ШДЕК 418313.001 ТУ в комплекте с источниками
микропотока ИБЯЛ 418319 013 ТУ на формальдегид и фенол.
Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к комплексам аналитическим автоматического контроля загрязнения атмосферного воздуха «АСКЗА-М»
ГОСТ Р 50760-95 "Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия".
ГОСТ 12.2.003-91 "ССБТ. Оборудование производственное. Общие требования безопасности".
ГОСТ 12.2.007-75 "ССБТ. Изделия электротехнические. Общие требования безопасности".
Осуществление деятельности в области охраны окружающей среды; осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях; осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
