| Номер в госреестре | 49878-12 |
| Наименование СИ | Спектрометры оптические эмиссионные мобильные |
| Обозначение типа СИ | SPECTRO iSORT и SPECTRO TEST |
| Изготовитель | "Spectro Analytical Instruments GmbH", Германия. |
| Год регистрации | 2012 |
| Срок свидетельства | 11.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптические эмиссионные мобильные SPECTRO iSORT и SPECTRO TEST (далее - спектрометры) применяются для измерений массовой доли элементов при анализе состава черных, цветных, драгоценных металлов и сплавов, при сортировке металла по маркам по аттестованным методикам измерений.
Принцип работы спектрометров основан на анализе оптических эмиссионных спектров излучений, возникающих в измеряемом образце под действием рентгеновского излучения спектрометра.
Источником возбуждения рентгеновского характеристического излучения является рентгеновская трубка с вольфрамовым анодом. Регистрация рентгеновского излучения осуществляется пропорциональным газонаполненным детектором.
Спектрометры выпускаются двух моделей, которые отличаются габаритными размерами и массой. Конструктивно спектрометр SPECTRO iSORT представляет собой мобильный прибор, который состоит из рентгеновской трубки, полупроводникового детектора, аккумуляторной батареи и сенсорного экрана, с помощью которого производится управление работой спектрометра и отображение результатов измерений. Спектрометр SPECTRO TEST представляет собой мобильный прибор, который состоит из рентгеновской трубки, полупроводникового детектора, аккумуляторной батареи, смонтированных на транспортной тележке.

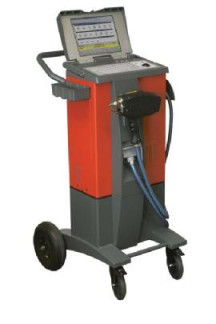

Фотографии внешнего вида спектрометров представлены на рисунке 1.
Спектрометры оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Spark Analyzer | - | 2.5.5 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики для модели | |
| SPECTRO iSORT | SPECTRO TEST | |
| Диапазон измерений массовой доли элементов, % | от 0,01 до 100,0 | от 0,001 до 100,0 |
| Предел допускаемого относительного среднего | ||
| квадратического отклонения результатов измере | 12,0 | 6,0 |
| ний выходного сигнала, % | ||
| Нестабильность выходного сигнала за 6 часов | 15 | 8 |
| непрерывной работы, % | 1 | |
| Пределы обнаружения элементов, млн-1 | ||
| - Si | 1,5 | 70 |
| - Ni | 0,1 | 80 |
| - Ti | 0,05 | 10 |
| - Mn | 0,4 | 40 |
| Параметры источника питания: | Батарея | |
| Напряжение, В | 24 | 220 ± 10 |
| Частота, Гц | - | 50/60 |
| Потребляемая мощность, В • А, не более | 250 | 400 |
| Г абаритные размеры, мм | 300 х 640 х 360 | 640 х 425 х 250 |
| Масса, кг, не более | 6 | 29 |
| Условия эксплуатации: | ||
| о/'ч - температура окружающего воздуха, С | от 5 до 40 | |
| - относительная влажность воздуха, %, не более | 80 | |
| Средний срок службы, лет, не менее | 10 | |
наносится на переднюю панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Спектрометр | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 18-251-2012 | 1 |
осуществляется по документу МП 18-251-2012 «ГСИ. Спектрометры оптические эмиссионные мобильные SPECTRO iSORT и SPECTRO TEST. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец состава порошка железного типа ПЖВ3 ГСО 3011-2002;
- стандартный образец состава сплава на никелевой основе ХН70Ю (H11) ГСО 1418-92П;
- стандартный образец состава меди ГСО 8096-2002 комплект МБ.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к спектрометрам оптическим эмиссионным мобильным SPECTRO iSORT и SPECTRO TEST
Техническая документация изготовителя «SPECTRO Analytical Instruments GmbH», Германия.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 18 |
| Поверителей | 5 |
| Актуальность данных | 08.03.2026 |
