| Номер в госреестре | 49336-12 |
| Наименование СИ | Нагрузки электронные постоянного тока |
| Обозначение типа СИ | B&K PRECISION серии 85XX мод. 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540 |
| Изготовитель | Компания "B&K Precision Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 23.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нагрузки электронные постоянного тока B&K PRECISION серии 85XX моделей 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540 (далее - нагрузки) предназначены для воспроизведения и измерений силы и напряжения постоянного тока, электрического сопротивления и электрической мощности.
Конструктивно нагрузка выполнена в виде настольного прибора в металлическом корпусе. На передней панели расположены кнопки переключения режимов работы, клеммы для подключения нагрузки в измерительную цепь и жидкокристаллический дисплеи индикации выходных параметров.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.
Нагрузки имеют встроенные цифровые вольтметр и амперметр для измерений напряжения на нагрузке и тока через нее.
Модели нагрузок идентичны по принципу действия, управлению и отличаются по габаритным размерам, диапазонам воспроизведения и измерений.
На лицевой панели название компании-изготовителя B&K PRECISION стилизовано в B+K PRECISION.

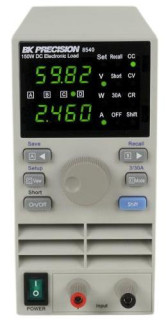

Внешний вид нагрузок и места пломбировки от несанкционированного доступа приведены на рисунках 1-5.
*
**
* - Место пломбировки от несанкционированного доступа.
** - Место нанесения знака об утверждения типа средства измерений.
Для защиты от несанкционированного доступа у каждой модели нагрузки на задней панели левый верхний крепежный болт имеет защитную метку, нанесенную несмываемой краской.
Основные метрологические и технические характеристики нагрузок приведены в таблицах 1 - 7.
Таблица 1
| Модель | Характеристики | ||
| Диапазоны установки напряжения постоянного тока, В | Диапазоны установки силы постоянного тока, А | Мощность, Вт | |
| 8500 | от 0 до 120 | от 0,001 до 30 | 300 |
| 8502 | от 0 до 500 | от 0,001 до 15 | 300 |
| 8510 | от 0 до 120 | от 0 до 120 | 600 |
| 8512 | от 0 до 500 | от 0 до 30 | 600 |
| 8514 | от 0 до 120 | от 0 до 240 | 1200 |
| 8518 | от 0 до 60 | от 0 до 240 | 1200 |
| 8520 | от 0 до 120 | от 0 до 240 | 2400 |
| 8522 | от 0 до 500 | от 0 до 120 | 2400 |
| 8524 | от 0 до 60 | от 0 до 240 | 5000 |
| 8526 | от 0 до 500 | от 0 до 120 | 5000 |
| 8540 | от 0 до 60 | от 0 до 30 | 150 |
| Модель | Характе | ристики | |
| Пределы установки и измерений силы постоянного тока (1пред), А | Разрешение, мА | Пределы допускаемой погрешности установки и измерений силы постоянного тока | |
| 8500 | 3 | 0,1 | ±(0,0011уст +0,0011пред) |
| 30 | 1 | ±(0,002 1уст+0,0015 1пред) | |
| 8502 | 3 | 0,1 | ±(0,0011уст+0,0011пред) |
| 15 | 1 | ±(0,002 1уст +0,0015 1пред)/ ±(0,002 1уст +0,003 1пред) | |
| 8510,8522, 8526 | 12 | 1 | ±(0,0011уст+0,0011пред) |
| 120 | 10 | ±(0,002 1уст+0,0015 1пред) | |
| 8512 | 3 | 1 | ±(0,0011уст+ 0,0011пред) |
| 30 | 10 | ±(0,002 1уст+0,0015 1пред) | |
| 8514, 8518, 8520, 8524 | 24 | 1 | ±(0,0011уст+0,0011пред) |
| 240 | 10 | ±(0,002 1уст+ 0,00151пред) | |
| 8540 | 3 | 1 | ±(0,0011уст +0,0011пред) |
| 30 | 10 | ±(0,0011уст +0,0015 1пред) | |
| Примечание 1уст - значение силы постоянного тока установленного/измеренного на нагрузке | |||
Таблица 3
| Модель | Характеристики | ||
| Пределы установки / измерений напряжения постоянного тока (ипред), В | Разрешение, мВ | Пределы допускаемой погрешности установки/измерений напряжения постоянного тока | |
| 8500, 8510, 8514, 8520 | 18 | 1 | ±(0,0005 Иуст+ 0,0002-Ипред)/ ±(0,0002 Иуст+ 0,0002 Ипред) |
| 120 | 10 | ±(0,0005 Иуст+0,00025 Ипред)/ ±(0,0002 Иуст+0,00025 Ипред) | |
| 8502, 8512, 8522,8526 | 18 | 1 | ±(0,0005 Иуст+0,0002 Ипред)/ ±(0,0002 Иуст+0,0002 Ипред) |
| 500 | 10 | ±(0,0005 Иуст+ 0,00025 Ипред)/ ±(0,0002 Иуст+ 0,00025 Ипред) | |
| 8518,8524 | 18 | 1 | ±(0,0005 Иуст+0,0002 Ипред)/ ±(0,0002 Иуст+0,0002 Ипред) |
| 60 | 10 | ±(0,0005 Иуст+0,00025 Ипред)/ ±(0,0002 Иуст+0,00025 Ипред) | |
| 8540 | 60 | 10 | ±(0,0005 Иуст+0,001Ипред) |
| Примечание иуст - значение напряжения постоянного тока установленного/измеренного на нагрузке | |||
Таблица 4
| Модель | Характеристики | ||
| Пределы установки и измерений электрического сопротивления (Япред) | Разрешение, Ом | Пределы допускаемой погрешности установки и измерений электрического сопротивления | |
| 8500, 8502, 8510, 8512,8514, 8518, 8520, 8522, 8524, 8526 | 10 Ом | 1 мОм | ±(0,01Яуст +0,003 Ипред) |
| 99 Ом | 10 мОм | ||
| 999 Ом | 100 мОм | ||
| 4 кОм | 1 Ом | ±(0,01Яуст +0,008 Ипред) | |
| 8540 | 10 Ом | 1 мОм | ±(0,01Яуст +0,008 Ипред) |
| 99 Ом | 10 мОм | ||
| 999 Ом | 1 Ом | ||
| 4 кОм | 1 Ом | ||
| Примечание Иуст - значение электрического сопротивления установленного на нагрузке | |||
| Модель | Характеристики | ||
| Пределы установки и измерений мощности ^пред), Вт | Разрешение, мВт | Пределы допускаемой погрешности установки и измерений мощности | |
| 8500, 8502 | 100 | 1 | ±(0,01^^ +0,001^пред) |
| 300 | 100 | ||
| 8510,8512 | 100 | 1 | |
| 600 | 100 | ||
| 8514,8518 | 100 | 1 | |
| 1200 | 100 | ||
| 8520, 8522 | 100 | 1 | |
| 2400 | 100 | ||
| 8524, 8526 | 100 | 1 | |
| 5000 | 100 | ||
| Примечание: Pуст - значение мощности установленной на нагрузке | |||
Таблица 6
| Модель | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более |
| 8500,8502 | 355 х 88 х 215 | 5,2 |
| 8510,8512, 8514, 8518 | 355 х 88 х 429 | 14 |
| 8520, 8522 | 539 х 180 х 444 | 30 |
| 8524, 8526 | 539 х 357 х 444 | 67 |
| 8540 | 282 х 175 х 38 | 2,7 |
Таблица 7
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % | от 15 до 25 до 80 |
Знак утверждения типа наносится на лицевую панель нагрузки графическим способом и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
нагрузка электронная постоянного тока B&K PRECISION 8500 или B&K PRECISION 8502, или B&K PRECISION 8510, или B&K PRECISION 8512, или B&K PRECISION 8514, или B&K PRECISION 8518, или B&K PRECISION 8520, или B&K PRECISION 8522, или B&K PRECISION 8524, или B&K PRECISION 8526, или B&K PRECISION 8540 - 1 шт.; руководство по эксплуатации - 1 шт.; методика поверки - 1 шт.
осуществляется по документу МП 49336-12 «Инструкция. Нагрузки электронные постоянного тока B&K PRECISION серии 85XX моделей 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540 компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в сентябре 2011 года.
Основные средства поверки:
- мегаомметр Ф4101М (Регистрационный номер 4542-74), предел измерения электрического сопротивления до 200 МОм, кл.т. 2,5;
- мультиметр В7-64/1 (Регистрационный номер 16688-97), предел измерений напряжений до 1250 В, пределы допускаемой относительной погрешности измерений ± (0,004 ^ 0,005) %;
Лист № 6 всего листов 6
- катушка электрического сопротивления Р310 (Регистрационный номер 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,01;
- комплекс поверочный К2-89 (Регистрационный номер 44470-10), диапазон воспроизведения напряжения постоянного тока от 1 10_4 до 1 103В, пределы допускаемой относительной погрешности воспроизведения ± (0,01 - 0,04) %, диапазон воспроизведения силы постоянного
_5 2
тока от 110 до 110 А, пределы допускаемой относительной погрешности воспроизведения ± (0,01 - 0,05) %;
- мера электрического сопротивления CROPICO RS3/0001 (Регистрационный номер 43734-10), номинальное значение электрического сопротивления 0,0001 Ом, кл.т. 0,02.
Нагрузки электронные постоянного тока B&K PRECISION серии 85XX моделей 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540 компании «B&K Precision Corp.», США. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к нагрузкам электронные постоянного тока B&K PRECISION серии 85XX моделей 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в области обороны и безопасности Российской Федерации, в том числе электро-радиоизмерения при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
| Зарегистрировано поверок | 471 |
| Поверителей | 26 |
| Актуальность данных | 25.07.2025 |
