| Номер в госреестре | 49081-12 |
| Наименование СИ | Шаблоны путевые |
| Обозначение типа СИ | ШП.01 и ШП.02 |
| Изготовитель | ЗАО "Кубаньтрансмаш", г.Армавир |
| Год регистрации | 2012 |
| Срок свидетельства | 21.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

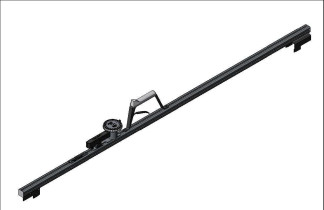

Шаблоны путевые ШП.01 предназначены для измерения ширины колеи и возвышения одного рельса относительно другого.
Шаблоны путевые ШП.02 предназначены для измерений ширины колеи, ординат переводных кривых, ширины желобов, расстояния между рабочими гранями сердечника и контррельса, возвышения одного рельса относительно другого.
Принцип действия шаблонов путевых ШП.01 и ШП.02 основан на измерении расстояний между неподвижным и подвижным, а в шаблонах ШП.02 и средним подвижным измерительными упорами, смонтированными на прямоугольном корпусе, при контакте их вертикальной измерительной поверхностью с боковой поверхностью рельсов. Подвижный упор связан подпружиненной тягой с указателями, которые перемещаются вдоль соответствующих шкал в пределах диапазона измерения при нажатии рукой на рычаг тяги. Отсчет показаний производится методом непосредственной оценки совпадения риски указателя с делением шкалы линейки. На нижней части корпуса шаблона путевого ШП.02 установлена направляющая линейка, по которой перемещается средний подвижный упор, с помощью которого производятся измерения ширины желобов и ординат переводных кривых.
Принцип действия механизма измерения возвышения одного рельса относительно другого - рычажно-винтовой. С помощью прецизионного винта, на поверхность которого опирается регулировочный винт державки ампулы уровня, обеспечивается перемещение и выведение в горизонтальное положение ампулы. Угол поворота прецизионного винта и связанной с ним круговой шкалы, необходимый для выведения ампулы уровня в горизонтальное положение, пропорционален измеряемому возвышению одного рельса относительно другого при установке на головки этих рельсов подвижного и неподвижного упоров.
Программное обеспечение отсутствует.
| Наименование параметра, единицы измерения | З начение пар аметр а | |
| ШП.01 | ШП.02 | |
| Диапазоны измерений, мм: - ширины колеи - ширины желобов - ординат переводных кривых - расстояния между рабочими гранями сердечника и контррельса - расстояния между рабочими гранями усовика и контррельса - возвышения одного рельса над другим | 1510-1550 | |
| — | 40 - 400 100-1480 1460-1500 1420-1460 | |
| ±160 | ||
| Пределы допускаемой погрешности при измерении, мм: - ширины колеи - ординат переводных кривых - ширины желобов - расстояния между рабочими гранями сердечника и контррельса - расстояния между рабочими гранями усовика и контррельса | ±1,0 | |
| Пределы допускаемой погрешности при измерении возвышения одного рельса над другим, мм | ±1,0 | |
| Цена деления линейной шкалы, мм | 1,0 | |
| Цена деления шкалы уровня, мм | 2,0 | |
| Сопротивление электрической изоляции между упорами, МОм, не менее | 50 | |
| Максимальное усилие на рычаге тяги подвижного упора, Н (кгс), не более | 98(10) | |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 1700 | |
| 90 210 | 100 230 | |
| Масса, кг, не более | С, 3 in, 2, | |
| Температура среды при эксплуатации, °С | от -40 до +40 | |
| Средний срок службы, лет, не менее | 5 | |
Знак утверждения типа наносится фотохимическим методом на табличку для маркировки на каждый шаблон и методом печати на титульные листы руководств по эксплуатации ШП.01.00.000 РЭ и ШП.02.00.000 РЭ.
| Шаблон путевой ШП.01 У1 или ШП.02 У1 | 1 шт. |
| Руководство по эксплуатации ШП.01.00.000 РЭ или ШП.02.00.000 РЭ | 1 шт. |
| Паспорт ШП.01.00.000 ПС или ШП.02.00.000 ПС | 1 шт. |
| Методика поверки МП РТ 1586-2011 «Шаблоны путевые ШП.01 и ШП.02. Методика поверки » | 1 шт. |
Поверка шаблонов путевых ШП.01 и ШП.02 осуществляется в соответствии с документом МП РТ 1586-2011 «Шаблоны путевые ШП.01 и ШП.02. Методика поверки», утверждённым ГЦИ СИ ФГУ «Ростест-Москва» 25 июля 2011 года.
Методы выполнения измерений шаблонами ШП.01 и ШП.02 приведены в разделе 2.3 Руководства по эксплуатации ШП.01.00.000 РЭ и ШП.02.00.000 РЭ соответственно.
Нормативные и технические документы, устанавливающие требования к шаблонам путевым ШП.01 и ШП.02
1.МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1х 10"6 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».
2. ТУ 3186-004- 86389444-2009 «Шаблоны путевые ШП.01 и ШП.02».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
