Анализаторы автоматические для лабораторной диагностики аутоиммунных заболеваний Alegria, 49022-12

Назначение

Анализаторы автоматические для лабораторной диагностики аутоиммунных заболеваний Alegria (далее - анализаторы) предназначены для измерений оптической плотности жидких проб в стрипах при проведении иммуноферментных исследований.

Описание

Принцип действия анализаторов основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец.

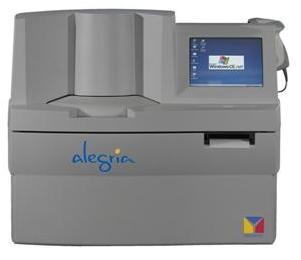

Анализаторы выполнены в стационарном настольном исполнении, состоят из модуля загрузки образцов, сенсорного экрана, принтера и иммуноферментного блока.

Иммуноферментный блок обеспечивает перемещение стрипа в карусели в необходимую позицию и предназначен для измерения оптической плотности жидких проб. Источником излучения служит светодиод, приемником излучения служит фотодиод.

Управление и обработка результатов измерений анализатора производится со встроенного сенсорного экрана.

ишь ц fi

изготовитель <

Программное обеспечение

В анализаторе используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ анализатора.

Программное обеспечение предназначено для управления анализатором, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.

Изменение настроек, установленных заводом-изготовителем, а также проведение поверки анализатора возможно только с использованием специализированного сервисного программного обеспечения Alegria SSW 1.7.0.0.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения анализаторов указаны в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1.    Рабочая длина волны, нм

Всего листов 4

650 0,002 - 2,0

2.    Диапазон измерений оптической плотности, Б

3.    Предел абсолютного среднего квадратичного отклонения измерения оптической плотности, Б, не более

0,002

4.    Пределы    относительной    систематической составляющей погрешности измерения оптической плотности, %, не более

±2,5 (100-220)± 22 50/60 300 685х540х760 60

20 - 32 20 - 80

5.    Напряжение питания, В при частоте, Гц

6.    Потребляемая мощность, В А, не более

7.    Г абаритные размеры, (Д х Ш х В), мм

8.    Масса, кг, не более

9.    Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, %

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель анализатора методом наклеиван

Комплектность

Анализатор Alegria

1 шт. 3 шт. 1 шт. 1 шт. 1 экз.

Штативы пластиковые для установки стрипов Считыватель штрих-кода Шнур подключения питания Руководство по эксплуатации

Поверка

осуществляется в соответствии c методикой поверки МП 21.Д4-11 «Анализаторы автоматические для лабораторной диагностики аутоиммунных заболеваний Alegria», утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» «23» июня 2011 г.

Основное средство поверки - комплект светофильтров поверочный КСП-01 (Госреестр № 18091-03). Пределы допускаемой погрешности измерения зональной оптической плотности: ±0,006 Б в диапазоне от 0,000 до 0,400 Б, ±1,5 % - в диапазоне от 0,401 до 4,500 Б.

Сведения о методах измерений

приведены в Руководстве по эксплуатации на Анализаторы автоматические для лабораторной диагностики аутоиммунных заболеваний Alegria.

Нормативные и технические документы, устанавливающие требования к анализаторам автоматическим для лабораторной диагностики аутоиммунных заболеваний Alegria

1.    ГОСТ 8.557-91. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн

0,2-50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2-20 мкм»

2.    ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие технические условия.

Рекомендации к применению

- при осуществлении деятельности в области здравоохранения.
