Преобразователи измерительные постоянного тока ПТН-Е2Н, 42693-15

Назначение

Преобразователи измерительные постоянного тока ПТН-Е2Н производства ОАО «Нефтеавтоматика» (далее - преобразователи) предназначены для линейного преобразования силы постоянного тока в унифицированный выходной сигнал постоянного напряжения.

Описание

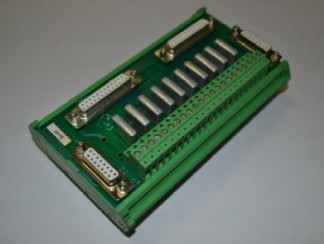

Преобразователь представляет собой набор прецизионных резисторов, выполнен в пластмассовом корпусе. На внешней стороне корпуса имеются клеммы и разъемы для входных и выходных сигналов. Преобразователи используются в качестве внешнего токосъемного устройства для контроллеров и для горячего резервирования контроллеров, предназначены для установки во взрывоопасных помещениях, в шкафах вторичной аппаратуры.

Технические характеристики

Входы аналоговые:

количество каналов    10;

диапазон входного тока, мА    0 - 24;

номинальный диапазон, мА    4 - 20;

максимально допустимое значение входного тока, мА    30; Выходы по напряжению:

количество каналов    20;

диапазон выходного напряжения, В    0 - 6;

номинальный диапазон, В    1 - 5;

Пределы допускаемой приведённой погрешности преобразования, %    ±0,02;

Г абаритные размеры:

длина, не более, мм    145;

ширина, не более, мм    95;

высота, не более, мм    50;

Масса преобразователя не более, кг    0,3;

Условия эксплуатации:

температура окружающей среды от +5 до +50 °С влажность воздуха 80% при температуре плюс 30 °С Средний срок службы не менее, лет    5.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Поверка

осуществляется по документу КДСА.426431.001 ПМ «Преобразователь измерительный постоянного тока ПТН-Е2Н. Методика поверки», согласованному с ГЦИ СИ ФГУ «ЦСМ Республики Башкортостан» 16.10.2009 г.

Перечень основных эталонов применяемых при поверке:

- омметр Щ306 (Госреестр № 10983-97).

Примечание: допускается применение других эталонных средств и поверочного оборудования с аналогичными или лучшими характеристиками.

Сведения о методах измерений

Метод измерений приведен в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным постоянного тока ПТН-Е2Н

1. ТУ 4227-024-00137093-2014 «Преобразователи измерительные постоянного тока ПТН-Е2Н. Технические условия».

Рекомендации к применению

выполнение государственных учетных операций; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
