| Номер в госреестре | 33010-12 |
| Наименование СИ | Комплекты термопреобразователей сопротивления |
| Обозначение типа СИ | КТСП-0193, КТСП-0196, КТСМ-0193, КТСМ-0196 |
| Изготовитель | ООО "Теплоприбор-Сенсор", г.Челябинск |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Комплекты термопреобразователей сопротивления КТСП-0193, КТСП-0196, КТСМ-0193, КТСМ-0196 (далее по тексту - КТС, КТСП или КТСМ) предназначены для измерения температуры и разности температур теплоносителя в прямом (термопреобразователь сопротивления «горячий») и обратном (термопреобразователь сопротивления «холодный») трубопроводных водяных систем теплоснабжения в составе теплосчётчиков.
Принцип работы КТС основан на свойстве чувствительного элемента (ЧЭ) термопреобразователя сопротивления (ТС) изменять своё электрическое сопротивление в зависимости от изменения температуры. В состав КТС входят два платиновых или медных ТС, подобранных по идентичности индивидуальных статических характеристик. С помощью одного ТС комплекта фиксируется температура на подающем трубопроводе водяной системы теплоснабжения («горячий» ТС, с индексом «1»), другого - температура на обратном трубопроводе («холодный» ТС, с индексом «2»). Измеренная разность температур определяется как разность температур «горячего» и «холодного» ТС.
ТС, входящие в состав КТС, состоят из чувствительного элемента (ЧЭ), защитной арматуры и головки для внешних подключений. Отдельные исполнения ТС комплектов КТСП-0196 и КТСМ-0196 состоят из ЧЭ, защитной арматуры и кабеля с соединительными проводниками, которые подсоединены к выводным проводникам чувствительного элемента и служат для подключения ТС к вторичному прибору. ЧЭ представляет собой намотку из платиновой (КТСП) или медной (КТСМ) проволоки или платиновый напылённый элемент.
Материал защитной арматуры - нержавеющая сталь марок 12Х18Н10Т, 08Х13 или другой.
В зависимости от особенностей конструкции (элементы крепления в эксплуатации, конструкция корпуса головки) и диаметра защитной арматуры ТС, входящие в состав КТС, имеют следующие модификации: КТСП-0193-01, КТСМ-0193-01, КТСП-0196-02, КТСП-0196-02Б, КТСП-0196-07, КТСП-0196-07Б, КТСМ-0196-02, КТСМ-0196-02Б, КТСП-0196-03, КТСП-0196-03Б, КТСП-0196-08, КТСП-0196-08Б, КТСМ-0196-03, КТСМ-0196-03Б, КТСП-0196, КТСП-0196-05, КТСП-0196Б, КТСП-0196-05Б, КТСМ-0196, КТСМ-0196Б, КТСП-0196-13....16, КТСП-0196-14....20, КТСМ-0196-13....16, КТСМ-0196-14....20. Каждая модификация имеет несколько исполнений в зависимости от материала защитной арматуры, класса допуска, типа НСХ, схемы соединений и длины монтажной части ТС, входящих в состав КТС.
Схема соединения внутренних проводников ТС КТС с ЧЭ: 3-х, 4-х проводная.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы из нержавеющей стали марок 12Х18Н10Т и 08Х13. Для установки изделий на объекте предусмотрены штуцерные соединения.

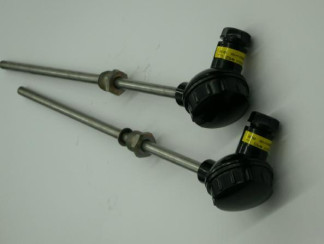

Фотографии общего вида КТС приведены на рисунках 1, 2.
| Диапазон измеряемых температур ТС комплекта/ диапазон измеряемой разности температур, °С: для КТСП: для КТСМ | от 0 до плюс 180/ от плюс 1 до плюс 180 от 0 до плюс 150/ от плюс 3 до плюс 150 |
| Условное обозначение НСХ ТС комплекта по ГОСТ 6651-2009: для КТСП: для КТСМ: | 100П, Pt100, Pt500, Pt1000 100М |
| Класс допуска ТС комплекта по ГОСТ 6651-2009: для КТСП: для КТСМ: | С В |
| а -температурный коэффициент ТС комплекта, °С-1: для КТСП: для КТСМ: | 0,00385; 0,00391; 0,00428 |
| Пределы допускаемого отклонения сопротивления ТС ком | |
| плекта от НСХ, °С: | |
| для КТСП: | |
| - для класса А: | ±(0,15+0,002|t|) |
| - для класса В: | ±(0,3+0,005 |t|) |
| для КТСМ: | |
| - для класса В: | ±(0,3+0,005 |t|) |
| - для класса С: | ±(0,6+0,01 |t|) |
| (t - значение измеряемой температуры) | |
| Класс допуска КТС: | |
| для КТСП: | |
| - для ТС классов А или В | 1 |
| - для ТС класса В | 2 |
| для КТСМ: | 2 |
| Пределы допускаемой погрешности КТС (основная | |
| допускаемая абсолютная или относительная погрешность из | |
| мерения разности температур): | |
| - для класса 1 | ±(0,05+0,001 ^T) °С или |
| ±(5MT +0,1) % | |
| - для класса 2 | ±(0,10+0,002^T) °С или |
| (ДТ - значение измеряемой разности температур) | ±(10/* ДT T +0,2) % |
| Время термической реакции КТС, с, не более: | |
| для КТСП-0193-01: | 40 |
| для КТСМ-0193-01: | 30 |
| для КТСП-0196-13, КТСП-0196-15, КТСП-0196-17, | |
| КТСП-0196-19: | 12 |
| для КТСП-0196-14, КТСП-0196-16, КТСП-0196-18, | |
| КТСП-0196-20: | 8 |
| для остальных КТС: | 20 |
| Условное давление измеряемой среды, Ру, МПа: | |
| для КТСП-0193-01, КТСМ-0193-01: | 10 |
| для КТСП-0196-03, КТСП-0196-03Б, КТСП-0196-08, КТСП- | |
| 0196-08Б, КТСМ-0196-03, КТСМ-0196-03Б: | 0,63 |
| для КТСП-0196-13, -20: | 0,4 |
| для остальных КТС: | 6,3 |
| Степень защиты от воздействия пыли и воды | |
| по ГОСТ 14254-96: | IP54, IP55, IP65. |
| По устойчивости к механическим воздействиям | N3, F3 |
| по ГОСТ Р 52931-2008. | |
| Средняя наработка до отказа КТС, ч, не менее | 50000 |
| Вероятность безотказной работы за 500 ч, не менее | 0,80 |
| Габаритные размеры ТС комплекта, мм: | |
| наружный диаметр защитной арматуры | от 5 до 10 |
| длина монтажной части защитной арматуры | от 60 до 500 |
| Масса КТС, кг | от 0,055 до 1,088 |
| По устойчивости к климатическим воздействиям КТС имеют: обыкновенное исполнение | |
| С4 по ГОСТ Р 52931-2008; тропическое исполнение Т3 по ГОСТ 15150-69, но при темпера | |
| туре окружающего воздуха от 5 до 50 °С и верхнем значении относительной влажности воз | |
| духа 98 % при 35 °С и более низких температурах с конденсацией влаги. | |
Знак утверждения типа наносится на титульный лист (в левом верхнем углу) паспорта или руководства по эксплуатации типографским способом.
- ТС с индексом «1» - 1 шт.;
- ТС с индексом «2» - 1 шт.
- руководство по эксплуатации 20002.822.090 РЭ- 1 экз.
осуществляется в соответствии с разделом 7 Руководства по эксплуатации 20002.822.090 РЭ, утвержденным ГЦИ СИ ФГУП «ВНИИМС», 22.02.2012.
Основные средства поверки:
Вольтметр цифровой 7-54/3. Класс точности 0,02;.
Термостат нулевой ТН-3М. Погрешность воспроизведения точки плавления льда± 0,02 °С; Термостат паровой ТП - 2. Погрешность±0,03 °С;
Калибратор температурный эталонный КТ-500. Пределы допускаемой основной погрешности воспроизводимых температур ± (0,05+0,06 x t/100);
Эталонный платиновый термометр сопротивления 2 разряда ПТС-10М;
Термостат жидкостный ТР-1. Диапазон воспроизведения температур от 40 до 200 °С. Стабильность поддержания температуры ±0,01 °С;
Мегаомметр Ф4101 Диапазон измерений 0-100 МОм, номинальное напряжение 100 В. Основная погрешность ±2,5 %.
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации 20002.822.090 РЭ.
Нормативные и технические документы, устанавливающие требования к комплектам термопреобразователей сопротивления КТСП-0193, КТСП-0196, КТСМ-0193, КТСМ-0196:
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ТУ 4211-050-00226253-2005 «Комплекты термопреобразователей сопротивления типов КТСП-0193, КТСП-0196, КТСМ-0193, КТСМ-0196» Технические условия».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
