| Номер в госреестре | 27870-16 |
| Наименование СИ | Комплексы расходомерные |
| Обозначение типа СИ | КР |
| Изготовитель | ООО "Завод нефтегазового оборудования "ТЕХНОВЕК", г.Воткинск |
| Год регистрации | 2016 |
| Срок свидетельства | 30.03.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы расходомерные типа КР предназначены для измерения объёмного расхода жидкости (пресной, технической, подтоварной воды (поступающей с установок подготовки нефти), пластовой жидкости).
Принцип работы комплексов расходомерных типа КР основан на измерении ЭДС индукции в электропроводящей жидкости, движущейся в магнитном поле, создаваемом электромагнитной системой первичного преобразователя расхода (ППРЭ). Наведённая в жидкости ЭДС, зависящая от скорости потока, с помощью электродов в корпусе ППРЭ подаётся в блок измерения сигналов, где вычисляются текущие значения мгновенного расхода и суммированные значения объёма жидкости.
Вычисленные значения расхода отображаются на жидкокристаллическом индикаторе измерительного блока и линейно преобразуются в последовательность электрических импульсов, с нормированной ценной импульса 0,001; 0,01; 0,1 и 1 м .
Комплексы расходомерные типа КР могут применяться в нефтедобывающей отрасли (системы поддержания пластового давления), водоводы технологического назначения и городского коммунального хозяйства.

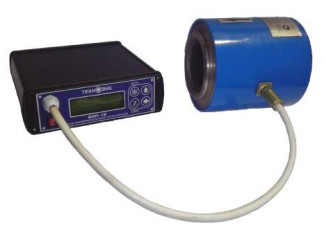

В зависимости от назначения выпускаются две модификации комплексов расходомерных типа КР: КР1 и КР2 (см. рисунки 1 и 2):
- модификация КР1 раздельного исполнения, состоит из ППРЭ (устанавливаемого в трубопровод), и блока измерительного переносного БИП-16 с автономным источником питания. К измерительному блоку БИП-16 может подключаться поочередно до 16 первичных преобразователей ППРЭ, информация о калибровочных коэффициентах которых записана в памяти прибора.
- модификация КР2 совместного исполнения, состоит из ППРЭ и блока электронного (БЭ). Монтируется непосредственно на трубопроводе в линии подачи жидкости. Комплекс КР2 имеет общепромышленное и взрывозащищенное исполнение.
Схема пломбирования блока измерительного БИП-16 и блока электронного БЭ от несанкционированного доступа приведена на рисунке 3.
Программное обеспечение (далее - ПО) состоит из программы для микроконтроллера. Метрологически значимая часть ПО в отдельный блок не выделяется. ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти прибора результатов измерений и вывода их на ЖК индикатор.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| КР1 | КР2 | |
| Идентификационное наименование ПО | BIP16_v1.2HEX | KP2_v1.3HEX |
| Номер версии (идентификационный номер) ПО | не ниже 1.2 | не ниже 1.3 |
| Цифровой идентификатор ПО | не используется | не используется |
ПО инсталлируется в микроконтроллер на заводе-изготовителе и в процессе эксплуатации не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Доступ к разъему для осуществления инсталляции ПО и блокировочному переключателю для ввода калибровочных коэффициентов защищен пломбой, которая устанавливается после проведения первичной или периодической поверки комплекса (см. рисунок 3).
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений программного обеспечения и измеренных (вычисленных) данных.
Основные метрологические и технические характеристики комплексов расходомерных типа КР приведены в таблице 2
Таблица 2
| Характеристика | Значение характеристики для модификации | |
| КР1 | КР2 | |
| 1 | 2 | 3 |
| Диаметр условного прохода (Ду), мм | 32, 65, 100 | |
| Рабочее давление, МПа (кг/см ), не более | 25(250) | |
| Диапазон измерений расхода (Qmin - Qmax), м3/ч - Ду 32 - Ду 65 - Ду 100 | от 0,3 до 35 от 1,3 до 145 от 3 до 340 | |
| Пределы допускаемой относительной погрешности комплекса, %: - в диапазоне расходов от Qmax до 0,025Qmax - в диапазоне расходов от 0,025Qmax до Qmin | ± 1,5 ± 2,5 | |
| Параметры рабочей жидкости: - наименьшая удельная проводимость, См/м - температура, °С - газосодержание, %, не более | 510-4 от плюс 1 до плюс 60 10 | |
| 1 | 2 | 3 |
| Условия эксплуатации: • температура окружающего воздуха, °С | ППРЭ от минус 60 до плюс 50 БИП-16 от минус 20 до плюс 50 | с индикатором от минус 40 до плюс 50 без индикатора от минус 60 до плюс 50 |
| • влажность окружающего воздуха при температуре плюс 35° С, %, не более • атмосферное давление, кПа | 95 | |
| от 84 до 106,7 | ||
| Длина прямолинейного участка трубопровода при монтаже датчика, не менее: - до - после | уу 5 3 | |
| Материал корпуса датчика и электродов | нержавеющая сталь 12Х18Н10Т | |
| Напряжение питания, В | 7,2 (6 х АА) | 24 ± 3 |
| Потребляемая мощность, Вт, не более | 3,5 | 3,5 |
| Вид взрывозащиты | - | 1Ex d mb IIB T6 Gb Х |
| Степень защиты оболочки по ГОСТ 14254-96 | IP65 | |
| Г абаритные размеры, мм | Ш1РЭ от 140 х 110 х 125 до 160 х 180 х 200 БИП-16, не более 190 х 170х 52 | от140х110х320 до160 х180 х 390 |
| Масса(без комплекта монтажных частей), кг | Ш1РЭ от 6 до 12,5 БИП-16, не более 1,5 | от 7,5 до 14 |
| Средний срок службы, лет, не менее | 12 | |
| Средняя наработка на отказ, ч, не менее | 30000 | |
наносится на маркировочную табличку, закрепленную на корпусе комплексов расходомерных типа КР способом, принятым на предприятии - изготовителе и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплект поставки комплексов расходомерных типа КР должен соответствовать данным таблицы 3.
| Наименование | Обозначение | Кол-во | Примечание |
| Комплексы расходомерные | КР1 КР2 | 1 шт. | Модификация в зависимости от заказа |
| Комплексы расходомерные типа КР. Паспорт | КР.00.000 ПС | 1 экз. | |
| Комплексы расходомерные типа КР. Руководство по эксплуатации. | КР.00.000 РЭ | 1 экз. | Допускается поставлять один экземпляр в один адрес отгрузки |
| Инструкция. ГСИ. Комплексы расходомерные типа КР. Методика поверки | МП 0352-2-2015 | 1 экз. | |
| Комплект монтажных частей | 1 компл. | По отдельному заказу | |
| Источник питания тока 24В | 1 |
осуществляется по документу МП 0352-2-2015 «Инструкция ГСИ. Комплексы расходомерные типа КР. Методика поверки», утвержденному ФГУП «ВНИИР» 20 ноября 2015 г.
Основное поверочное оборудование:
- рабочий эталон единицы объемного расхода (объема) воды 2-го разряда в диапазоне от 0,3 до 200 м /ч, пределы относительной погрешности ± 0,33 %;
- барометр-анероид контрольный М-67, диапазон измерений от 610 до 790 мм рт.ст., пределы абсолютной погрешности ± 8 мм рт.ст;
- гигрометр психрометрический ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, предел абсолютной погрешности ± 7 %; диапазон измерения температуры от 0 до 25 °C, абсолютная допускаемая погрешность ± 0,2 °С.
1 ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.
2 ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
3 ТУ 4213-008-49652808-2004 Комплекс расходомерный типа КР. Технические условия.
| Зарегистрировано поверок | 1052 |
| Поверителей | 10 |
| Актуальность данных | 25.10.2025 |
