| Номер в госреестре | 27033-13 |
| Наименование СИ | Приборы для измерений шероховатости поверхности |
| Обозначение типа СИ | Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3(С.С.) |
| Изготовитель | ООО "Завод трубопроводных систем", г. Пенза; ООО "Машиностроитель", г. Пенза (срок свидетельства: 28.11.2018г.). |
| Год регистрации | 2013 |
| Срок свидетельства | 21.11.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений шероховатости поверхности Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3(С.С.) (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности).
Приборы состоят из измерительного преобразователя и микропроцессорного блока.
Измерительный преобразователь прибора представляет собой индуктивный датчик с опорой на измеряемую поверхность. Особенностью приборов является возможность измерений в любом положении измерительного преобразователя, в том числе, в вертикальной плоскости. На лицевой панели микропроцессорного блока расположены клавиши управления режимами работы и жидкокристаллический экран для индикации в цифровом виде значений параметров шероховатости Ra, Rz, Rmax, Sm, диагностической и другой информации в цифровом, буквенном и символьном виде в зависимости от заданных режимов работы и результатов измерений.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессорном блоке. Питание приборов осуществляется от внешнего источника питания постоянного тока или от батареи, что позволило сделать приборы переносными и использовать их в цехах предприятий или в полевых условиях.
Приборы Сейтроник ПШ8-1(С.С.) (рисунок 1) представляют собой портативные приборы, работающие в режиме профилометра.

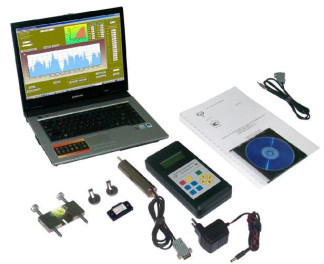

Приборы Сейтроник ПШ8-3(С.С.) (рисунок 2) могут работать в режиме профилометра, а в комплексе с персональным компьютером в режиме профилографа-профилометра. При этом приборы обеспечивают измерение параметров шероховатости Ra; Rz; Rmax; Sm; tp; S; Rp; Rv; Rq; Xq; Ха; Lo; lo; D; Aq; Да, запись измеренного профиля поверхности и вывод значений параметров шероховатости в цифровом виде на экран монитора и принтер.
Программное обеспечение позволяет выделять отдельные участки профилограммы и производить для них расчет значений параметров шероховатости, а также производить накопление и сохранение результатов измерений и последующую их статистическую обработку.
Может комплектоваться мерой шероховатости и приборной стойкой.
Приборы Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3(С.С.) имеют в своем составе программное обеспечение, разработанное для конкретной измерительной задачи и осуществляющее также функции управления процессом измерений.
Приборы Сейтроник ПШ8-3(С.С.) имеют так же внешнее программное обеспечение, записанное на CD-диск._
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| «СЕЙТРОНИК ПШ8-1(С.С.)» | «СЕЙТРОНИК ПШ8-1(С.С.)» | v.1 | B8F0 | CRC16 |
| «СЕЙТРОНИК ПШ8-3(С.С.)» | «СЕЙТРОНИК ПШ8-3(С.С.)» | v.1 | B8F0 | CRC16 |
| Profil | Profil | v 2.0 | - | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
| Модели приборов | Сейтроник ПШ8-1(С.С.) | Сейтроник ПШ8-3(С.С.) |
| Измеряемые параметры шероховатости: | Ra; Rz; Rmax; Sm | Ra; Rz; Rmax; Sm; tp; S; Rp; Rv; Rq; ^q; ^; Lo; lo; D; Aq; Да |
| - автономно | Ra; Rz; Rmax; Sm | Ra; Rz; Rmax; Sm |
| - с персональным компьютером | Ra; Rz; Rmax; Sm; tp; S; Rp; Rv; Rq; ^q; ^; Lo; lo; D; Aq; Да | |
| Принцип измерения | контактный | |
| Диапазон измерений параметров шероховатости, мкм: Ra, мкм Rz, мкм Rmax, мкм Sm, мкм tp, % | от 0,04 до 12,5 вкл. от 0,16 до 50,0 вкл. от 0,16 до 50,0 вкл. от 8,0 до 250,0 вкл. | от 0,04 до 12,5 вкл. от 0,16 до 50,0 вкл. от 0,16 до 50,0 вкл. от 8,0 до 250,0 вкл. от 0 до 100 вкл. |
| Отсечка шага 1c, мм | 0,25; 0,8; 2,5 | |
| Максимальная длина оценки lc, мм | 12,5 | |
| Число базовых длин в длине оценки | 1; 3; 5 | |
| Радиус щупа, мкм | 10 (5; 2) | |
| Фильтр | 2RC-FC | |
| Максимальное значение | |
| статического измерительного | |
| усилия, Н: | |
| - при радиусе кривизны вершины щупа 0,005 и 0,010 мм | 0,004 |
| - при радиусе кривизны вершины щупа 0,002 мм | 0,0007 |
| Максимальное значение | |
| постоянной изменения | |
| измерительного усилия, Н/м | |
| - при радиусе кривизны вершины щупа 0,005 и 0,010 мм | 200 |
| - при радиусе кривизны вершины щупа 0,002 мм | 35 |
| Пределы допускаемой основной | |
| относительной погрешности по | ±5 |
| параметру Ra, % | |
| Габаритные размеры, мм | |
| - микропроцессорный блок: | |
| -длина, | 196 |
| -ширина, | 100 |
| -высота | 40 |
| - первичный преобразователь: | |
| - диаметр, | 027 |
| - длина | 150 |
| Питание от: | |
| - аккумулятора, В | 5 ± 10 %; |
| (4 никель-металл-гидридных | |
| аккумулятора типа HR6 (АА) 1,2 | |
| В емкостью не менее 2800 мАч) | |
| - внешнего источника питания напряжением, В | 9+15% 9-10% |
| Масса, кг, не более: | |
| - микропроцессорный блок с | 0,5 |
| аккумуляторами - первичный преобразователь | 0,5 |
| Диапазон рабочих температур, °С | От +10 до +35 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
| Преобразователь первичный (датчик) | 1 шт. |
| Микропроцессорный блок | 1 шт. |
| Адаптер питания | 1 шт. |
| Аккумуляторы типа HR6 (AA) | 4 шт. |
| Насадка сменная | 2 шт. |
| Опора | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| CD с программным обеспечением (только для модели Сейтроник ПШ8-3(С.С.)) | 1 шт. |
| Кабель соединительный для связи с ПК (только для модели Сейтроник ПШ8-3(С.С.)) | 1 шт. |
осуществляется в соответствии с разделом 4 «Методы и средства поверки» Руководства по эксплуатации ПШ8-1.401.16.26.00.00.00 РЭ, утвержденным ФГУП «ВНИИМС» 15 августа 2013 г.
Основные средства поверки:
- эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78.
Сведения о методах измерений содержатся в разделе 2 документа ПШ8-
1.401.16.26.00.00.00РЭ «Приборы для измерений шероховатости поверхности «Сейтроник ПШ8-1(С.С.)», «Сейтроник ПШ8-3(С.С.)». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для измерений шероховатости Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3(С.С.)
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025.1600 мкм».
ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры».
ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики».
ТУ 3943-001-97517098-2013 «Приборы для измерений шероховатости поверхности «СЕЙТРОНИК ПШ8-1(С.С.)», «СЕЙТРОНИК ПШ8-2(С.С.)», «СЕЙТРОНИК ПШ8-3(С.С.)», «СЕЙТРОНИК ПШ8-4(С.С.)», «СЕЙТРОНИК ПШ9-1(С.С.)».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 125 |
| Поверителей | 12 |
| Актуальность данных | 03.08.2025 |
