| Номер в госреестре | 22587-12 |
| Наименование СИ | Телеконтроллеры |
| Обозначение типа СИ | Интелекон |
| Изготовитель | ООО НПП "Горизонт", г.Екатеринбург; Филиал ФГУП "НПО автоматики" "ОКБ Автоматика", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 30.07.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Телеконтроллеры «ИНТЕЛЕКОН» (далее - телеконтроллеры) предназначены для измерений сигналов первичных преобразователей, преобразования результатов измерений в значения параметров энергоносителя (температуры, расхода, давления), тепловой и электрической энергии, расхода энергоносителей (вода и природный газ) и отображения на встроенном индикаторе, а также для хранения информации в энергонезависимой памяти, обмена с внешними устройствами и формирования управляющих команд для исполнительных устройств с алгоритмами управления и регулирования.
Принцип действия телеконтроллеров «ИНТЕЛЕКОН» основан на измерении и преобразовании сигналов измерительных преобразователей температуры, расхода, давления и электрической энергии в измеряемые ими величины, расчёте по измеренным значениям тепловой энергии, расхода энергоносителя в соответствии с ГОСТ 8.586.5-2005.
Телеконтроллеры состоят из корпуса, на котором расположены кнопки управления, ЖК-дисплей, разъемы для подключения измерительных преобразователей и внешних устройств.
Телеконтроллеры имеют:
- до 12 входов (каналов), предназначенных для подключения первичных преобразователей с унифицированным токовым выходным сигналом (от 0 до 20) мА;
- до 3 входов (каналов), предназначенных для подключения первичных преобразователей с интерфейсом RS-485 или с интерфейсом 1Wire;
- до 12 входов (каналов), предназначенных для подключения первичных преобразователей с импульсным выходным сигналом.
Телеконтроллеры имеют до 8 релейных выходов, которые могут быть запрограммированы для выполнения различных функции управления, индикации отказов или сигнализации.
Телеконтроллеры имеют степень защиты от проникновения твердых предметов и воды IP45 по ГОСТ 14254-96.
В составе телеконтроллеров используется программное обеспечение, указанное в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения телеконтроллеров_
| Идентификационный номер программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| H.15.8 | V15.8.hex | 15.8 | 0x87 | Byte sum(x8) |
лист № 2 всего листов 4
Доступ к изменению параметров и конфигурации телеконтроллеров защищен паролями, являющимися 4-разрядными десятичными числами.
Защита программного обеспечения телеконтроллеров от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

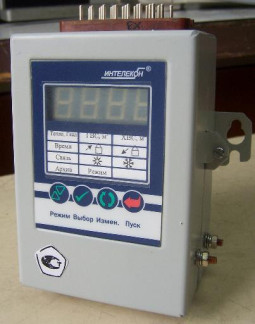

Внешний вид телеконтроллеров представлен на рисунке 1.
место пломбирования
| Наименование характеристики | Значение характеристики |
| Диапазон измерений унифицированных сигналов: - тока, мА - количества импульсов, имп. | 0 - 20 0 - 1000 |
| Пределы допускаемой основной приведенной погрешности при измерении и преобразовании унифицированных сигналов, % | ± 0,25 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % | ± 0,25 |
| Пределы допускаемой абсолютной погрешности при измерении интервалов времени, с/сут | ± 2 |
| Пределы допускаемой относительной погрешности при расчете расхода природного газа, % | ± 0,5 |
| Пределы допускаемой относительной погрешности при расчете тепловой энергии, % | ± 0,1 |
| Напряжение питания, В | 220±22 |
| Потребляемая мощность, Вт, не более | 3 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 150х125х75 |
| Масса, кг, не более | 1,5 |
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при 35 °С, %, не более | минус 10 - 50 84 - 107 95 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
наносится в левом верхнем углу титульного листа руководства по эксплуатации и паспорта типографским способом, а также на корпус телеконтроллера «ИНТЕЛЕКОН» методом наклейки.
| Наименование | Обозначение | Количество |
| Телеконтроллер «ИНТЕЛЕКОН» | ЮГИШ.468363.011 | 1 |
| Руководство по эксплуатации | ЮГИШ. 468363.011 РЭ | 1 |
| Паспорт | ЮГИШ. 468363.011 ПС | 1 |
| Методика поверки | МП 01-221-2002 | 1 |
| Дискета с программным обеспечением | 1 |
осуществляется по документу «ГСИ. Телеконтроллеры «ИНТЕЛЕКОН». Методика поверки МП 01-221-2002 с изм. №1», утвержденным ФГУП «УНИИМ» в 2012 г.
Эталон, применяемый при поверке:
- прибор В1-12, диапазон тока (0-100) мА, относительная погрешность ± 0,005 %.
Методика измерений содержится в документе «Телеконтроллеры «ИНТЕЛЕКОН». Руководство по эксплуатации ЮГИШ. 468363.011 РЭ».
Нормативные и технические документы, устанавливающие требования к телеконтроллерам «ИНТЕЛЕКОН»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ЮГИШ. 468363.011 ТУ «Телеконтроллеры «ИНТЕЛЕКОН». Технические условия.
При осуществлении торговли и товарообменных операций.
