| Номер в госреестре | 19320-12 |
| Наименование СИ | Расходомеры-счетчики жидкости и газа |
| Обозначение типа СИ | ОР-Vo-A |
| Изготовитель | ЗАО НПП "Импульс", г.Химки, ООО "ВЕКТОР-Д", г.Химки |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 3 года; для мод. ОР-Vо-РЭ - 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счётчики жидкости и газа ОР-У0-Л (далее - расходомер) предназначены для измерений объёмного расхода (далее - расхода) и объёма жидкости и газа.
Расходомеры состоят из первичного преобразователя расхода (далее - первичный преобразователь, преобразователь), и вторичного электронного прибора.
Первичный преобразователь расхода ролико-лопастного типа непосредственно воспринимает расход измеряемой среды и преобразует его во вращение вала, на котором закреплён излучатель из мягкой магнитной стали. Первичный преобразователь состоит из измерительной части, помещённой в капсулу с крышкой. В крышку капсулы вворачивается датчик Холла или индуктивный датчик.
С помощью этих датчиков, взаимодействующих с излучателем, закрепленным на роторе, вращение вала преобразуется в импульсный электрический сигнал (частота от 0 до 3000 Гц, скважность 2, амплитуда от 5 до 30 В, длительность фронтов не более 10 мкс). «Вес» импульса кратен объёму рабочей камеры первичного преобразователя и указывается в паспорте расходомера.
Вторичный электронный прибор преобразует этот сигнал в цифровой код, производит обработку полученной информации и отображает результаты в физических единицах на цифровом индикаторе.
Выпускаются три модификации ОР-У0-Э, ОР-У0-С и ОР-У0-Т, различающиеся пределами допускаемой основной относительной погрешности измерений расхода и объёма рабочей среды.
В качестве вторичного электронного прибора используется микропроцессорный двухканальный электронный прибор MC-75 с цифровой индикацией измеряемых параметров (далее - электронный прибор), имеющий интерфейс для передачи информации на устройства верхнего уровня.
Запись обозначения расходомера при его заказе и в документации другой продукции, в которой он может быть применен, должна содержать буквенно-цифровые комбинации в соответствии со структурой, приведенной в таблице 1.
Таблица 1
|    1  |    2  |    3  |    4  |    5  |    6  | |||||||
|    ОР  |    -  |    -  |    А  |    -  |    Х  |    -  |    Х  |    -  |    Х  |    -  |    Х  |
Обозначения характеристик для различных вариантов исполнений расходомеров приведены в таблице 2.
Таблица 2
|    Номер характеристики  |    Буквенно-цифровое обозначение характеристики  |    Наименование характеристик  |
|    1  |    Объём рабочей камеры  | |
|    2  |    2 см3  | |
|    40  |    40 см3  | |
|    100  |    100 см3  | |
|    400  |    400 см3  | |
|    1000  |    1000 см3  |
|    Номер характеристики  |    Буквенно-цифровое обозначение характеристики  |    Наименование характеристик  |
|    2  |    Модификация  | |
|    Э  |    Э  | |
|    С  |    С  | |
|    Т  |    Т  | |
|    3  |    Рабочая среда  | |
|    Ж  |    Жидкость  | |
|    Г  |    Газ  | |
|    4  |    Максимальное рабочее давление  | |
|    0,6  |    0,6 МПа  | |
|    1,0  |    1,0 МПа  | |
|    1,6  |    1,6 МПа  | |
|    50,0  |    50,0 МПа  | |
|    5  |    Цена импульса выходного сигнала расходомера, миллилитров на импульс  | |
|    ХХХ  |    От 0,02 до 1000  | |
|    6  |    Комплектация вторичным электронным прибором MC-75  | |
|    1  |    Да  | |
|    0  |    Нет  |
Пример обозначения изделия при заказе. «Расходомеры-счётчики жидкости и газа ОР -40-С-Ж-1,0-10-1», КУНИ.407279.001 ТУ, что означает Расходомер-счётчик жидкости и газа ОР с характеристиками:
- «40» - объём рабочей камеры 40 см3;
- «С» - модификация С;
- «Ж» - рабочая среда жидкость;
- «1,0» - максимальное рабочее давление 1,0 МПа;
- «10 » - цена импульса выходного сигнала расходомера 10 миллилитров / импульс;
- «1» - комплектация вторичным электронным прибором MC-75.

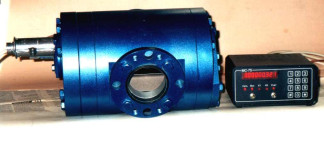

Общий вид расходомеров показан на рисунках 1 - 4.
Для защиты расходомера от несанкционированного доступа в местах, указанных на рисунках 5, 6 и 7, размещают пломбы.
|    Наименование характеристик  |    Значения характеристик  | ||||
|    Объём измерительной камеры Vo, см3  |    2  |    40  |    100  |    400  |    1000  |
|    Диаметр условного прохода преобразователя OP-Vo-A, мм  |    6  |    20  |    25  |    50  |    100  |
|    Пределы допускаемой основной относительной погрешности измерений расхода и объёма газа, %: - модификация OP-Vo^ - модификация OP-Vo-O - модификация OP-Vo-T  |    ±0,2 ±1,0 ±1,5  |    ±0,2 ±0,5 ±1,5  |    ±0,2 ±0,5 ±1,5  |    ±0,2 ±0,5 ±1,5  |    ±0,2 ±0,5 ±1,5  |
|    Пределы допускаемой основной относительной погрешности измерений расхода и объёма жидкости, %: - модификация OP-Vo^ - модификация OP-Vo-O - модификация OP-Vo-T  |    ±0,1 ±0,25 ±0,5  |    ±0,1 ±0,2 ±0,5  |    ±0,1 ±0,2 ±0,5  |    ±0,1 ±0,2 ±0,5  |    ±0,1 ±0,2 ±0,5  |
|    Наименьший объем рабочей среды, измеряемый расходомером, дм3:  |    0,2  |    0,4  |    1,0  |    4,0  |    10,0  |
|    Нижний предел измерений расхода газа, Qmin, дм3/мин - модификация OP-Vo^ - модификация OP-Vo-O - модификация OP-Vo-T  |    0,1 0,5 1,0  |    0,2 1,0 2,0  |    0,5 5.0 10.0  |    2,0 20,0 30,0  |    5.0 30.0 40.0  |
|    Верхний предел измерений расхода газа, Qmax, дм3/мин  |    10  |    100  |    300  |    800  |    3000  |
|    Нижний предел измерений расхода жидкости, Qmin, дм3/мин - модификация OP-Vo^ - модификация OP-Vo-O - модификация OP-Vo-T  |    0,06 0,3 2,0  |    0,12 0,6 4,0  |    1,25 3.0 6.0  |    3.0 6.0 8,0  |    4,5 9.0 10.0  |
|    Верхний предел измерений расхода жидкости, дм3/мин, для вязкостей: - 0,1<Qmax<10 сСт - 10< Qmax<100 cOr - 100< Qmax<2000 cСт  |    10 2,5 1,2  |    100 50 25  |    300 150 60  |    800 400 160  |    3000 1200 600  |
|    Диапазон кинематической вязкости рабочей жидкости, сСт  |    от 0,1 до 2000  | ||||
|    Максимальное рабочее давление Pраб, МПа: - исполнение обычное - исполнение специальное  |    1,6 50,0  |    1,6 50,0  |    1,0  |    0,6  |    0,6  |
|    Наименьший объем рабочей среды, измеряемый расходомером, дмз  |    0,2  |    0,4  |    1,0  |    4,0  |    10,0  |
|    Потеря давления при максимальном расходе газа, Па, не более: - модификация ОР^о-Э - модификация ОР-V^C - модификация ОР-V^T  |    100 1000 1500  | ||||
|    Потеря давления при максимальном расходе жидкости, Па, не более: - модификация ОР^о-Э - модификация ОР-V^C - модификация ОР-V^T  |    100 2000 2500  | ||||
|    Наименование характеристик  |    Значения характеристик  | ||||
|    Пределы допускаемой дополнительной погрешности от изменения температуры измеряемой среды, % / 10 °С: - с дуралюминиевым ротором - со стальным ротором  |    ± 0,066 ± 0,036  | ||||
|    Цена импульса выходного сигнала расходомера, миллилитров на импульс, max/min  |    2/0,02  |    40/0,04  |    100/1  |    400/4  |    1000/10  |
|    Напряжение электропитания постоянного тока, B  |    от 5 до 30  | ||||
|    Потребляемая мощность, Вт, не более  |    0,3  | ||||
|    Диапазон температуры рабочей среды, °С  |    от минус 40 до плюс 90  | ||||
|    Диапазон температуры окружающего воздуха, °С  |    от минус 40 до плюс 80  | ||||
|    Относительная влажность воздуха при температуре 35 °С, %, не более  |    80  | ||||
|    Атмосферное давление, кПа  |    от 84 до 106,7  | ||||
|    Габаритные размеры первичного преобразователя, мм - модификация ОР-^-Э - модификация ОР-V^C - модификация ОР-V^T  |    180х78х 117 120х78х 117 120х78х 117  |    300х92х 152 175х92х 152 175х92х 152  |    410х125х 177 213х125х 177 213х125х 177  |    520х180х 215 270х180х 215 270х180х 215  |    675х225х 260 375х225х 260 375х225х 260  |
|    Габаритные размеры электронного прибора MC-75, мм:  |    90х180х155  | ||||
|    Масса первичного преобразователя, кг, не более: - модификация ОР^о-Э - модификация ОР-V^C - модификация ОР-V^T  |    1,2 0,6 0,6  |    5,5 3.0 3.0  |    21 10 10  |    32 15 15  |    45 24 24  |
|    Масса электронного прибора MC-75, кг  |    0,45  | ||||
|    Средняя наработка на отказ, ч: - для модификаций OP-Vo-C, OP-Vo-T - для модификации OP-Vo^ Средний срок службы, лет - для модификаций OP-Vo-C, OP-Vo-T - для модификации OP-Vo^  |    55000 18000 15 10  | ||||
наносится типографским способом в центре титульного листа руководства по эксплуатации и паспорта, а также на лицевую панель вторичного прибора (счётного устройства) и корпус первичного преобразователя расхода методом наклейки.
1 Расходомер-счётчик жидкости и газа ОР-Vo-A (модификация и исполнение по заказу).............................................................................................................................. 1 шт.
2 Руководство по эксплуатации......................................................................1 экз.
2 Паспорт...........................................................................................................1 экз.
4 Методика поверки..........................................................................................1 экз.
осуществляется в соответствии с документом «Расходомеры-счётчики жидкости и газа ОР-Vo-A. Методика поверки». КУНИ.407279.001 МП, согласованным ГЦИ СИ ВНИИМС и утверждённым ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 6.01.2000 г.
Основные средства поверки: поверочные расходомерные установки (пределы допускаемой относительной погрешности измерений расхода и объёма жидкости ±(0,05.0,1)%, газа±(0,1...0,5)%.
Установка поверочная для счётчиков жидкости НМ-002;регистрационный № 37409
08 в Госрестре средств измерений, диапазон измеряемых расходов жидкости от 0,375 до 200 дм /мин, пределы допускаемой относительной погрешности измерений ± 0,02%.
Установка поверочная «МЕРАКС УП», регистрационный № 42575-09 в Госреестре средств измерений, диапазон измеряемых расходов жидкости от 0 до 5000 м3/ч, пределы допускаемой относительной погрешности измерений объёма жидкости ± 0,05%.
Установка поверочная счётчиков газа, изготовленная по технической документации фирмы «ELSTER ProduktionGmbH», Германия, заводской № 0902, регистрационный № 4397410 в Госреестре средств измерений, диапазон измеряемых расходов газа от 0,01 до 7500 м3/ч, пределы допускаемой относительной погрешности измерений объёма газа ± 0,3%.
Сведения о методиках (методах) измерений изложены в документе «Расходомеры-счётчики жидкости и газа OP-Vo-A». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам жидкости и газа ОР-У0-А
ГОСТ 28066-89. Счётчики жидкости камерные. Общие технические условия.
ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
Технические условия КУНИ.407279.001 ТУ. Расходомеры-счётчики жидкости и газа ОР-
Vo-A.
при осуществлении торговли и товарообменных операций.
