| Номер в госреестре | 14706-20 |
| Наименование СИ | Устройства измерительные D-2401-2 |
| Обозначение типа СИ | D-2401-2 |
| Изготовитель | "MMC International Corporation", США |
| Год регистрации | 2020 |
| Срок свидетельства | 25.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительные D-2401-2 предназначены для измерений уровня жидкости, уровня границы раздела жидкостей (нефть (нефтепродукт)/вода) и измерений температуры жидкости.
Принцип действия устройств измерительных D-2401-2 основан на измерениях уровня жидкости и уровня границы раздела жидкостей (нефть (нефтепродукт)/вода) с помощью измерительной ленты, на конце которой расположен зонд с датчиками контакта со средой. Температура жидкости измеряется с помощью первичного преобразователя температуры, расположенного внутри зонда, и вторичного преобразователя, расположенного в блоке электроники.
При достижении зондом поверхности жидкости блок электроники выдает непрерывный звуковой сигнал, при прохождении зондом границы раздела жидкостей (нефть (нефтепродукт)/вода) - прерывистый звуковой сигнал. Переход из газовой фазы в жидкую детектируется с помощью пары пьезоэлектрических сенсоров, а уровень границы раздела жидкостей (нефть (нефтепродукт)/вода) определяется по сенсору электрической проводимости. Температура среды отображается на жидкокристаллическом индикаторе.
Устройства измерительные D-2401-2 состоят из основания с ручкой для переноски, вращающейся катушки, на которую наматывается измерительная лента, и блока электроники с элементом питания. Лицевая панель блока электроники имеет маркировочную табличку, жидкокристаллический индикатор и кнопки управления. Внутри ленты размещены изолированные проводники для подвода питания и передачи сигналов между блоком электроники и датчиками, расположенными внутри зонда, закрепленного на конце ленты.
Устройства измерительные D -2401-2 могут снабжаться защитным кожухом.

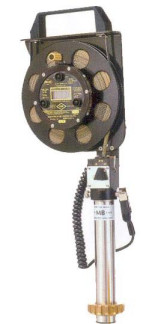

Общий вид средства измерений представлен на рисунке 1.
а - вид без защитного кожуха; б - вид с защитным кожухом Пломбирование устройств измерительных D-2401-2 не предусмотрено.
Программное обеспечение выполняет функции обработки информации от датчиков, отображения на дисплее температуры жидкости, формирования звуковых сигналов.
Программное обеспечение устанавливается в энергонезависимую память устройств измерительных D-2401-2 на заводе-изготовителе и не может быть считано или модифицировано. Конструкция устройств измерительных D-2401-2 исключает возможность несанкционированного влияния на программное обеспечение СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений уровня жидкости и уровня границы раздела жидкостей, м: - без защитного кожуха - с защитным кожухом | от 0 до 15 от 0 до 30 от 0 до 37 от 0 до 50 от 0 до 15 от 0 до 20 от 0 до 30 от 0 до 35 |
| Диапазон измерений температуры, °С | от 0 до +80 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости и уровня границы раздела жидкостей, мм | ±3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - номинальное напряжение постоянного тока, В | 9 |
| - потребляемый ток, мА, не более | 10 |
| Продолжительность работы от одной батареи, ч, не менее | 500 |
| Габаритные размеры, мм, не более | |
| - длина | 150 |
| - ширина | 230 |
| - высота | 600 |
| Масса без защитного кожуха, кг, не более | 6,5 |
| Масса с защитным кожухом, кг, не более | 14 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +80 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 7500 |
Знак утверждения типананосится на лицевую панель блока электроники и титульные эксплуатации и паспорта типографским способом. | листы руководства по |
Комплектность | |
| Таблица 3 - Комплектность средства измерений |
| Наименование | Обозначение | Количество |
| Устройство измерительное | D-2401-2 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | РТ-МП- 7541-449-2020 | 1 экз. |
осуществляется по документу РТ-МП-7541-449-2020 «ГСИ. Устройства измерительные D-2401-2. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07.09.2020 г. Основные средства поверки:
- рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компарированная в соответствии с МИ 1780-87 по 3-му разряду согласно приказу Росстандарта от 29.12.2018 № 2840;
- микроскоп отсчетный МПБ-2 (регистрационный номер в Федеральном информационном фонде 1120-57);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ -1-2 (регистрационный номер в Федеральном информационном фонде 32777-06);
- измеритель температуры многоканальный прецизионный МИТ 8.10М1 (регистрационный номер в Федеральном информационном фонде 19736-11);
- термостат переливной прецизионный ТПП-1.1 (регистрационный номер в Федеральном информационном фонде 33744 -07) с диапазоном воспроизводимых температур от 0 до 80 °C, нестабильность поддержания температуры ±0,01 °С;
- термостат переливной прецизионный ТПП-1.3 (регистрационный номер в Федеральном информационном фонде 33744 -07) с диапазоном воспроизводимых температур от 0 до 80 °C, нестабильность поддержания температуры ±0,01 °С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в разделах 4 и 5 руководства по эксплуатации.
Техническая документация изготовителя «MMC International Corporation»
Приказ Росстандарта от 30.12.2019 № 3459 об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Приказ Росстандарта от 29.12.2018 № 2840 об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
| Зарегистрировано поверок | 317 |
| Поверителей | 19 |
| Актуальность данных | 13.06.2025 |
