| Номер в госреестре | 13455-12 |
| Наименование СИ | Комплексы универсальные ртутеметрические |
| Обозначение типа СИ | УКР-1МЦ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная Экологическая Фирма "ЭкОН" (ООО "НПЭФ "ЭкОН"), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы универсальные ртутеметрические УКР-1МЦ (далее по тексту - комплексы) предназначены для измерения содержания ртути в атмосферном воздухе населенных мест и закрытых помещений, в воздухе рабочей зоны промышленных предприятий, в воде, почве и других средах (биосредах, продуктах питания и т. д.).
В основу работы комплексов положен беспламенный атомно-абсорбционный метод, основанный на измерении поглощения излучения с длиной волны 253,7 нм атомами ртути, содержащимися в воздухе или выделенными из анализируемой твердой или жидкой пробы путем восстановления до элементного состояния.
Комплексы представляют собой модульные конструкции, состоящие из блока анализа и индикации (газортутного анализатора), систем аналитического выделения паров ртути из исследуемых образцов, блоков питания.
Блок анализа и индикации представляет собой преобразователь фототоков, пропорциональных количеству ртути в прокачиваемом через прибор воздухе, в пропорциональный электрический сигнал. Анализатор является компактным переносным устройством, содержит в себе элементы двухлучевого атомно-абсорбционного фотометра: источник излучения, измерительные кюветы, амальгаматор, фотоприемники с максимумом спектральной чувствительности на длине волны 220-260 нм, микронасос, датчик расхода анализируемого воздуха, измерительный блок.
Микропроцессорный блок обработки данных состоит из электронной микропроцессорной платы и платы жидкокристаллического графического дисплея (с регулируемой подсветкой), монтируется внутри блока анализа и индикации. Блок обеспечивает управление процессом измерения, формирование результата измерений на основе промежуточных вычислений, цифровую индикацию результатов измерения, связь прибора с компьютером через RS-232. Результат измерения выдается непосредственно на табло в единицах концентрации массы ртути (нг/дм3 или мг/м3) для проб воздуха и единицах массы (нг = мг-10-6 ) для конденсированных сред, а при работе в программе «УКР-Аналитика» результат выводится на дисплей компьютера.
Блок аналитический ПАР-3М предназначен для выделения паров ртути из жидких проб с помощью химического восстановителя. Блок состоит из опорного штатива, на котором помещаются: аналитическая ячейка, устройство ввода проб с барботером, обратный холодильник и ловушка для нейтрализации кислых газов и осушки паров ртути.
Устройство возгонки и накопления УВН-1А предназначено для выделения паров ртути из твердых минеральных образцов (почвы, строительные материалы и др.) путем термического разложения пробы.
Количественные измерения содержания ртути проводятся на основе предварительной калибровки газоанализатора с помощью аттестованных генераторов ртутно-воздушных смесей, калибровочных растворов, приготовленных из стандартных образцов раствора солей ртути, а также порошкообразных стандартных образцов массовой доли ртути.

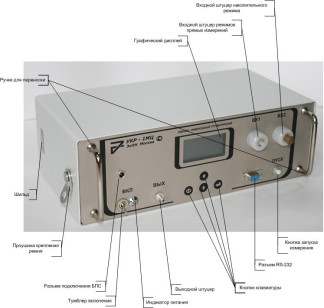

Внешний вид блока анализа и индикации комплекса приведён на рисунке 1.
Рисунок 1.
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| UKRMC firmware | Contr v.2 03.hex Disp v.2 03.hex Graph v.2.03.bin | v.2.03* | afa79a0a c018df36 8c47e61d | CRC32 |
* - v.2.03 - метрологически значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А, по МИ 3286-2010.
ПО комплекса идентифицируется датой создания, номером версии и контрольной суммой при программировании прибора на предприятии-изготовителе. После программирования осуществляется дополнительный визуальный контроль номера версии ПО, который при каждом запуске комплекса отображается на экране.
Метрологические и технические характеристики комплекса приведены в таблицах 2 и 3. Таблица 2
Метрологические характеристики
| Наименование | Характеристики УКР-1МЦ |
| 1 | 2 |
| Диапазоны измерений массовой концентрации ртути: - в воздухе, мг/м3 - в жидких средах, мг/дм3 - в твердых минеральных веществах, мг/кг | от 0,00001 до 0,05 от 0,00001 до 0,025 от 0,02 до 10 |
| Пределы допускаемого значения относительной погрешности измерения ртути в воздухе, воде и твердых средах, %, не более * | ±20 |
| Объем исследуемой пробы: - воздуха, дм3 - жидкости, см3 - твердого минерального вещества, мг | 0,5; 1,0; 5,0; 10,0 1,0 - 20,0 2,5 - 50,0 |
* Пределы допускаемого значения относительной погрешности измерения содержания ртути в твердых и жидких средах (органических и минеральных) относятся непосредственно к процедуре анализа минерализата органических продуктов и воздушно-сухих проб минеральных веществ. Дополнительная погрешность, связанная с процессами отбора и подготовки проб, настоящим документом не определена и регламентируется нормативными документами по конкретному виду продукции.
Таблица 3
_Технические характеристики_
| Наименование | Характеристики УКР-1МЦ |
| Время прогрева комплексов, мин, не более | 10 |
| Время непрерывной работы, час, не более | 8 |
| Время проведения одного измерения при анализе: | |
| - воздуха, мин, не более | от 0,5 до 10 |
| - жидких сред, мин, не более | 2 |
| - твердых минеральных веществ, мин, не более | 6 |
| Мощность, потребляемая | |
| - блоком анализа и индикации, Вт, не более | 40 |
| - устройством возгонки и накопления УВН-1А, | |
| Вт, не более | 120 |
| Напряжение питания, В | 12 ± 0,5 |
| Г абаритные размеры, мм, не более | |
| - блока анализа и индикации | 340x110x190 |
| - блока аналитического ПАР-3М | 410x115x160 |
| - устройства возгонки и накопления УВН-1А | 250x230x220 |
| Масса, кг, не более | |
| - блока анализа и индикации | 3,80 |
| - блока аналитического ПАР-3М | 1,65 |
| - устройства возгонки и накопления УВН-1 А | 5,20 |
| Рабочие условия применения и показатели надежности: | |
| о/~' -температура окружающего воздуха, С -атмосферное давление, кПа -относительная влажность, % при 35 оС, не более -средняя наработка на отказ, часов, не менее -средний срок службы, лет, не менее | от плюс 10 до плюс 35 84 - 106 80 200 5 |
Знак утверждения типа средств измерений наносится фотохимическим способом на лицевую панель блока анализа и индикации.
Комплектность средства измерения приведена в таблице 4.
Таблица 4
| Наименование | Кол-во |
| Комплекс универсальный ртутеметрический УКР-1МЦ в составе: | |
| Блок анализа и индикации со встроенными аккумуляторами и комплектом ЗИП | 1 шт. |
| Блок аналитический ПАР-3М с комплектом ЗИП | 1 шт. |
| Устройство возгонки и накопления УВН-1 А с комплектом ЗИП | 1 шт. |
| Сетевой адаптер | 1 шт. |
| Щуп поисковый | 1 шт. |
| Программное обеспечение, кабель RS-232. | 1 шт. |
| Паспорт | 1 шт. |
| Руководство по эксплуатации, | 1 шт. |
| Инструкция по поверке. | 1 шт. |
Составные части комплекса могут поставляться отдельно.
Поверка комплекса универсального ртутеметрического УКР-1МЦ проводится в соответствии с Инструкцией по поверке ИП 1707-2012, утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 12 июля 2012 г.
Основные средства поверки:
- генераторы паров ртути ГПР-2, пределы допускаемой относительной погрешности ±10% (Госреестр № 20695-00).
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам универсальным ртутеметрическимо УКР-1МЦ
Технические условия ТУ 4317-008-41987679-10.
Выполнение работ по обеспечению безопасных условий и охраны труда.
