| Номер в госреестре | 99375-26 |
| Наименование СИ | Комплекс аналитический |
| Обозначение типа СИ | АКГ-Пурус 2.2 |
| Изготовитель | Федеральное государственное автономное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс аналитический АКГ-Пурус 2.2 (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4) в гелии.
К данному типу средств измерений относится комплекс аналитический АКГ-Пурус 2.2, зав. № 003.
Принцип действия комплекса:
- по измерительным каналам объемной доли водорода и оксида углерода - газовая хроматография с детектором RCD (детектор горячего восстановления оксида ртути/УФ-абсорбции, ГХ-HgO);
- по измерительному каналу объемной доли азота - газовая хроматография с детектором PDD (пульсирующий разрядный гелиево-ионизационный детектор);
- по измерительным каналам объемной доли диоксида углерода и метана - газовая хроматография с детектором FID (пламенно-ионизационный детектор).
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса
| Средство измерений | Заводской номер | Примечание |
| Газоанализатор хроматографический Paramount 9000R-A-2 с детектором RCD | 1287 | Определяемые компоненты: водород, оксид углерода |
| Газоанализатор хроматографический Paramount 9000P-A-2 с детектором PDD | 1297 | Определяемый компонент: азот |
| Газоанализатор хроматографический Paramount 9000F-A-2 с детектором FID | 1294 | Определяемые компоненты: диоксид углерода, метан |
Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:
- газоанализаторы;
- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;
- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);
- системы электроснабжения.
Комплекс обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;
- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.
Общий вид комплекса приведен на рисунке 1. Структурная схема комплекса приведена на рисунке 2. Пломбирование комплекса не предусмотрено.
Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

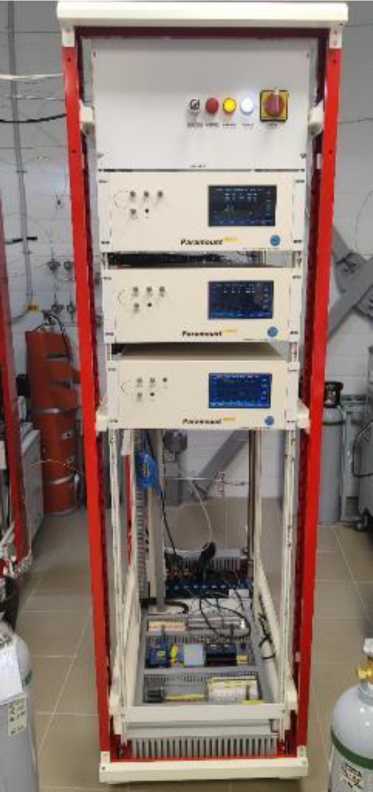

Рисунок 1 - Общий вид комплекса

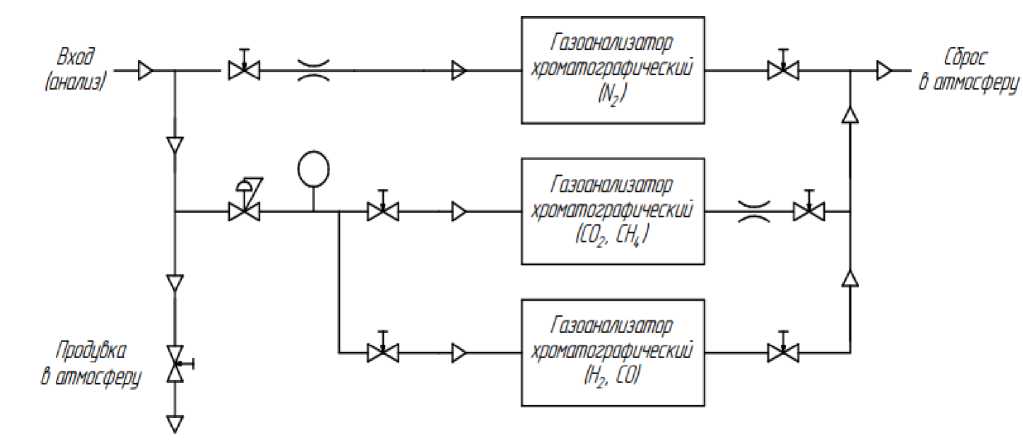

Рисунок 2 - Структурная схема комплекса
Рисунок 3 - Общий вид наклейки с маркировкой комплекса
утверждения типа
Комплексы имеют программное обеспечение (далее - ПО):
- встроенное ПО средств измерений, входящих в состав комплекса;
- автономное ПО газоанализаторов хроматографических (P9KChrom).
Встроенное ПО разработано изготовителем средств измерений, входящих в состав комплекса, специально для решения задач измерения содержания определяемых компонентов.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- формирование выходного цифрового сигнала;
- самодиагностику аппаратной части средства измерений.
Номер версии встроенного ПО газоанализаторов хроматографических, входящих в состав комплекса, отображается в верхней части дисплея газоанализаторов на вкладке «Main».
Средства измерений, входящие в состав комплекса, имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Автономное ПО газоанализаторов хроматографических (P9KChrom) предназначено для: - управления работой газоанализаторов хроматографических, - записи, сохранения и обработки хроматограмм, - проведения градуировки, - сохранения истории измерений.
Автономное ПО P9KChrom идентифицируется по номеру версии на вкладке «Main».
Автономное ПО имеет защиту от преднамеренных или непреднамеренных изменений.
Уровень защиты - «средний» по Р 50.2.077—2014.
Влияние ПО учтено при нормировании метрологических характеристик комплекса.
Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Прошивка Paramount 9000R |
| Номер версии (идентификационный номер) ПО | 1.241 |
Таблица 3 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | P9KChrom |
| Номер версии (идентификационный номер) ПО | 1.0.424 |
| Цифровой идентификатор ПО | E9F66E2021265FC8E213BBF243FCE0EA, алгоритм MD5 |
Таблица 4 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазоны измерений и пределы допускаемой погрешности | в соответствии |
| с таблицей 5 | |
| Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности | ±0,5 |
| Предел допускаемого времени установления выходного сигнала (Т0,9) по измерительным каналам объемной доли, с: | |
| - водород, оксид углерода | 500 |
| - диоксид углерода, метан | 500 |
| - азот | 500 |
Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, млн-1 | Предел обнаружения, объемная доля определяемого компонента, млрд -1 | Пределы допускаемой абсолютной погрешности, млн-1 |
| Водород (H2) | от 0 до 5 | 0,50 | ±(Сп + 0,15<изм)* |
| Азот (N2) | от 0 до 5 | 0,70 | |
| Оксид углерода (CO) | от 0 до 5 | 0,50 | |
| Диоксид углерода (CO2) | от 0 до 5 | 0,50 | |
| Метан (CH4) | от 0 до 5 | 0,50 |
* Сизм - результат измерений объемной доли определяемого компонента, млн-1.
Сп - значение предела обнаружения для соответствующего определяемого компонента, объемная доля, млн-1.
Таблица 6 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Время прогрева, ч, не более | 2 |
| Напряжение питания переменным током частотой (50±1) Гц, В | от 198 до 242 |
| Потребляемая электрическая мощность, Вт, не более | 600 |
| Габаритные размеры, мм, не более: | |
| - ширина | 604 |
| - глубина | 1200 |
| - высота | 2100 |
| Масса, кг, не более | 500 |
| Степень защиты корпуса от проникновения влаги и пыли по | |
| ГОСТ 14254-2015 | IP20 |
Таблица 7 - Условия эксплуатации комплекса
| Внешний воздействующий фактор | Значение |
| Температура окружающей среды, °С | 20 ± 5 |
| Атмосферное давление, кПа | 101,3 ± 3,3 |
| Относительная влажность окружающей среды при температуре +35 °С (без конденсации влаги), %, не более | 80 |
Таблица 8 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 24 000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и методом термотрансферной печати на самоклеящуюся пленку с заводским номером комплекса с последующим механическим креплением на корпусе комплекса.
Таблица 9 - Комплектность комплекса
| Наименование | Обозначение | Количество, шт. |
| Комплекс аналитический | АКГ-Пурус 2.2 | 1 |
| Руководство по эксплуатации | РЭ АКГ-П22.00000.000РЭ | 1 |
| Паспорт | ПМ АКГ-П22.00000.000ПМ | 1 |
| Ведомость эксплуатационных документов | ВО АКГ-П22.00000.000ВО | 1 |
| Руководство по эксплуатации газоанализатора (PDD) | РЭ АКГ-П22.00001.001РЭ | 1 |
| Руководство по эксплуатации газоанализатора (RCD) | РЭ АКГ-П22.00002.001РЭ | 1 |
| Руководство по эксплуатации газоанализатора (FID) | РЭ АКГ-П22.00003.001РЭ | 1 |
приведены в соответствующих руководствах по эксплуатации средств измерений, входящих в состав комплекса: РЭ АКГ-П22.00001.001РЭ, РЭ АКГ-П22.00002.001РЭ, РЭ АКГ-П22.00003.001РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
