Комплекс аналитический АКГ-Пурус 2.1, 99374-26

Назначение

Комплекс аналитический АКГ-Пурус 2.1 (далее - комплекс) предназначен для измерений объемной доли кислорода (O2) и паров воды (H2O) в гелии.

Описание

К данному типу средств измерений относится комплекс аналитический АКГ-Пурус 2.1, зав. № 002.

Принцип действия комплекса - спектроскопия внутрирезонасного спада сигнала.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Состав комплекса приведен в таблице 1.

Таблица 1 - Состав комплекса аналитического АКГ-Пурус 2.1

Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:

- анализатор и гигрометр;

- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;

- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);

- системы электроснабжения.

Комплекс обеспечивает выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;

- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.

О бщий вид комплекса приведен на рисунке 1. Структурная схема комплекса приведена на рисунке 2. Пломбирование комплекса не предусмотрено.

Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

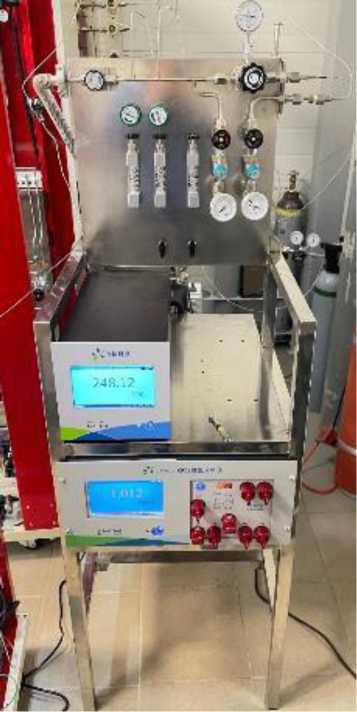

Рисунок 1 - Общий вид комплекса

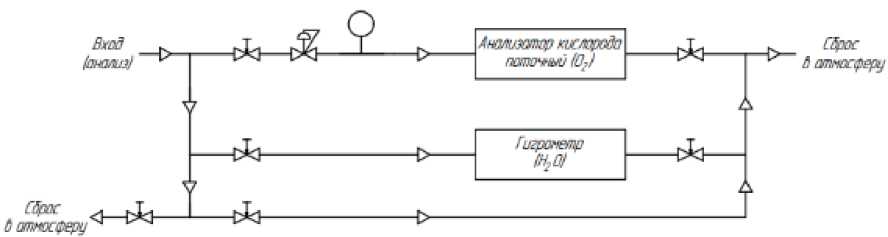

Рисунок 2 - Структурная схема комплекса

Комплекс аналитический

АКГ-Пурус 2.1

АКГ-П21.00000.000

Зав. №: 002

220 В ~ 600 Вт

2026 г.

—
