| Номер в госреестре | 99373-26 |
| Наименование СИ | Анализатор следов кислорода |
| Обозначение типа СИ | NanoTrace DF-550E |
| Изготовитель | Servomex Group Ltd |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор следов кислорода NanoTrace DF-550E (далее - анализатор) предназначен для измерений объемной доли кислорода (O2) в аргоне.
К данному типу средств измерений относится анализатор следов кислорода NanoTrace DF-550E, зав. № 500043.
Принцип действия анализатора - электрохимический.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Анализатор представляет собой одноблочный стационарный одноканальный прибор непрерывного действия.
Конструктивно анализатор выполнен в металлическом корпусе. На передней панели анализатора находятся жидкокристаллический дисплей, кнопки управления режимами работы анализатора и дверца для доступа к внутренним элементам конструкции. На задней панели - вход линии пробоотбора, штуцера для отвода газов, разъемы для снятия электрических выходных сигналов и разъем для подключения электрического питания.
Внутри корпуса анализатора установлены: панель управления питания, микропроцессорная плата, электрохимический элемент кислорода и ротаметр.
Анализатор обеспечивает выполнение следующих функций:
- измерение объемной доли кислорода;
- формирование выходных релейных сигналов;
- формирование унифицированных аналоговых сигналов: постоянного тока (в диапазоне от 4 до 20 мА), напряжения постоянного пока (в диапазонах от 0 до 1 В, от 0 до 2 В, от 0 до 5 В, от 0 до 10 В);
- формирование выходного цифрового сигнала, интерфейс RS-232, RS-485.

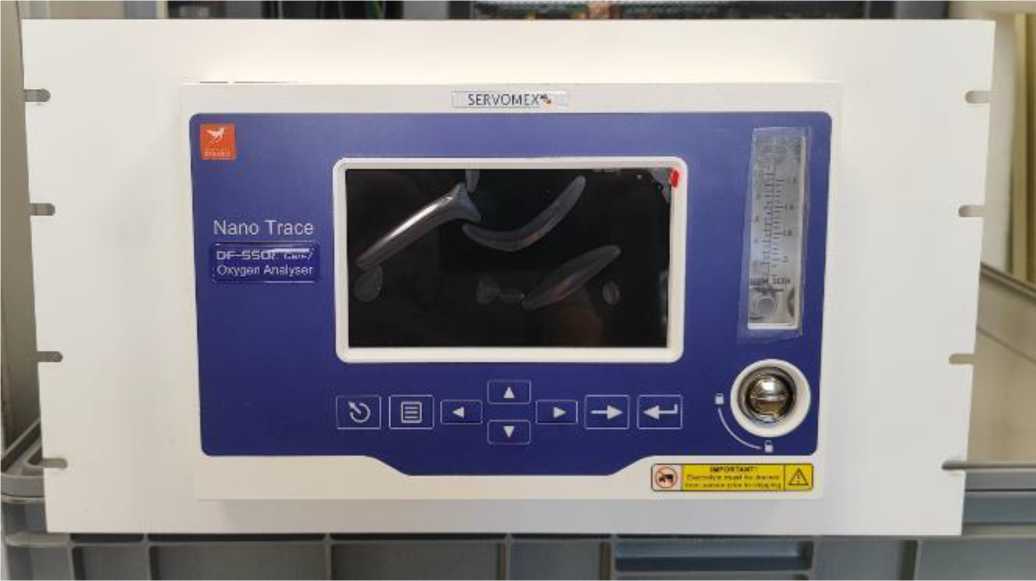

О бщий вид анализатора приведен на рисунке 1. Пломбирование анализатора не предусмотрено.
Заводской номер нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе анализатора. Общий вид наклейки приведен на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид анализатора
WOBURN, МА 01801 -1087 781 -035-4t
Рисунок 2 - Общий вид наклейки с маркировкой анализатора
Анализатор имеет встроенное программное обеспечение (далее - ПО).
Встроенное ПО разработано изготовителем анализатора специально для решения задач измерения содержания кислорода.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- формирование выходных сигналов;
- самодиагностику аппаратной части анализатора.
Номер версии встроенного ПО отображается на главном экране анализатора.
Анализатор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Влияние ПО учтено при нормировании метрологических характеристик анализатора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NANOTrace |
| Номер версии (идентификационный номер) ПО | 1.0.8 |
Таблица 2 - Диапазон измерений и пределы допускаемой погрешности
| Определяемый компонент | Диапазон измерений объемной доли определяемого ______ _ -1 компонента, млн | Предел обнаружения, объемная доля определяемого ______ ____-1 компонента, млрд | Пределы допускаемой абсолютной погрешности, -1 млн |
| Кислород (O2) | от 0 до 10 | 0,20 | ±(Сп + 0,15’Сизм)* |
| * Сизм - результат измерений объемной доли определяемого компонента, млн-1. Сп - значение предела обнаружения, объемная доля, млн-1. | |||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности | ±0,5 |
| Предел допускаемого времени установления выходного сигнала (Т0,9), с | 600 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, ч, не более | 2 |
| Напряжение питания переменным током частотой (50±1) Гц, В | от 198 до 242 |
| Потребляемая электрическая мощность, Вт, не более | 35 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - ширина | 260 |
| - глубина | 310 |
| - высота | 230 |
| Масса, кг, не более | 15 |
| Степень защиты корпуса от проникновения влаги и пыли по | |
| ГОСТ 14254-2015 | IP20 |
Таблица 5 - Условия эксплуатации
| Внешний воздействующий фактор | Значение |
| Температура окружающей среды, °С | 20 ± 5 |
| Атмосферное давление, кПа | 101,3 ± 3,3 |
| Относительная влажность окружающей среды при температуре +35 °С (без конденсации влаги), %, не более | 80 |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 24 000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность анализатора
| Наименование | Обозначение | Количество, шт. |
| Анализатор следов кислорода | NanoTrace DF-550E | 1 |
| Анализатор следов кислорода NanoTrace DF-550E. Руководство по эксплуатации | РЭ СМНТ.00000.000РЭ | 1 |
приведены в разделе 6 «Использование по назначению» документа РЭ СМНТ.00000.000РЭ «Анализатор следов кислорода NanoTrace DF-550E. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
