| Номер в госреестре | 99372-26 |
| Наименование СИ | Анализаторы паров воды |
| Обозначение типа СИ | Puren-T H2O |
| Изготовитель | Inner Mongolia Photonics Technologies CO., LTD |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы паров воды Puren-T H2O (далее - анализаторы) предназначены для измерений объемной доли паров воды (H2O) в гелии и аргоне.
К данному типу средств измерений относятся анализаторы паров воды Puren-T H2O, зав. №№ X2C540630734, X2C540510725, X2C540500726.
Принцип действия анализаторов - спектроскопия внутрирезонасного спада сигнала.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Конструктивно анализаторы выполнены в металлическом корпусе. На передней панели анализаторов находятся жидкокристаллический дисплей, кнопка включения и разъемы для подключения внешних носителей. На задней панели - вход и выход линии пробоотбора, разъемы для снятия выходных аналоговых и цифровых сигналов и разъем для подключения электрического питания.
Внутри корпуса анализаторов установлены: панель управления питания, микропроцессорная плата и чувствительный элемент.
Анализаторы обеспечивают выполнение следующих функций:
- измерение объемной доли паров воды;
- формирование унифицированных аналоговых сигналов постоянного тока (в диапазоне от 4 до 20 мА);
- формирование выходного цифрового сигнала, интерфейс RS-232, RS-485 или Ethernet.
Общий вид анализаторов представлен на рисунке 1.
Конструкцией анализаторов предусмотрена пломбировка корпуса от несанкционированного доступа невосстанавливаемой наклейкой в местах установки винтовых соединений. Схема пломбировки анализаторов приведена на рисунке 2.
Заводской номер анализаторов нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку с последующим механическим креплением на корпусе анализаторов. Общий вид наклейки приведен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

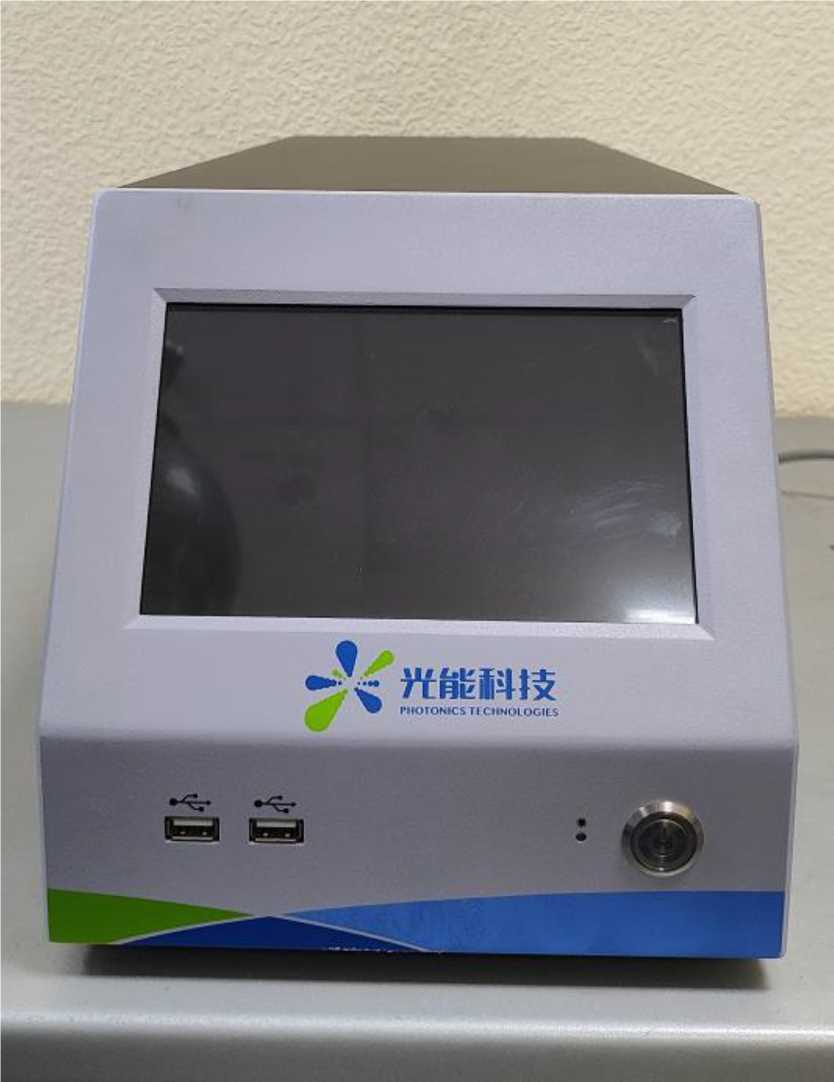

Рисунок 1 - Общий вид анализаторов
Рисунок 2 - Схема пломбировки анализаторов от несанкционированного доступа
Место нанесения пломбы
Место нанесения заводского номера

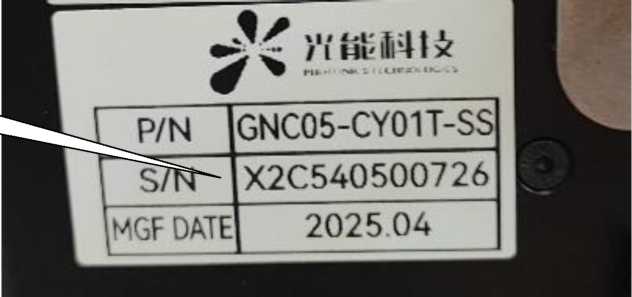

Рисунок 3 - Общий вид наклейки с маркировкой анализаторов
Анализаторы имеют программное обеспечение (далее - ПО):
- встроенное ПО;
- автономное ПО (Gas-CRDS).
Встроенное ПО разработано изготовителем анализаторов специально для решения задач измерений объемной доли паров воды.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- формирование выходных сигналов;
- самодиагностику аппаратной части анализаторов.
Номер версии встроенного ПО отображается на вкладке «About» в пункте «Sotfware Version».
Анализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Автономное ПО Gas-CRDS предназначено для:
- вывода измерительной информации на монитор ПК;
- сохранения и отслеживания результатов измерений;
- управления основными функциями и параметрами средства измерений.
Автономное ПО Gas-CRDS идентифицируется по номеру версии на вкладке «О программе».
Автономное ПО имеет защиту от преднамеренных или непреднамеренных изменений.
Уровень защиты - «средний» по Р 50.2.077—2014.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО_______________________________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Прошивка Puren-T H2O |
| Номер версии (идентификационный номер) ПО | 2.40.4 |
Таблица 2 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Gas-CRDS |
| Номер версии (идентификационный номер) ПО | 2.40.4 |
| Цифровой идентификатор ПО | 71434c853661a425a9cdec5429afc591, алгоритм MD5 |
Таблица 3 - Диапазон измерений и пределы допускаемой погрешности анализаторов
| Определяемый компонент | Диапазон измерений объемной доли определяемого ______ _ -1 компонента, млн | Предел обнаружения, объемная доля определяемого ______ ____-1 компонента, млрд | Пределы допускаемой абсолютной погрешности, -1 млн |
| Пары воды (H2O) | от 0 до 4 | 0,30 | ±(Сп + 0,15’Сизм)* |
| * Сизм - результат измерений объемной доли определяемого компонента, млн-1. Сп - значение предела обнаружения, объемная доля, млн-1 | |||
Таблица 4 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности | ±0,5 |
| Предел допускаемого времени установления выходного сигнала (Т0Д с | 600 |
Таблица 5 - Основные технические характеристики анализаторов
| Наименование характеристики | Значение |
| Время прогрева, ч, не более | 6 |
| Напряжение питания переменным током частотой (50±1) Гц, В | от 198 до 242 |
| Потребляемая электрическая мощность, Вт, не более | 40 |
| Габаритные размеры, мм, не более: | |
| - ширина | 210 |
| - глубина | 630 |
| - высота | 220 |
| Масса, кг, не более | 15 |
| Степень защиты корпуса от проникновения влаги и пыли по ГОСТ 14254-2015 | IP20 |
Таблица 6 - Условия эксплуатации
| Внешний воздействующий фактор | Значение |
| Температура окружающей среды, °С | 20 ± 5 |
| Атмосферное давление, кПа | 101,3 ± 3,3 |
| Относительная влажность окружающей среды при температуре +35 °С (без конденсации влаги), %, не более | 80 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 24 000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 8 - Комплектность анализаторов
| Наименование | Обозначение | Количество, шт. |
| Анализатор паров воды | Puren-T H2O | 1 |
| Анализатор паров воды Puren-T H2O. Руководство по эксплуатации | РЭ ГПНТ.00000.000РЭ | 1 |
приведены в разделе 4 «Подготовка к работе» и разделе 6 «Использование по назначению» документа РЭ ГПНТ.00000.000РЭ «Анализатор паров воды Puren-T H2O. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
