| Номер в госреестре | 99292-26 |
| Наименование СИ | Антенны измерительные дипольные для проведения специсследований |
| Обозначение типа СИ | АИДА-Н |
| Изготовитель | Общество с ограниченной ответственностью «Технологии защиты информации» |
| Год регистрации | 2026 |
| Срок свидетельства | 01.09.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные дипольные для проведения специсследований АИДА-Н (далее - антенны АИДА-Н) предназначены для преобразования напряженности переменного электрического поля (далее - НЭП) в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) с номинальным входным сопротивлением 50 Ом - для измерений НЭП.
Принцип действия антенны АИДА-Н, подключаемой к измерительному приемнику (селективному микровольтметру, анализатору спектра), основан на преобразовании тока, наведенного электромагнитным полем на диполях антенны, в сигнал, пропорциональный НЭП, дальнейшем усилении сигнала и передаче его в коаксиальный тракт с волновым сопротивлением 50 Ом.
Антенны АИДА-Н представляют собой симметричный диполь. В корпусе антенны из немагнитного материала размещается усилитель и элементы питания. К выходному ВЧ соединителю подключается кабель соединительный.
Усилитель согласовывает импеданс антенн АИДА-Н с волновым сопротивлением выходного ВЧ соединителя и усиливает сигнал.

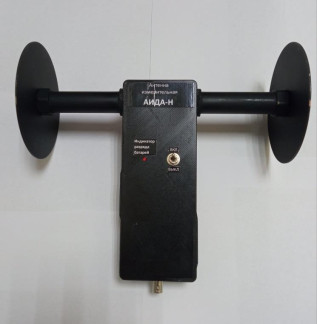

Общий вид антенны АИДА-Н представлен на рисунке 1.
Схема пломбировки антенны АИДА-Н от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа антенны АИДА-Н представлено на рисунке 1.
Заводской номер антенны АИДА-Н в виде цифрового обозначения, состоящего из 4 (четырех) арабских цифр, наносится типографским способом на табличку в месте, указанном на рисунке 2.
Место нанесения знака поверки антенны АИДА-Н представлено на рисунке 1.

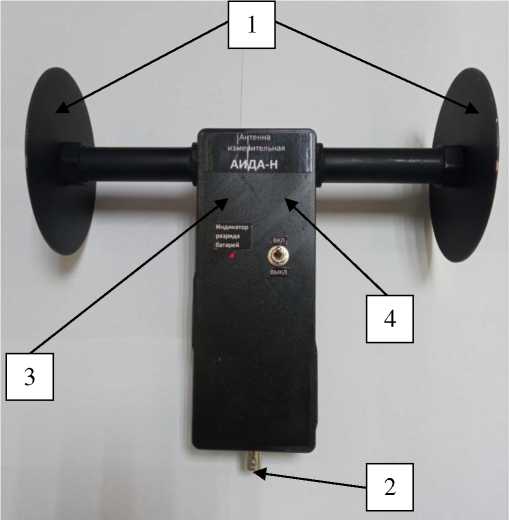

1 - диполь;
2 - выходной ВЧ соединитель;
3 - место нанесения знака утверждения типа;
4 - место нанесения знака поверки
Рисунок 1 - Общий вид антенны АИДА-Н с местами нанесения знака утверждения типа
2

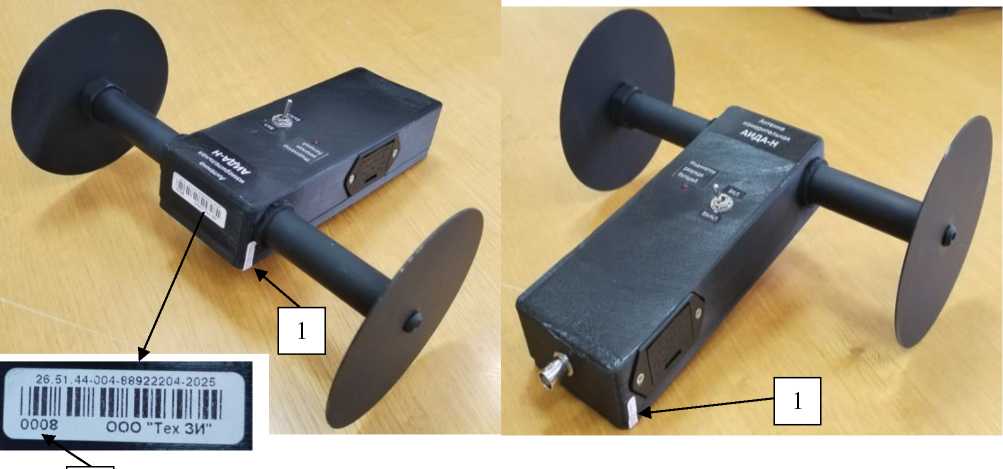

1 - место пломбирования от несанкционированного доступа;
2 - место нанесения заводского номера
Рисунок 2 - Виды антенны АИДА-Н с местами пломбирования от несанкционированного доступа и местом нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот /, кГц | от 0,01 до 2000,00 включ. |
| Диапазон коэффициента калибровки, дБ (1 м-1) | от 15 до 45 включ. |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного ВЧ соединителя | BNC (розетка) |
| Питание антенны АИДА-Н | от двух элементов питания типа 6F22 9В (типа «Крона») |
| Время установления рабочего режима, мин, не более | 5 |
| Максимальная измеряемая величина НЭП, В^м-1, не менее: в диапазоне частот от 0,01 до 400,00 кГц включ. в диапазоне частот св. 400,00 до 2000,00 кГц включ. | 10,0 2,5 |
| Напряжение собственных шумов UШ при полосе пропускания Дf | не более значений, приведенных в таблице 3 |
| Масса без элементов питания, кг, не более | 0,5 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 245 245 112 |
| Условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность воздуха, %, | от +15 до +35 от 84,0 до 106,7 (от 630 до 800) от 30 до 80 |
Таблица 3 - Напряжение собственных шумов иш
| /, кГц | 0,01 | 0,10 | 1,00 | 10,00 | 100,00 | 1000,00 | 2000,00 |
| Д/, Гц | 1 | 10 | 100 | 100 | 1000 | 9000 | 9000 |
| UШ , дБ (1 мкВ), не более | 60 | 50 | 32 | 18 | 18 | 48 | 48 |
наносится на титульный лист документа РЭ 26.51.44-001-88922204-2024 «Антенна измерительная дипольная для проведения специсследований АИДА-Н. Руководство по эксплуатации» типографским способом и на корпус антенны АИДА-Н в виде наклейки, выполненной типографским способом.
Таблица 4 - Комплектность антенны АИДА-Н
| Наименование, тип | Обозначение | Количество |
| Антенна измерительная дипольная для проведения специсследований АИДА-Н | 26.51.44-001-88922204-2024 | 1 шт. |
| Кабель соединительный коаксиальный BNC/m-BNC/m | _ | 1 шт. |
| Элемент питания типа 6F22 9В | _ | 2 шт. |
| Руководство по эксплуатации | РЭ 26.51.44-001-88922204-2024 | 1 экз. |
| Чемодан пластмассовый с укладкой | _ | 1 шт. |
приведены в п. 6.3 «Порядок проведения измерений» документа
РЭ 26.51.44-001-88922204-2024 «Антенна измерительная дипольная для проведения специсследований АИДА-Н. Руководство по эксплуатации».
Приказ Росстандарта от 30.12.2022 № 3343 «Об утверждении Государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц»;
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
ТУ 26.51.44-001-88922204-2024 «Антенна измерительная дипольная для проведения специсследований АИДА-Н. Технические условия».
