| Номер в госреестре | 99291-26 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | eSurvey |
| Изготовитель | Shanghai eSurvey GNSS Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 01.09.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая eSurvey (далее - аппаратура) предназначена для определения координат, приращений координат и измерений длин базисных линий.
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. На корпусе аппаратуры расположены панель с кнопкой управления и индикаторами статуса работы. Аппаратура оснащена встроенным радио модемом, подключение осуществляется через разъём TNC в нижней части корпуса. Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи, заряд которой осуществляется с помощью внешнего адаптера питания через разъем Type-C приемника. (за исключением модификации eRTK60, электропитание которой осуществляется от заменяемых аккумуляторных батарей). Разъем Type-C так же применяется для передачи данных. Аппаратура оснащена встроенным инклинометром для компенсации её угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение.
Управление аппаратурой осуществляется с помощью полевого контроллера или через web-интерфейс приёмника. Принимаемая со спутников информация записывается во внутреннюю память приёмника или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2, L3; GPS: L1C/A, L1C, L2C, L2P(Y), L5; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5; NavIC: L5; SBAS: WAAS, GAGAN, MSAS, EGNOS, SDCM, BDS.
Аппаратура является многочастотным и многосистемным приемником.
К средствам измерений данного типа относится аппаратура геодезическая спутниковая eSurvey модификаций eBase 20, eRTK10 mini, eRTK20, eRTK25, eRTK30, eRTK60, отличающиеся техническими характеристиками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится, в процессе эксплуатации внешних механических регулировок не предусмотрено.

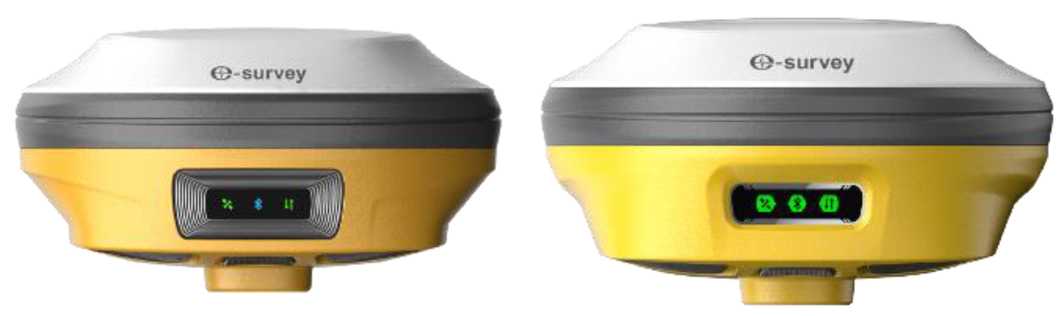

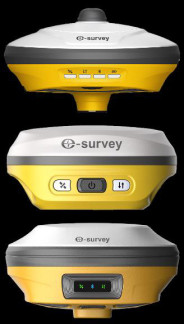

Общий вид аппаратуры представлен на рисунке 1.
а) б)
г)
в)
е)
wwwesurvey-gnss.com
Shanghai, China
input :12V ss1.5A

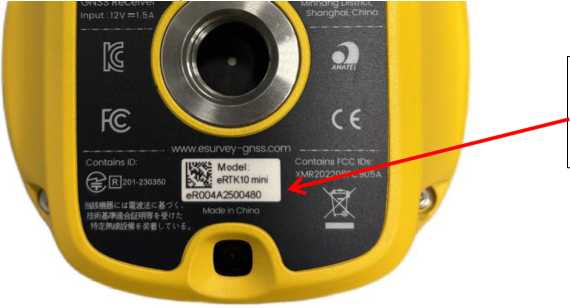

Место нанесения маркировочной наклейки с заводским номером средства измерений
ж)
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой eSurvey модификаций:
а) eBase 20; б) eRTK10 mini; в) eRTK20; г) eRTK25; д) eRTK30; е) eRTK60; ж) место нанесения
заводского номера
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения SurPad, устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.
С помощью программного обеспечения GEOSolution, устанавливаемого на персональный компьютер, осуществляется обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | МПО | SurPad | GEOSolution |
| Номер версии (идентификационный номер ПО), не ниже | не ниже 0.24.220818 | не ниже v4.2.250707.112958 | не ниже 1.191204.160510 |
| Цифровой идентификатор ПО | _ | _ | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длин базисов, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длин базисов в режимах*: - «Статика», «Быстрая статика» мм: - в плане - по высоте | ±2-(2,5+0,5-10-6-L) ±2-(5,0+0,5-10-6-L) |
| - «Кинематика в реальном времени (RTK)» **, мм: - в плане - по высоте | ±2-(8,0+1,0-10-6-L) ±2-(10,0+1,0-10-6-L) |
| - «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры***, мм: - в плане - по высоте | ±2<10+1-10-6-L+0,7-a) ±2<15+1-10-6-L+0,7-a) |
| - «Дифференциальные кодовые измерения» , мм: - в плане - по высоте | ±2-(400) ±2-(800) |
| Границы допускаемой абсолютной погрешности определения координат в режиме «Автономный» *, мм: - в плане - по высоте | ±6000 ±6000 |
| Среднее квадратическое отклонение измерений длин базисов в режимах: - «Статика», «Быстрая статика» мм: - в плане - по высоте | 2,5+0,5-10-6-L 5,0+0,5-10-6-L |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| - «Кинематика в реальном времени (RTK)» , мм: - в плане - по высоте | 8,0+1,0-10-6-L 10,0+1,0-10<L |
| - «Кинематика в реальном времени (RTK)» ** с учётом наклона аппаратуры***, мм: - в плане - по высоте | 10+1,0- 10-6-L+0,7-a 15+1,0-10-6-L+0,7-a |
| - «Дифференциальные кодовые измерения» **, мм: - в плане - по высоте | 400 800 |
| * При доверительной вероятности 0,95 * * При работе аппаратуры в режимах «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, «Дифференциальные кодовые измерения» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры * ** Кроме модификаций eBase 20 а - угол наклона аппаратуры в градусах (не более 60 градусов) L - измеряемая длина в мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | eBase 20 | eRTK10 mini | eRTK20 | eRTK25 | eRTK30 | eRTK60 |
| Количество каналов | 1408 | |||||
| Габаритные размеры (Диаметр Высота), мм, не более | 152x92 | 98x46 | 136x74 | 136x74 | 136x74 | 136x75 |
| Масса, кг, не более | 0,85 | 0,38 | 0,89 | 0,895 | 0,903 | 0,931 |
| Напряжение источника питания постоянного тока, В - внешнего - внутреннего | от 9 до 28 3,6 | 12 3,6 | от 9 до 28 3,6 | 12 3,6 | 12 3,6 | от 9 до 28 7,26 |
| Диапазон рабочих температур, °С | от -30 до +65 | от -30 до +60 | от -30 до +65 | от -30 до +70 | от -30 до +65 | от -30 до +65 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч, не менее | 50000 |
| Средний полный срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая eSurvey | _ | 1 шт. |
| Кабель USB Type-C | _ | 1 шт. |
| Зарядное устройство | _ | 1 шт. |
| Антенна радио модема | _ | 1 шт. |
| Контроллер * | _ | 1 шт. |
| Программное обеспечение * | SurPad | 1 шт. |
| Программное обеспечение * | GEOSolution | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| *по заказу потребителя | ||
приведены в разделах: 3 «Веб-интерфейс» и 4 «Основные операции» документа «Аппаратура геодезическая спутниковая eSurvey. Руководство по эксплуатации».
Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений;
Стандарт предприятия Shanghai eSurvey GNSS Co., Ltd., Китай.
