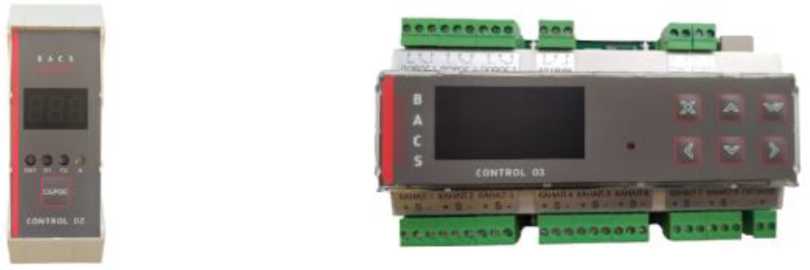

Системы газоаналитические BACS, 99290-26

+U витаний

1

4J пигРния

2

Выпад

3

Идентификационные данные

Значение

SYSTEM 01

SYSTEM 0201, SYSTEM 02-02

SYSTEM 03

Идентификационное наименование встроенного ПО

BACS-01

BACS-02

BACS-03

Идентификационное наименование внешнего (пользовательского) ПО

BACS.exe

Номер версии (идентификационный номер ПО)

1.Х.Х1)

Цифровой идентификатор ПО

_

углеводородов, оксида диазота и диоксида угле

рода

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4)

Пределы допускаемой основной абсолютной погрешности

Метан CH4

IR-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР) (от 0 до 29277 мг/м3)

±0,22 % (±5 % НКПР) (±1463 мг/м3)

IR-CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР) (от 0 до 14638 мг/м3)

±0,13 % (±3 % НКПР) (±878 мг/м3)

IR-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР) (от 0 до 14638 мг/м3)

±0,22 % (±5 % НКПР) (±1463 мг/м3)

IR-CH4-100%

от 0 до 100 %

±(0,1+0,049-X) %

IR-CH4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 7000 мг/м3

±(0,152-X - 15,6) мг/м3

IR-CH4-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

±(0,152-X - 15,6) мг/м3

1И-С11|-3000Д5'

от 0 до 3000 мг/м3

±(0,25-Х) мг/м3

от 3000 до 29277 мг/м3 (от 10,2 до 100 % НКПР)

±1463 мг/м3 (±5 % НКПР)

1И-С11|-7000Д5'

от 0 до 7000 мг/м3

±(0,25-Х) мг/м3

от 7000 до 29277 мг/м3 (от 23,9 до 100 % НКПР)

±1463 мг/м3 (±5 % НКПР)

Этилен C2H4

IR-C2H4-IOO

от 0 до 2,3 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-C2H4-5O

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

IR-C3H8-IOO

0 до 1,7 % (от 0 до 100 % НКПР) (от 0 до 31393 мг/м3)

±0,085 % (±5 % НКПР) (±1569 мг/м3)

IR-C3H8-5OT

от 0 до 0,85 % (от 0 до 50 % НКПР) (от 0 до 15696 мг/м3)

±0,051 % (±3 % НКПР) (±941 мг/м3)

IR-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР) (от 0 до 15696 мг/м3)

±0,085 % (±5 % НКПР) (±1569 мг/м3)

IR-C3H8-100%

от 0 до 100 %

±(0,1+0,049-X) %

IR-C3H8-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 7000 мг/м3

±(0,152-X - 15,6) мг/м3

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4)

Пределы допускаемой основной абсолютной погрешности

Пропан C3H8

IR-C3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

±(0,152-X - 15,6) мг/м3

Ж-СзН8-3000Д5)

от 0 до 3000 мг/м3

±(0,25-Х) мг/м3

от 3000 до 31393 мг/м3 (от 9,5 до 100 % НКПР)

±1569 мг/м3 (±5 % НКПР)

Ж-СзН8-7000Д5)

от 0 до 7000 мг/м3

±(0,25-Х) мг/м3

от 7000 до 31393 мг/м3 (от 22,3 до 100 % НКПР)

±1569 мг/м3 (±5 % НКПР)

н-бутан C4H10

IR-C4H10-100

от 0 до 1,4 % (от 0 до 100 % НКПР) (от 0 до 34380 мг/м3)

±0,07 % (±5 % НКПР) (±1719 мг/м3)

IR-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР) (от 0 до 17190 мг/м3)

±0,07 % (±5 % НКПР) (±1719 мг/м3)

1-бутен C4H8

IR-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

IR-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4Hio

IR-i-C4H10-100

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

IR-i-C4H10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

IR-C5H12-100

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

IR-C5H12-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

IR-C5Hw-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

IR-C5Hw-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

IR-C6H14-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

IR-C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан СбН12

IR-C6H12-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

IR-C6H12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

IR-C2H6-100

от 0 до 2,4 % (от 0 до 100 % НКПР) (от 0 до 29938 мг/м3)

±0,12 % (±5 % НКПР) (±1497 мг/м3)

IR-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР) (от 0 до 14969 мг/м3)

±0,12 % (±5 % НКПР) (±1497 мг/м3)

Метанол СНзОН

IR-CH3OH-100

от 0 до 6,0 % (от 0 до 100 % НКПР)

±0,3 % (±5 % НКПР)

IR-CH3OH-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 % (±5 % НКПР)

Бензол СбНб

Ж-СбНб-100

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

Ж-СбНб-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4)

Пределы допускаемой основной абсолютной погрешности

Пропилен(пропен) СзНб

IR-СзНб-ЮО

от 0 до 2,0 % (от 0 до 100 % НКПР)

±0,1 % (±5 % НКПР)

Ж-СзНб-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Этанол С2Н5ОН

IR-C2H5OH-48,3

от 0 до 1,5 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

Ж-С7Н16-100

от 0 до 0,85 % (от 0 до 100 % НКПР)

±0,042 % (±5 % НКПР)

Ж-С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

Ж-С2Н4О-1ОО

от 0 до 2,6 % (от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

Ж-С2Н4О-5О

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Диоксид углерода СО2

1К-СО2-3000

от 0 до 3000 млн 1

от 0 до 1000 млн-1 включ.

±100 млн-1

св. 1000 до 3000 млн-1

±(0,1-X) %

IR-C02-5000

от 0 до 5000 млн 1

от 0 до 1000 млн-1 включ.

±100 млн-1

св. 1000 до 5000 млн-1

±(0,1-X) %

IR-CO2-1

от 0 до 1,0 %

от 0 до 0,1 % включ.

±0,01 %

св. 0,1 до 1,0 %

±(0,1-X) %

IR-CO2-2,5

от 0 до 2,5 %

от 0 до 0,5 % включ.

±0,01 %

св. 0,5 до 2,5 %

±(0,1-X) %

Ж-СО2-5

от 0 до 5,0 %

от 0 до 2,5 % включ.

±0,05 %

св. 2,5 до 5,0 %

±(0,1-X) %

IR-CO2-20

от 0 до 20,0 %

от 0 до 1,0 % включ.

±0,1 %

св. 1,0 до 20,0 %

±(0,1-X) %

2-пропанон (ацетон) СзНбО

IR-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

IR-i-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

IR-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен) C5H8

IR-C5H8-1OO

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

Ж-С2Н2-1ОО

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

Ж-С2Н2-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

IR-C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4)

Пределы допускаемой основной абсолютной погрешности

Метилбензол (толуол) С7Н8

IR-C7H8-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

IR-C7H8-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

IR-C8H1o-37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

IR-C8H18-5O

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

2,2,4-триметилпентан (изооктан) i-C8Hi8

1Я-1-С8Н18-100

от 0 до 0,7 % (от 0 до 100 % НКПР)

±0,035 % (±5 % НКПР)

Ж4-С8Н18-50

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,035 % (±5 % НКПР)

Этилацетат С4Н8О2

Ж-С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Бутилацетат С6Н12О2

IR-C6H12O2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (дивинил) С4Н6

Ж-С4Н6-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4С12

Ж-С2Н4С12-50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

IR-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

Ж-СбН12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (втор-бутанол) sec-C4H9OH

JR-scc-C^OH-31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

Ж-С2НзС1-50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан СзНб

IR-СзНб-ЮО

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

Ж-СзНб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

Ж-С2НбО-5О

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

IR-C4H1oO-5O

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена СзНбО

Ж-СзНбО-5О

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

IR-C6H5C1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

Ж-С4Н8О-5О

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (третбутанол) tert-С4Н9ОH

IR-lerl-С il Udi 1

50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4)

Пределы допускаемой основной абсолютной погрешности

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-C5Hi2O

IR-tert-C5H12O-

50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) p-C8Hio

IR-P-C8H1o-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (о-КСИЛОл) 0-С8Н10

IR-o-C8H1o-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) РС3Н7ОН

Жы-СзН7ОН-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Октен С8Н16

IR-C8H16-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) 1-С5Н12

1Я-1-С5Н12-100

от 0 до 1,3 % (от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

Жы-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол

(метилмеркаптан) CH3SH

IR-CH3SH-5O

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

IR-C2H5SH-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

IR-C2H3N-5O

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

Диметилдисульфид

C2H6S2

IR-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин (по пропану)

Ж-ПНБ-50

от 0 до 50 % НКПР

±5 % НКПР

1К-ПНБ-3500

от 0 до 3500 мг/м3

от 0 до 100 мг/м3 включ.

±25 мг/м3

св. 100 до 3500 мг/м3

±(0,25-Х) мг/м3

Дизельное топливо (по пропану)

1К-ПНД-50

от 0 до 50 % НКПР

±5 % НКПР

1К-ПНД-3500

от 0 до 3500 мг/м3

от 0 до 300 мг/м3 включ.

±50 мг/м3

св. 300 до 3500 мг/м3

±(0,15^Х) мг/м3

Керосин (по пропану)

Ж-ПНК-50

от 0 до 50 % НКПР

±5 % НКПР

Ж-ПНК-3500

от 0 до 3500 мг/м3

от 0 до 300 мг/м3 включ.

±50 мг/м3

св. 300 до 3500 мг/м3

±(0,15^Х) мг/м3

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4)

Пределы допускаемой основной абсолютной погрешности

Уайт-спирит (по пропану)

1Я-ПНУ-50

от 0 до 50 % НКПР

±5 % НКПР

1Я-ПНУ-3500

от 0 до 3500 мг/м3

от 0 до 300 мг/м3 включ.

±50 мг/м3

св. 300 до 3500 мг/м3

±(0,15^Х) мг/м3

Пары нефти (по пропану)

1К-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

1Я-ПН-3500

от 0 до 3500 мг/м3

от 0 до 300 мг/м3 включ.

±50 мг/м3

св. 300 до 3500 мг/м3

±(0,15^Х) мг/м3

Пары авиационного топлива (по пропану)

1К-ПНА-50

от 0 до 50 % НКПР

±5 % НКПР

1К-ПНА-3500

от 0 до 3500 мг/м3

от 0 до 300 мг/м3 включ.

±50 мг/м3

св. 300 до 3500 мг/м3

±(0,15^Х) мг/м3

Пары топлива для реактивных двигателей (по пропану)

Ж-ПНР-50

от 0 до 50 % НКПР

±5 % НКПР

1К-ПНР-3500

от 0 до 3500 мг/м3

от 0 до 300 мг/м3 включ.

±50 мг/м3

св. 300 до 3500 мг/м3

±(0,15^Х) мг/м3

Скипидар (по пропану)

Ж-ПНС-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов CxHy (по метану)

IR-CxHyCH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

IR-CxHyCH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

IR-CxHyCH4-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

±(0,152-X - 15,6) мг/м3

IR-CxHyCH4-

7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 7000 мг/м3

±(0,152-X - 15,6) мг/м3

IR-CxHyCH4-3000Д5)

от 0 до 3000 мг/м3

±(0,25-Х) мг/м3

от 3000 до 29277 мг/м3 (от 10,2 до 100 % НКПР)

±1463 мг/м3(±5 % НКПР)

IR-CxHyCH4-7000Д5)

от 0 до 7000 мг/м3

±(0,25-Х) мг/м3

от 7000 до 29277 мг/м3 (от 23,9 до 100 %НКПР)

±1463 мг/м3 (±5 % НКПР)

Сумма углеводородов CxHy (углеводороды алифатические предельные С2-С10) (по пропану)

IR-CxHyC3H8-

100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-CxHyC3H8-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

IR-CxHyC3H8-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

±(0,152-X - 15,6) мг/м3

Сумма углеводородов CxHy (углеводороды

IR-CxHyC3H8-

7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 7000 мг/м3

±(0,152-X - 15,6) мг/м3

Определяемый компонент1)

Модификация сенсора

Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4)

Пределы допускаемой основной абсолютной погрешности

алифатические предельные С2-С10) (по пропану)

IR-CxHyC3H8-3000Д1)

от 0 до 3000 мг/м3

±(0,25-Х) мг/м3

от 3000 до 31393 мг/м3 (от 9,5 до 100 % НКПР)

±1569 мг/м3 (±5 % НКПР)

IR-CxHyC3H8-7000Д1)

от 0 до 7000 мг/м3

±(0,25-Х) мг/м3

от 7000 до 31393 мг/м3 (от 22,3 до 100 % НКПР)

±1569 мг/м3 (±5 % НКПР)

Оксид азота (Оксид диазота) N2O

IR-N2O-1

от 0 до 1 %

±(0,15-X) %

1) Системы с определяемыми компонентами, не приведенными в таблице, но указанными в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов.

Системы могут применяться для измерения содержания других определяемых компонентов, указанных в руководстве по эксплуатации, при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

2) Результаты измерений содержания определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м3), в объемных долях (%, млн-1) и % нижнего концентрированного предела распространения пламени (% НКПР).

3) Диапазон показаний соответствует диапазону от 0 до 100 % НКПР;

4) Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

5) Системы могут использоваться для контроля утечек горючих газов. Диапазоны измерений меняются автоматически в мг/м3 до 3000 (7000) мг/м3 после превышения этих значений отображаемая концентрация в % НКПР. Дискретность измерений при этом составляет: по метану - 33,3 мг/м3, по пропану - 37,0 мг/м3.

Примечание - Введено следующее сокращение: X - содержание определяемого компонента в газовой смеси, % (мг/м3).

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, млн-1

массовой концентрации3), мг/м3

приведенной к ВПИ

относительной

1,1,1,2-тетрафторэтан C2H2F4 (R134a)

Ж-И134а-1000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до 1000

св. 424 до 4240

-

±20

Ж-И134а-2000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до 2000

св. 424 до 8480

-

±20

Пентафторэтан C2HF5 (R125)

IR-R125-1000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до 1000

св. 499 до 4990

-

±20

IR-R125-2000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до 2000

св. 499 до 9980

-

±20

Хлордифторметан CHCIF2 (R22)

IR-R22-1000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до 1000

св. 360 до 3600

-

±20

IR-R22-2000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до 2000

св. 360 до 7200

-

±20

1,2,2-трихлортрифторэтан C2CI3F3 (R113a)

Ж-И113а-1000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до 1000

св. 779 до 7790

-

±20

Ж-К.113а- 2000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до 2000

св. 779 до 15580

-

±20

Дихлордифторметан CC12F2 (R12)

IR-R12-100

от 0 до 50 включ.

от 0 до 251 включ.

±20

-

св. 50 до 100

св. 251 до 503

-

±20

1,1,1,2,3,3,3-гептафторпропан СзНЕ? (R227)

Ж-К227а-5000

от 0 до 1000 включ.

от 0 до 7070 включ.

±20

-

св. 1000 до 5000

св. 7070 до 35350

-

±20

Гексафторид серы (SF6)

IR-SF6-1000

от 0 до 500 включ.

от 0 до 3035 включ.

±20

-

св. 500 до 1000

св. 3035 до 6070

-

±20

IR-SF6-1500

от 0 до 750 включ.

от 0 до 4553 включ.

±20

-

св. 750 до 1500

св. 4553 до 9106

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, млн-1

массовой концентрации3), мг/м3

приведенной к ВПИ

относительной

2,2-дихлор-1,1,1-трифторэтан (R123)

IR-R123-1000

от 0 до 100 включ.

-

±20

-

св. 100 до 1000

-

-

±20

IR-R123-2000

от 0 до 100 включ.

-

±20

-

св. 100 до 2000

-

-

±20

1,1,1 -трифторэтан

(R-143a)

Ж^143а-1000

от 0 до 100 включ.

-

±20

-

св. 100 до 1000

-

-

±20

Ж-И143а-2000

от 0 до 100 включ.

-

±20

-

св. 100 до 2000

-

-

±20

Трифторметан (фтороформ) R23

IR-R23-2000

от 0 до 100 включ.

-

±20

-

св. 100 до 2000

-

-

±20

Дифторметан R-32

IR-R32-2000

от 0 до 100 включ.

-

±20

-

св. 100 до 2000

-

-

±20

1) При контроле в воздухе рабочей зоны компонентов, указанных в руководстве по эксплуатации, но не приведенных в таблице, системы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

2) Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений.

3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле

С = Х M/Vm, где М - молярная масса компонента, г/моль;

Vm - молярный объем газа-разбавителя - воздуха, равный 24,06 (при плюс 20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Примечание - Введено следующее сокращение: ВПИ - верхний предел диапазона/поддиапазона измерений.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

Метан CH4

LEL-CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

LEL-CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

LEL-CH4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 7000 мг/м3

± (0,152-X - 15,6)

Этилен C2H4

LEL-C2H4-5OT

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

LEL-C2H4-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

LEL-C3H8-5OT

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

LEL-C3H8-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 7000 мг/м3

± (0,152-X - 15,6)

н-бутан C4H10

LEL-C4Hk)-50T

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

LEL-C4H8-5OT

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4Hio

LEL-i-C4Hio-50T

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

LEL-i-C4Hi0-5O

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

LEL-C5H12-5OT

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,033 % (±3 % НКПР)

LEL-C5H12-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

LEL-C5Hio-5OT

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL-C5Hio-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

LEL-C6H14-5OT

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL-C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан СбН12

LEL-C6H12-5OT

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL-C6H12-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

LEL-C2H6-5OT

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

LEL-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

LEL-CH30H-50T

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,18 % (±3 % НКПР)

LEL-CH30H-5O

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

Бензол СбНб

LEL-C6H6-5OT

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

LEL-C6H6-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен (пропен) СзНб

LEL-C3H6-5OT

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

LEL-СзНб-ЗО

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Этанол С2Н5ОН

LEL-C2H5OH-48,3T

от 0 до 1,50 % (от 0 до 48,3 % НКПР)

±0,093 % (±3 % НКПР)

LEL-C2H5OH-48,3

от 0 до 1,50 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

LEL-C7H16-5OT

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,025 % (±3 % НКПР)

LEL-C7H16-5O

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

LEL-C2H40-50T

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,078 % (±3 % НКПР)

LEL-C2H40-5O

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) СзНбО

LEL-C3H60-50T

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,075 % (±3 % НКПР)

LEL-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Водород Н2

LEL-H2-5OT

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,12 % (±3 % НКПР)

LEL-H2-5O

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

LEL-i-C4H8-50T

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен) C5H8

LEL-C5H8-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

LEL-C2H2-5OT

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

LEL-C2H2-5O

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

LEL-C3H3N-5OT

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,084 % (±3 % НКПР)

LEL-C3H3N-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

LEL-C7H8-5OT

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL-C7H8-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

LEL-C8H1o-37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

LEL-C8H18-5OT

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

LEL-C8H18-5O

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

LEL-C4H802-50T

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

LEL-C4H802-5O

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

Метилацетат С3Н6О2

LEL-C3H602-50T

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 % (±3 % НКПР)

LEL-C3H602-50

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

Бутилацетат С6Н12О2

LEL-C6H12O2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (ДИВИНИЛ) С4Н6

LEL-C4H6-5OT

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL-C4H6-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4С12

LEL-C2H4C12-5OT

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,19 % (±3 % НКПР)

LEL-C2H4C12-5O

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

LEL-C2H6S-5OT

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,066 % (±3 % НКПР)

LEL-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

LEL-C6H12-5OT

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

LEL-C6H12-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (вторбутанол) sec-C4H9OH

LEL-scc-C^OH-31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

LEL-C2H3C1-5OT

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 % (±3 % НКПР)

LEL-C2H3C1-5O

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан СзНб

LEL-C3H6-5OT

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

LEL-C3H6-5O

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

LEL-C2H6O-50T

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 % (±3 % НКПР)

LEL-C2H6O-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

LEL-C4H1oO-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-C4H1oO-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена СзНбО

LEL-C3H6O-50T

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 % (±3 % НКПР)

LEL-C3H6O-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

LEL^ftCl^S^T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

LEL-C4H8O-50T

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 % (±3 % НКПР)

LEL-C4HsO-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

2-метил-2-пропанол (трет-бутанол) tert-C4H9OH

LEL-tert-С4Н9ОH-50Т

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,054 % (±3 % НКПР)

LEL-tert-С4Н9ОH-50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

LEL-tert-С5Н12О-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-tert-С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) p-C8Hio

LEL-P-C8H1o-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (о-КСИЛОл) 0-С8Н10

LEL-o-C8H1o-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) РС3Н7ОН

LEL-i-СзН7ОH-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Аммиак NH3

LEL-NH3-5OT

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,45 % (±3 % НКПР)

LEL-NH3-5O

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,75 % (±5 % НКПР)

Октен С8Н16

LEL-C8H16-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) РС5Н12

LEL-i-С5Н12-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

ЬЕЫ-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

LEL-CH3SH-5O

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

LEL-C2HsSH-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

LEL-C2H3N-5O

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

Диметилдисульфид

C2H6S2

LEL-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин (по пропану)

ЬЕЬ-ПНБ-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо (по пропану)

ЬЕЬ-ПНД-50

от 0 до 50 % НКПР

±5 % НКПР

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

Керосин (по пропану)

LEL-nHK-50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит (по пропану)

LEL-nHy-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов CxHy (по метану)

LEL-CxHyCH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

LEL-CxHyCH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

LEL-CxHyCH4-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6)

Сумма углеводородов CxHy (углеводороды алифатические предельные С2-С10) (по пропану)

LEL-CxHyC3H8-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-CxHyC3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

LEL-CxHyC3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6)

1) Системы с определяемыми компонентами, не приведенными в таблице, но указанными в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Системы могут применяться для измерения содержания других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

2) Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу) при условии, что диапазон показаний не может быть меньше нормируемого диапазона измерений.

3) Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

Примечание - Введено следующее сокращение: Х - Содержание определяемого компонента в газовой смеси, мг/м3.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительной

Сероводород H2S

EC-H2S-7,1T

от 0 до 7,1 млн-1

от 0 до 10,0 включ.

±10

-

EC-H2S-7,1

от 0 до 7,1 млн-1

от 0 до 10,0 включ.

±20

-

EC-H2S-2OT

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 20 млн-1

св. 14,2 до 28,4

-

±10

EC-H2S-2O

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±20

-

св. 10 до 20 млн-1

св. 14,2 до 28,4

-

±20

EC-H2S-5O

от 0 до 5 млн-1 включ.

от 0 до 7,1 включ.

±15

-

св. 5 до 50 млн-1

св. 7,1 до 71

-

±15

EC-H2S-1OOT

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 100 млн-1

св. 14,2 до 142

-

±10

EC-H2S-1OO

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±20

-

св. 10 до 100 млн-1

св. 14,2 до 142

-

±20

EC-H2S-2OO

от 0 до 20 млн-1 включ.

от 0 до 28,4 включ.

±15

-

св. 20 до 200 млн-1

св. 28,4 до 284

-

±15

EC-H2S-2OOO

от 0 до 200 млн-1 включ.

от 0 до 284 включ.

±15

-

св. 200 до 2000 млн-1

св. 284 до 2840

-

±15

Оксид этилена C2H4O

EC-C2H4O-2O

от 0 до 5 млн-1 включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20 млн-1

св. 9,15 до 36,6

-

±20

Хлористый водород HCl

EC-HCl-30

от 0 до 3 млн-1 включ.

от 0 до 4,56 включ.

±20

-

св. 3 до 30 млн-1

св. 4,56 до 45,6

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительной

Фтористый водород HF

EC-HF-5

от 0 до 0,1 млн-1 включ.

от 0 до 0,08 включ.

±20

-

св. 0,1 до 5 млн-1

св. 0,08 до 4,15

-

±20

EC-HF-10

от 0 до 1 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10 млн-1

св. 0,8 до 8,3

-

±20

Озон Оз

ЕС-Оз-0,25

от 0 до 0,05 млн-1 включ.

от 0 до 0,1 включ.

±20

-

св. 0,05 до 0,25 млн-1

св. 0,1 до 0,5

-

±20

Моносилан (силан) SiH4

EC-SiH4-50

от 0 до 10 млн-1 включ.

от 0 до 13,4 включ.

±20

-

св. 10 до 50 млн-1

св. 13,4 до 67

-

±20

Оксид азота NO

EC-NO-50

от 0 до 5 млн-1 включ.

от 0 до 6,25 включ.

±20

-

св. 5 до 50 млн-1

св. 6,25 до 62,5

-

±20

EC-NO-250

от 0 до 50 млн-1 включ.

от 0 до 62,5 включ.

±20

-

св. 50 до 250 млн-1

св. 62,5 до 312,5

-

±20

Диоксид азота NO2

EC-NO2-20

от 0 до 1 млн-1 включ.

от 0 до 1,91 включ.

±20

-

св. 1 до 20 млн-1

св. 1,91 до 38,2

-

±20

Аммиак NH3

EC-NH3-100

от 0 до 10 млн-1 включ.

от 0 до 7,1 включ.

±20

-

св. 10 до 100 млн-1

св. 7,1 до 71

-

±20

EC-NH3-500

от 0 до 30 млн-1 включ.

от 0 до 21,3 включ.

±20

-

св. 30 до 500 млн-1

св. 21,3 до 355

-

±20

EC-NH3-1000

от 0 до 100 млн-1 включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000 млн-1

св. 71 до 710

-

±20

Цианистый водород HCN

EC-HCN-10

от 0 до 0,5 млн-1 включ.

от 0 до 0,56 включ.

±15

-

св. 0,5 до 10 млн-1

св. 0,56 до 11,2

-

±15

EC-HCN-15

от 0 до 1 млн-1 включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15 млн-1

св. 1,12 до 16,8

-

±15

EC-HCN-30

от 0 до 5 млн-1 включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30 млн-1

св. 5,6 до 33,6

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительной

Цианистый водород HCN

EC-HCN-100

от 0 до 10 млн-1 включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100 млн-1

св. 11,2 до 112

-

±15

Оксид углерода CO

EC-CO-200

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 200 млн-1

св. 17,4 до 232

-

±20

EC-CO-500

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500 млн-1

св. 17,4 до 580

-

±20

EC-CO-5000

от 0 до 1000 млн-1 включ.

от 0 до 1160 включ.

±20

-

св. 1000 до 5000 млн-1

св. 1160 до 5800

-

±20

Диоксид серы SO2

EC-SO2-5

от 0 до 1 млн-1 включ.

от 0 до 2,66 включ.

±20

-

св. 1 до 5 млн-1

св. 2,66 до 13,3

-

±20

EC-SO2-20

от 0 до 5 млн-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20 млн-1

св. 13,3 до 53,2

-

±20

EC-SO2-50

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 50 млн-1

св. 26,6 до 133

-

±20

EC-SO2-100

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 100 млн-1

св. 26,6 до 266

-

±20

EC-SO2-2000

от 0 до 100 млн-1 включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000 млн-1

св. 266 до 5320

-

±20

Хлор Cl2

EC-C12-5

от 0 до 0,3 млн-1 включ.

от 0 до 0,88 включ.

±20

-

св. 0,3 до 5 млн-1

св. 0,88 до 14,75

-

±20

EC-C12-20

от 0 до 5 млн-1 включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 20 млн-1

св. 14,7 до 59

-

±20

Кислород О2

EC-O2-30

от 0 до 10 % включ.

-

±5

-

св. 10 до 30 %

-

-

±5

EC-O2-100

от 0 до 100 %

-

±1

-

Водород Н2

EC-H2-1000

от 0 до 100 млн-1 включ.

от 0 до 8,0 включ.

±10

-

св. 100 до 1000 млн-1

св. 8,0 до 80,0

-

±10

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительной

Водород Н2

EC-H2-10000

от 0 до 1000 млн-1 включ.

от 0 до 80,0 включ.

±10

-

св. 1000 до 10000 млн-1

св. 80,0 до 800

-

±10

Формальдегид СН2О

ЕС-СН2О-1О

от 0 до 0,4 млн-1 включ.

от 0 до 0,5 включ.

±20

-

св. 0,4 до 10 млн-1

св. 0,5 до 12,5

-

±20

Несимметричный диметилгидразин C2H8N2

EC-C2H8N2-O,5

от 0 до 0,12 млн-1 включ.

от 0 до 0,3 включ.

±20

-

св. 0,12 до 0,5 млн-1

св. 0,3 до 1,24

-

±20

Метанол CH3OH

ЕС-СНзОН-20

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 20 млн-1

св. 6,65 до 26,6

-

±20

ЕС-СНзОН-50

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 50 млн-1

св. 6,65 до 66,5

-

±20

ЕС-СНзОН-200

от 0 до 20 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 20 до 200 млн-1

св. 26,6 до 266,0

-

±20

ЕС-СНзОН-1000

от 0 до 100 млн-1 включ.

от 0 до 133,0 включ.

±20

-

св. 100 до 1000 млн-1

св. 133,0 до 1330

-

±20

Этантиол (этилмеркаптан) C2H5SH

EC-C2H5SH-4

от 0 до 0,4 млн-1 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 4 млн-1

св. 1 до 10

-

±20

Метантиол (метилмеркаптан) CH3SH

EC-CH3SH-4

от 0 до 0,4 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 4 млн-1

св. 0,8 до 8

-

±20

Карбонилхлорид (фосген) СОС12

ЕС-СОС12-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,41 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,41 до 4,11

-

±20

Фтор F2

EC-F2-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,16 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,16 до 1,58

-

±20

Фосфин PH3

ЕС-РНз-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,14 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,14 до 1,41

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительной

Фосфин РНз

ЕС-РНз-10

от 0 до 1 млн-1 включ.

от 0 до 1,41 включ.

±20

-

св. 1 до 10 млн-1

св. 1,41 до 14,1

-

±20

Арсин AsH3

EC-AsH3-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,32 до 3,24

-

±20

Уксусная кислота C2H4O2

EC-C2H4O2-IO

от 0 до 2 млн-1 включ.

от 0 до 5 включ.

±20

-

св. 2 до 10 млн-1

св. 5 до 25

-

±20

ЕС-С2Н4О2-ЗО

от 0 до 5 млн-1 включ.

от 0 до 12,5 включ.

±20

-

св. 5 до 30 млн-1

св. 12,5 до 75,0

-

±20

Гидразин N2H4

EC-N2H4-2

от 0 до 0,2 млн-1 включ.

от 0 до 0,26 включ.

±20

-

св. 0,2 до 2 млн-1

св. 0,26 до 2,66

-

±20

Стирол C8H8

EC-C8H8-5

от 0 до 1 млн-1 включ.

от 0 до 4,37 включ.

±20

-

св. 1 до 5 млн-1

св. 4,37 до 21,9

-

±20

1) Системы с определяемыми компонентами, не приведенными в таблице, но указанными в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Системы могут применяться для измерения содержания других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

2) Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений.

3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле

С = Х M/Vm, где М - молярная масса компонента, г/моль;

Vm - молярный объем газа-разбавителя - воздуха, равный 24,06 (при плюс 20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Примечание - Введено следующее сокращение: ВПИ - верхний предел диапазона/поддиапазона измерений.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительно й

Винилхлорид C2H3CI

PID-C2H3CI-IO

от 0 до 1,9 включ.

от 0 до 5 включ.

±20

-

св. 1,9 до 10

св. 5 до 26

-

±20

PID-C2H3CI-IOO

от 0 до 10 включ.

от 0 до 26 включ.

±20

-

св. 10 до 100

св. 26 до 260

-

±20

PID-C2H3CI-5OO

от 0 до 100 включ.

от 0 до 260 включ.

±20

-

св. 100 до 500

св. 260 до 1300

-

±20

Бензол C6H6

PID-C6H6-10

от 0 до 4,6 включ.

от 0 до 15 включ.

±20

-

св. 4,6 до 10

св. 15 до 32,5

-

±20

PID-C6H6-1OO

от 0 до 10 включ.

от 0 до 32,5 включ.

±20

-

св. 10 до 100

св. 32,5 до 325

-

±20

PID-C6H6-5OO

от 0 до 100 включ.

от 0 до 325 включ.

±20

-

св. 100 до 500

св. 325 до 1625

-

±20

Этилбензол C8H10

PID-C8H1O-1OO

от 0 до 10 включ.

от 0 до 44,1 включ.

± 15

-

св. 10 до 100

св. 44,1 до 441

-

± 15

PID-C8H1O-5OO

от 0 до 100 включ.

от 0 до 441 включ.

± 15

-

св. 100 до 500

св. 441 до 2205

-

± 15

Фенилэтилен (стирол) (винилбензол) C8H8

PID-C8H8-4O

от 0 до 6,9 включ.

от 0 до 29,9 включ.

±20

-

св. 6,9 до 40

св. 29,9 до 173,2

-

±20

PID-C8H8-5OO

от 0 до 100 включ.

от 0 до 433 включ.

±20

-

св. 100 до 500

св. 433 до 2165

-

±20

н-пропилацетат C5H10O2

PID-C5H1OO2-1OO

от 0 до 30 включ.

от 0 до 127,5 включ.

±20

-

св. 30 до 100

св. 127,5 до 425

-

±20

Эпихлоргидрин

С3Н5СЮ

PID-C3H5CIO-1O

от 0 до 2 включ.

от 0 до 7,7 включ.

±20

-

св. 2 до 10

св. 7,7 до 38,5

-

±20

Хлористый бензил C7H7a

PID-C7H7CI-1O

от 0 до 2 включ.

от 0 до 10,5 включ.

±20

-

св. 2 до 10

св. 10,5 до 52,67

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительно й

Фурфуриловый спирт C5H6O2

PID-C5H6O2-IO

от 0 до 2 включ.

от 0 до 8,6 включ.

±20

-

св. 2 до 10

св. 8,6 до 40,8

-

±20

Этанол C2H5OH

PID-C2H5OH-2OOO

от 0 до 500 включ.

от 0 до 960 включ.

± 15

-

св. 500 до 2000

св. 960 до 3840

-

± 15

Моноэтаноламин (2-аминоэтанол) C2H7NO

PID-C2H7NO-3

от 0 до 0,2 включ.

от 0 до 0,5 включ.

± 20

-

св. 0,2 до 3

св. 0,5 до 7,6

-

± 20

PID-C2H7NO-IO

от 0 до 2 включ.

от 0 до 5,1 включ.

± 20

-

св. 2 до 10

св. 5,1 до 25,4

-

± 20

Формальдегид СН2О

PID-CH2O-IO

от 0 до 0,4 включ.

от 0 до 0,5 включ.

± 20

-

св. 0,4 до 10

св. 0,5 до 12,5

-

± 20

2-пропанол (изопропанол) РС3Н7ОН

PID-i-C3H7OH-10

от 0 до 4 включ.

от 0 до 10 включ.

± 20

-

св. 4 до 10

св. 10 до 25

-

± 20

PID-i-C3H7OH-100

от 0 до 20 включ.

от 0 до 50 включ.

± 20

-

св. 20 до 100

св. 50 до 250

-

± 20

Уксусная кислота C2H4O2

PID-C2H4O2-IO

от 0 до 2 включ.

от 0 до 5 включ.

± 20

-

св. 2 до 10

св. 5 до 25

-

± 20

PID-C2H4O2-1OO

от 0 до 100

от 0 до 250

±20

-

2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8

PID-i-C4H8-10

от 0 до 2 включ.

от 0 до 4,6 включ.

±20

-

св. 2 до 10

св. 4,6 до 23,3

-

±20

PID-i-C4H8-100

от 0 до 10 включ.

от 0 до 23,3 включ.

±20

-

св. 10 до 100

св. 23,3 до 233

-

±20

PID-i-C4H8-1000

от 0 до 100 включ.

от 0 до 233 включ.

±15

-

св. 100 до 1000

св. 233 до 2330

-

±15

PID-i-C4H8-6000

от 0 до 500 включ.

от 0 до 1165 включ.

±15

-

св. 500 до 6000

св. 1165 до 13980

-

±15

1-бутанол C4H9OH

PID-C4H9OH-1O

от 0 до 3,2 включ.

от 0 до 9,9 включ.

±20

-

св. 3,2 до 10

св. 9,9 до 30,8

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительно й

1-бутанол C4H9OH

PID-C4H9OH-4O

от 0 до 9,7 включ.

от 0 до 29,9 включ.

±20

-

св. 9,7 до 40

св. 29,9 до 123,3

-

±20

Диэтиламин C4H11N

PID-C4H11N-1O

от 0 до 3 включ.

от 0 до 9,1 включ.

±20

-

св. 3 до 10

св. 9,1 до 3O,4

-

±20

PID-C4H11N-40

от 0 до 9,8 включ.

от 0 до 29,8 включ.

±20

-

св. 9,8 до 40

св. 29,8 до 121,6

-

±20

Метанол CH3OH

PID-CH3OH-1O

от 0 до 3,75 включ.

от 0 до 4,98 включ.

±15

-

св. 3,75 до 10

св. 4,98 до 13,3

-

±15

PID-CH3OH-4O

от 0 до 11,2 включ.

от 0 до 14,9 включ.

±15

-

св. 11,2 до 40

св. 14,9 до 53,2

-

±15

Метилбензол (толуол) C7H8

PID-C7H8-4O

от 0 до 13 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 40

св. 49,8 до 153,3

-

±15

PID-C7H8-1OO

от 0 до 13 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 100

св. 49,8 до 383

-

±15

Фенол C6H5OH

PID-C6H5OH-3

от 0 до 0,25 включ.

от 0 до 0,98 включ.

±20

-

св. 0,25 до 3

св. 0,98 до 11,74

-

±20

PID-C6H5OH-1O

от 0 до 2 включ.

от 0 до 7,8 включ.

±20

-

св. 2 до 10

св. 7,8 до 39,1

-

±20

1,3-диметилбензол (м-ксилол) m-C8H10

PID-m-C8Hw-1OO

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

1,2-диметилбензол (о-КСИЛОл) O-C8H10

PID-o-C8H1o-1OO

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

1,4-диметилбензол (П-КСИЛОЛ) P-C8H10

PID-p-C8H1O-1OO

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

Оксид этилена C2H4O

PID-C2H4O-1O

от 0 до 1,65 включ.

от 0 до 3 включ.

±20

-

св. 1,65 до 10

св. 3 до 18,3

-

±20

Фосфин PH3

PID-PH3-1O

от 0 до 1 включ.

от 0 до 1,4 включ.

±20

-

св. 1 до 10

св. 1,4 до 14,1

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительно й

Нафталин С10Н8

PID-C10H8-10

от 0 до 3,7 включ.

от 0 до 19,7 включ.

±20

-

св. 3,7 до 10

св. 19,7 до 53,3

-

±20

Бром ВГ2

PID-Br2-2

от 0 до 0,2 включ.

от 0 до 1,33 включ.

±20

-

св. 0,2 до 2

св. 1,33 до 13,3

-

±20

Аммиак NH3

PID-NH3-100

от 0 до 20 включ.

от 0 до 14,2 включ.

±15

-

св. 20 до 100

св. 14,2 до 71

-

±15

PID-NH3-1000

от 0 до 100 включ.

от 0 до 71 включ.

±15

-

св. 100 до 1000

св. 71 до 710

-

±15

Этантиол (этилмеркаптан) C2H5SH

PID-C2H5SH-IO

от 0 до 0,4 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 10

св. 1 до 25,8

-

±20

Метантиол (метилмеркаптан) CH3SH

PID-CH3SH-10

от 0 до 0,4 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 10

св. 0,8 до 20

-

±20

PID-CH3SH-20

от 0 до 2 включ.

от 0 до 4 включ.

±20

-

св. 2 до 20

св. 4 до 40

-

±20

Этилацетат C4H8O2

PID-C4H8O2-100

от 0 до 13 включ.

от 0 до 47,6 включ.

±20

-

св. 13 до 100

св. 47,6 до 366

-

±20

Бутилацетат C6H12O2

PID-C6H12O2-100

от 0 до 10 включ.

от 0 до 48,3 включ.

±20

-

св. 10 до 100

св. 48,3 до 483

-

±20

Пропилен(пропен) СзНб

PID-C3H6-300

от 0 до 50 включ.

от 0 до 93,5 включ.

±15

-

св. 50 до 300

св. 93,5 до 561

-

±15

2,3-дитиабутан (диметилдисульфид) C2H6S2

PID-C2H6S2-2

от 0 до 0,35 включ.

от 0 до 1,37 включ.

±20

-

св. 0,35 до 2

св. 1,37 до 7,8

-

±20

PID-C2H6S2-10

от 0 до 2 включ.

от 0 до 7,8 включ.

±20

-

св. 2 до 10

св. 7,8 до 39,2

-

±20

2,5-фурандион (малеиновый ангидрид) C4H2O3

PID-C4H2O3-3

от 0 до 0,25 включ.

от 0 до 1,02 включ.

±20

-

св. 0,25 до 3

св. 1,02 до 12,2

-

±20

PID-C4H2O3-10

от 0 до 2 включ.

от 0 до 8,16 включ.

±20

-

св. 2 до 10

св. 8,16 до 40,8

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительно й

Дисульфид углерода (сероуглерод) CS2

PID-CS2-10

от 0 до 1 включ.

от 0 до 3,17 включ.

±20

-

св. 1 до 10

св. 3,17 до 31,7

-

±20

Ацетонитрил C2H3N

PID-C2H3N-1O

от 0 до 6 включ.

от 0 до 10,2 включ.

±15

-

св. 6 до 10

св. 10,2 до 17,1

-

±15

Циклогексан СбН12

РГО-СбН12-100

от 0 до 20 включ.

от 0 до 70 включ.

±20

-

св. 20 до 100

св. 70 до 350

-

±20

1,3-бутадиен (дивинил) С4Н6

РГО-С4Н6-500

от 0 до 50 включ.

от 0 до 112 включ.

±20

-

св. 50 до 500

св. 112 до 1125

-

±20

н-гексан СбН14

PID-C6H14-1000

от 0 до 84 включ.

от 0 до 301 включ.

±20

-

св. 84 до 1000

св. 301 до 3584

-

±20

Арсин AsH3

PID-AsH3-3

от 0 до 0,1 включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 3

св. 0,32 до 9,7

-

±20

Диметилсульфид C2H6S

PID-C2H6S-100

от 0 до 20 включ.

от 0 до 51,6 включ.

±20

-

св. 20 до 100

св. 51,6 до 258

-

±20

Этилен C2H4

PID-C2H4-300

от 0 до 20 включ.

от 0 до 23,4 включ.

±20

-

св. 20 до 300

св. 23,4 до 351

-

±20

PID-C2H4-1800

от 0 до 100 включ.

от 0 до 117 включ.

±20

-

св. 100 до 1800

св. 117 до 2106

-

±20

Акрилонитрил C3H3N

PID-C3H3N-10

от 0 до 0,7 включ.

от 0 до 1,45 включ.

±20

-

св. 0,7 до 10

св. 1,45 до 22,1

-

±20

Муравьиная кислота CH2O2

PID-CH2O2-1O

от 0 до 0,5 включ.

от 0 до 0,96 включ.

±20

-

св. 0,5 до 10

св. 0,96 до 19,1

-

±20

н-гептан С7Н16

PID-C7H16-5OO

от 0 до 50 включ.

от 0 до 208 включ.

±15

-

св. 50 до 500

св. 208 до 2084

-

±15

РГО-С7Н16-2ООО

от 0 до 100 включ.

от 0 до 416 включ.

±15

-

св. 100 до 2000

св. 416 до 8334

-

±15

2-пропанон (ацетон) C3H6O

PID-C3H6O-1OOO

от 0 до 80 включ.

от 0 до 193 включ.

±15

-

св. 80 до 1000

св. 193 до 2415

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к ВПИ

относительно й

1,2-дихлорэтан C2H4CI2

PID-C2H4CI2-20

от 0 до 2 включ.

от 0 до 8,23 включ.

±20

-

св. 2 до 20

св. 8,23 до 82,3

-

±20

Этилцеллозольв (2-этоксиэтанол) С4Н10О2

PID-C4H10O2-20

от 0 до 2 включ.

от 0 до 7,5 включ.

±20

-

св. 2 до 20

св. 7,5 до 75

-

±20

Диметиловый эфир C2H6O

PID-C2H6O-500

от 0 до 100 включ.

от 0 до 192 включ.

±15

-

св. 100 до 500

св. 192 до 958

-

±15

2-метилпропан (изобутан) i-C4Hio

PID-i-C4H10-1000

от 0 до 100 включ.

от 0 до 241 включ.

±15

-

св. 100 до 1000

св. 241 до 2417

-

±15

2-метил-1-пропанол (изобутанол) PC4H9OH

PID-i-C4H9OH-20

от 0 до 3 включ.

от 0 до 9,2 включ.

±20

-

св. 3 до 20

св. 9,2 до 61,6

-

±20

Циклогексанон СбН1оО

PID-C6H10O-20

от 0 до 2 включ.

от 0 до 7 включ.

±20

-

св. 2 до 20

св. 7 до 70

-

±20

2-бутанон (метилэтилкетон) C4H8O

PID-C4H8O-500

от 0 до 60 включ.

от 0 до 180 включ.

±15

-

св. 60 до 500

св. 180 до 1500

-

±15

Тетраэтилортосиликат (TEOC) C8H2oO4Si

PID-C8H20O4Si-10

от 0 до 2 включ.

от 0 до 17,3 включ.

±20

-

св. 2 до 10

св. 17,3 до 86,6

-

±20

Акролеин C3H4O

PID-C3H4O-10

от 0 до 2 включ.

от 0 до 4,98 включ.

±20

-

св. 2 до 10

св. 4,98 до 24,9

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) содержания определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,           массовой

% (млн-1)         концентрации3), мг/м3

приведенной к относительно

ВПИ         й

3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле

С = Х M/Vm, где М - молярная масса компонента, г/моль;

Vm - молярный объем газа-разбавителя - воздуха, равный 24,06 (при плюс 20 °С и 101,3 кПа по ГОСТ 12.1.005-88),

дм3/моль.

Примечание - Введено следующее сокращение: ВПИ - верхний предел диапазона/поддиапазона измерений.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Водород H2

MEMS-H2-100

от 0 до 4,0 % (от 0 до 100 % НКПР)

±0,2 % (±5 % НКПР)

MEMS-R2-50

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 % (±5 % НКПР)

MEMS-H2-20%

от 0 до 20 %

±0,5 %

Метан CH4

MEMS-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

MEMS-CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

MEMS-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

Этилен C2H4

MEMS-C2H4-1OO

от 0 до 2,3 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H4-5O

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

MEMS-C3H8-1OO

0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS-C3H8-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

MEMS-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

н-бутан C4H10

MEMS-C4H10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

MEMS-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

MEMS-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

MEMS-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

2-метилпропан (изобутан) i-C4Hio

MEMS-i-C4Hio-1OO

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

MEMS-i-C4Hio-5O

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

MEMS-C5H12-IOO

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

MEMS-C5H12-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

MEMS-C5H1o-1OO

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

MEMS-C5H1o-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

MEMS-C6H14-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C6H14-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан СбН12

MEMS-C6H12-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C6H12-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

MEMS-C2H6-1OO

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H6-5O

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

MEMS-CH3OH-5O

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 % (±5 % НКПР)

Бензол СбНб

MEMS-C6H6-1OO

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

MEMS-C6H6-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен(пропен) C3H6

MEMS-C3H6-1OO

от 0 до 2,0 % (от 0 до 100 % НКПР)

±0,1 % (±5 % НКПР)

MEMS-C3H6-5O

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Этанол С2Н5ОН

MEMS-C2H5OH-48,3

от 0 до 1,5 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

MEMS-C7H16-1OO

от 0 до 0,85 % (от 0 до 100 % НКПР)

± 0,042 % (±5 % НКПР)

MEMS-C7H16-5O

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

MEMS-C2H4O-1OO

от 0 до 2,6 % (от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

MEMS-C2H4O-5O

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) СзНбО

MEMS-C3H6O-5O

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

MEMS-i-C4H8-1OO

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

MEMS-i-C4H8-5O

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен) C5H8

MEMS-C5H8-1OO

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS-C5H8-5O

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

MEMS-C2H2-1OO

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H2-5O

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Акрилонитрил C3H3N

MEMS-C3H3N-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

MEMS-C7H8-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C7H8-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

MEMS-C8H1o-37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

MEMS-C8H18-5O

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

MEMS-C4H802-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Бутилацетат С6Н12О2

MEMS-C6H12O2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (дивинил) С4Н6

MEMS-C4H6-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4С12

MEMS-C2H4C12-5O

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

MEMS-C2H6S-5O

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

MEMS-C6H12-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (втор-бутанол) sec-C4H9OH

MEMS-scc-C4H9OH-31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

MEMS-C2H3C1-5O

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан СзНб

MEMS-C3H6-1OO

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C3H6-5O

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

MEMS-C2H6O-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

MEMS-C4H1oO-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена СзНбО

MEMS-C3H6O-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

MEMS-C6H5C1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон

(метилэтилкетон) C4H8O

MEMS-C4H8O-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH

MEMS-tert^^OH-SO

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

MEMS-tert^HnO-SO

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) р-С8Н10

MEMS-p-C8H1o-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

1,2-диметилбензол (О-КСИЛОЛ) О-С8Н10

MEMS-o-C8H1o-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) РС3Н7ОН

MEMS-i-СзН7ОH-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

Октен С8Н16

MEMS-C8H16-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) i-C5H12

MEMS-i-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол

(метилмеркаптан) CH3SH

MEMS-CH3SH-5O

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

MEMS-C2H5SH-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

MEMS-C2H3N-5O

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

2,3-дитиабутан (диметилдисульфид) C2H6S2

MEMS-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин (по пропану)

МЕМ8-ПНБ-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо (по пропану)

МЕМ8-ПНД-50

от 0 до 50 % НКПР

±5 % НКПР

Керосин (по пропану)

МЕМ8-ПНК-50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит (по пропану)

МЕМ8-ПНУ-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов по метану С2-С10 (по метану)

MEM8-C2C10CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

MEM8-C2C10CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

MEM8-C2C1oCH4-3OOO

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000

± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (по пропану)

MEM8-C2C10C3H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEM8-C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

MEM8-C2C10C3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ.

±50 мг/м3

св. 500 до 3000 мг/м3

± (0,152-X - 15,6)

Сероводород H2S

MEM8-H28-7,1T

от 0 до 7,

. млн-1 (от 0 до 10 мг/м3)

±0,5 млн-1

MEM8-H28-2O

от 0 до 20 млн-1 (от 0 до 28,4 мг/м3)

±(0,bX)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Сероводород H2S

MEMS-H2S-IOO

от 0 до 100 млн-1 (от 0 до 142 мг/м3)

±(0,1-х)

1) Системы с определяемыми компонентами, не приведенными в таблице, но указанными в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Системы могут применяться для измерения содержания других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры

окружающей среды от -60 °С до +15 °С включ. и св. +25 °С до +165 °С на каждые 10 °С,

в долях от пределов допускаемой основной погрешности1)

±0,2

Время установления показаний Т0,9, с, не более2):

- для инфракрасного сенсора

10

- для термокаталитического сенсора

10

- для электрохимического сенсора

15

- для фотоионизационного сенсора

15

- для полупроводникового сенсора

20

1) основная и дополнительная погрешности суммируются алгебраически.

2) без учета установленных защитных фильтров, а также, для фотоионизационного сенсора, периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем).

Наименование характеристики

Значение

Напряжение питания переменного тока (частотой 50 Гц), В (для SYSTEM 01)

220±10 %

Напряжение питания постоянного тока, В

от 18 до 32

Габаритные размеры контроллеров (длинахширинахвысота), мм, не более:

- CONTROL 01

500x280x140

- CONTROL 02-01, CONTROL 02-02

120x100x40

- CONTROL 03

155x60x90

Габаритные размеры газоанализаторов (длинахширинахвысота), мм, не более:

- SENSOR 01

120x105x156

- SENSOR 02

145x110x208

- SENSOR 03

130x95x80

Масса контроллеров, кг, не более:

- CONTROL 01

10

- CONTROL 02-01, CONTROL 02-02

0,5

- CONTROL 03

0,5

Масса газоанализаторов, кг, не более:

- SENSOR 01

3,5

- SENSOR 02

4,0

- SENSOR 03

2,0

Условия эксплуатации:

а) температура окружающей среды, °С:

- в месте установки контроллеров

от -20 до +65

- в месте установки газоанализаторов

от -60 до +65

- в месте установки газоанализаторов (опционально для SENSOR 03)

от -60 до +165

б) относительная влажность при плюс 25 °С в месте установки

контроллеров, %, не более

95

в) относительная влажность в месте установки газоанализаторов, %,

не более

98

г) атмосферное давление, кПа

от 80 до 120

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Наработка на отказ, ч, не менее:

- системы с газоанализаторами с инфракрасным сенсором (IR)

- системы с газоанализаторами с термокаталитическим (LEL), электрохимическим (EC), фотоионизационным (PID), полупроводниковым сенсором (MEMS)

100000

40000

Наименование

Обозначение

Количество, шт./экз

Система газоаналитическая

BACS

1

Паспорт

АПДУ.9033.413.216 ПС1)

АПДУ.9034.413.216 ПС1)

АПДУ.9035.413.216 ПС1)

1

Руководство по эксплуатации

АПДУ.9033.413.216 РЭ1)

АПДУ.9034.413.216 РЭ1)

АПДУ.9035.413.216 РЭ1)

1

1) В зависимости от модификации системы.
