| Номер в госреестре | 99289-26 |
| Наименование СИ | Контроллеры измерительно-вычислительные |
| Обозначение типа СИ | SUMMIT 8800 |
| Изготовитель | «Krohne Oil & Gas» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительно-вычислительные SUMMIT 8800 (далее - контроллеры) предназначены для измерений сигналов силы постоянного тока, частотных, импульсных сигналов и интервалов времени, вычисления расхода и количества жидкостей и газов.
Принцип действия контроллеров заключается в измерении сигналов, поступающих от измерительных преобразователей, дальнейшем преобразовании сигналов в значения измеряемых параметров и вычислении по соответствующему алгоритму объемного расхода (объема) газа, приведенного к стандартным условиям, объемного расхода (объема), массового расхода (массы) жидкостей и водяного пара.
Контроллеры имеют модульную конструкцию и состоят из следующих основных блоков и модулей:
- плата центрального процессора, предназначенная для выполнения вычислений согласно алгоритмам, заложенным в программном обеспечении контроллеров;
- плата питания;
- вспомогательная плата, предназначенная для размещения резервной батареи, SD-карты памяти и расположенных на задней панели переключателей;
- коммутационные платы;
- Ethernet-платы;
- модули ввода/вывода;
- материнская платы, объединяющая все блоки и модули в единое целое.
На лицевой стороне корпуса контроллеров расположены цветной сенсорный дисплей и навигатор (вращающаяся на 360° ручка), которые обеспечивают возможность просмотра конфигурационных параметров и локального управления, светодиоды состояния и USB-порт. На задней стороне расположены разъемы для подключения входных/выходных сигналов и интерфейсы связи с внешними устройствами.
Контроллеры имеют интерфейсы связи RS232, RS485 и Ethernet для обмена информацией с внешними устройствами и системой более высокого уровня. Поддерживаются протоколы Modbus ASCII, Modbus RTU, Modbus TCP/IP.
Контроллеры обеспечивают выполнение следующих функций:
- измерение и преобразование аналоговых сигналов (сигналы силы постоянного тока от 4 до 20 мА, частотных и импульсных сигналов, а также дискретных и цифровых (HART) сигналов);
- измерение интервалов времени;
- вычисление расхода и количества жидкостей и газов, в том числе методом переменного перепада давления с использованием сужающих устройств в соответствии с ГОСТ 8.586.2-2005 (ИСО 5167-2:2003), ГОСТ 8.586.5-2005;
- вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием стандартных диафрагм для трубопроводов с внутренним диаметром менее 50 мм в соответствии с РД 50-411-83;
- вычисление плотности, показателя адиабаты и коэффициента динамической вязкости в соответствии с методиками ГСССД МР 118-05 и ГСССД МР 147-2008;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;
- сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе контроллера;
- печать данных на подключенный принтер;
- управление запорной и регулирующей арматурой, многоканальное ПИД-регулирование и реализация алгоритмов управления;
- передача информации в системы более высокого уровня.
К настоящему типу средства измерений относятся контроллеры с заводскими номерами 191033027, 191033013.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на маркировочную табличку, закрепленную на корпусе контроллера.
Нанесение знака поверки на контроллеры не предусмотрено.
Общий вид контроллеров с указанием мест нанесения знака утверждения типа, заводского номера и места пломбирования представлен на рисунке 1.

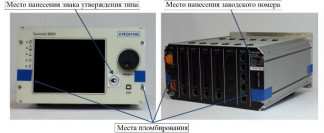

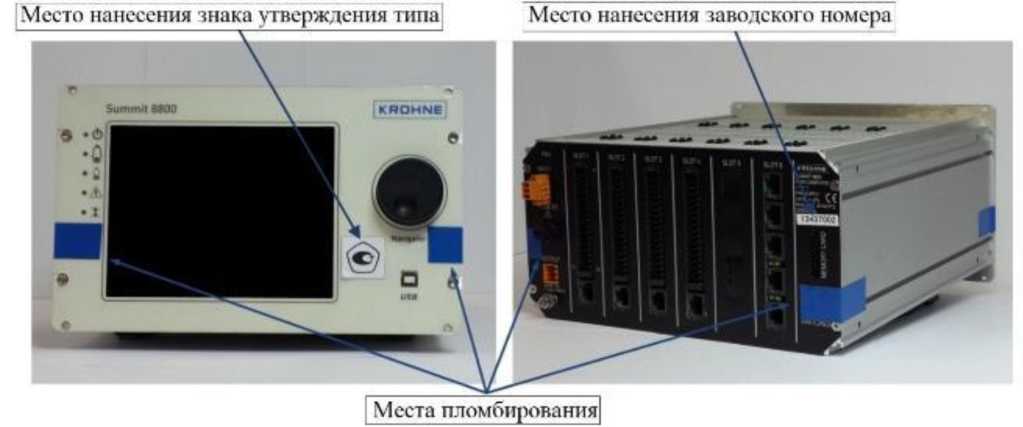

Рисунок 1 - Общий вид контроллеров с указанием мест нанесения знака утверждения типа, заводского номера и места пломбирования
Программное обеспечение (далее - ПО) контроллеров обеспечивает реализацию их функций.
ПО контроллеров защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров разграничением уровней доступа пользователей, введены система паролей и нестираемый журнал вмешательств, предусмотрено опломбирование корпуса контроллеров.
Контроль целостности и подлинности ПО контроллеров осуществляется посредством вычисления цифровых идентификаторов ПО контроллеров.
Уровень защиты ПО контроллеров «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО контроллеров приведены в таблице 1.
| Таблица 1 - Идентификационные данные ПО контролле | ров |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Summit8800_Main_V0_40_3_0e.s19 |
| Номер версии (идентификационный номер) ПО | 0.40.3.0 |
| Цифровой идентификатор ПО | 0x168A3DAE |
| Алгоритм вычисления цифрового идентификатора | CRC-32 |
| Наименование ПО | SUMMIT 8800 Main Program |
Метрологические характеристики контроллеров приведены в таблице 2.
Таблица 2 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение |
| Диапазон измерений сигналов силы постоянного тока, мА | от 4 до 20 |
| Диапазон измерений частотных сигналов, Гц | от 1 до 5000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений сигналов силы постоянного тока, %: - основной - дополнительной, вызванной изменением температуры окружающей среды на каждые 10 °С | ±0,05 ±0,01 |
| Пределы допускаемой относительной погрешности измерений частотных сигналов, % | ±0,02 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, импульсы | ±1 |
| Пределы допускаемой относительной погрешности вычислений расхода и количества жидкостей и газов с использованием сужающих устройств по ГОСТ 8.586.2-2005 (ИСО 5167-2:2003), ГОСТ 8.586.5-2005, % | ±0,5 |
| Пределы допускаемой относительной погрешности вычислений расхода и количества жидкостей и газов с использованием стандартных диафрагм для трубопроводов с внутренним диаметром менее 50 мм по РД 50-411-83, % | ±1,6 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,01 |
| Примечание - При расчете погрешности контроллеров при рабочих условиях основная и дополнительная погрешности суммируются алгебраически. | |
Основные технические характеристики контроллеров приведены в таблице 3.
Таблица 3 - Основные технические характеристики контроллеров
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 30 |
| Габаритные размеры, мм, не более: - высота | 135 |
| - ширина | 215 |
| - глубина | 255 |
| Масса, кг, не более | 2,5 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность, %, не более | 90 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +55 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность, %, не более | 90 |
Показатели надежности контроллеров приведены в таблице 4.
Таблица 4 - Показатели надежности контроллеров
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч | 100000 |
наносится на титульный лист паспорта и корпус контроллеров типографским способом.
Комплектность контроллеров приведена в таблице 5.
Таблица 5 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллеры измерительно-вычислительные SUMMIT 8800 | SUMMIT 8800 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Контроллер измерительно-вычислительный SUMMIT 8800. Руководство по эксплуатации. Том 1: Работа с прибором | _ | 1 экз. |
приведены в разделе 3 документа «Контроллер измерительно-вычислительный SUMMIT 8800.
Руководство по эксплуатации. Том 1: Работа с прибором».
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
