| Номер в госреестре | 99288-26 |
| Наименование СИ | Устройства связи с объектом |
| Обозначение типа СИ | FTA |
| Изготовитель | Общество с ограниченной ответственностью «КомКонт Текнолоджис» |
| Год регистрации | 2026 |
| Срок свидетельства | 01.09.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства связи с объектом FTA (далее - устройства) предназначены для измерений силы постоянного электрического тока и преобразования в постоянное электрическое напряжение.
Принцип действия устройств заключается в линейном преобразовании входных электрических сигналов силы постоянного электрического тока посредством резистивной нагрузки с известным сопротивлением в выходной сигнал постоянного электрического напряжения.
Устройства применяются для сопряжения полевых устройств (промышленных датчиков) с автоматизированной системой управления (АСУТП).
Устройства изготавливаются в единой модификации FTA-AI.
Конструктивно устройства представляют из себя терминальную печатную плату, закрепленную пластиковыми боковыми элементами в пластиковом экстрадированном профиле с возможностью крепления на DIN-рейку шириной 35 мм.
Заводской номер устройств, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр и букв латинского алфавита, разделённых пробелом, наносится методом наклейки в левом нижнем углу терминальной печатной платы.
Нанесение знака поверки на устройства не предусмотрено.
Пломбирование не предусмотрено.

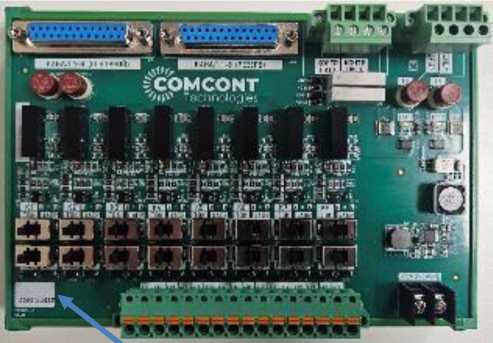

Общий вид устройств с указанием мест нанесения заводского номера и знака утверждения типа приведены на рисунке 1.
Место нанесения знак утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид устройств с указанием места нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон входного сигнала силы постоянного электрического тока, мА | от 4 до 20 |
| Диапазон выходного сигнала постоянного электрического напряжения, В | от 1 до 5 |
| Пределы допускаемой приведенной погрешности преобразования, % | ± 0,1 |
| Примечание - Нормирующим значением для приведенной погрешности является максимальное значение диапазона входного сигнала. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 7,7 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более: | 128х187х57 |
| Масса, кг, не более: | 0,37 |
| Условия эксплуатации: - температура окружающей среды, C - относительная влажность при +25 C, %, не более | от 0 до +55 85 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 269765 |
наносится методом наклейки на левую боковую часть корпуса устройств в соответствии со схемой, указанной на рисунке 1 и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройства связи с объектом FTA | - | 1 шт. |
| Паспорт | 0Е00052 ПС | 1 экз. |
| Руководство по эксплуатации | 0Е00052 РЭ | 1 экз. |
приведены в разделе 5.3.4 «Сигнальные каналы» руководства по эксплуатации 0Е00052 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110 16 до 100 А»;
ТУ 27.12.24-001-58297693-2025 «Устройство связи с объектом FTA-AI, FTA-DI, FTA-AO, FTA-DO. Технические условия».
