Устройства сбора информации DAQ20-4F, 99287-26

Назначение

Устройства сбора информации DAQ20-4F (далее по тексту - устройства) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, частоты и счета импульсов.

Описание

Устройства получают, обрабатывают и отображают телеметрическую информацию от датчиков буровой или другого измерительного оборудования при проводке эксплуатационных и разведочных скважин с целью добычи нефти и газа.

Принцип действия устройств заключается в измерении сигналов силы постоянного электрического тока и постоянного электрического напряжения посредством аналоговоцифрового преобразования, а также измерении частоты и счета импульсов при помощи двоичного счетчика и передаче цифрового кода на ПК с последующим преобразованием в значение измеряемой величины.

Устройства изготавливаются в единой модификации DAQ20-4F.

Конструктивно устройства представляют собой измерительную плату и плату питания, размещенных в металлическом корпусе. Между платами установлена металлическая разделяющая пластина из нержавеющей стали. На нижней и боковых сторонах корпуса установлены электрические разъёмы и кабельные вводы. Кабельные вводы предназначены для подключения внешнего электропитания, интерфейса RS-485 из безопасной зоны. Кабельные вводы имеют дублирование на корпусе для функциональной возможности одновременного подключения от двух до четырех устройств на одной линии интерфейса.

В составе устройств содержится устройство преобразования фазы (плата) УПФ-1 (далее - УПФ-1), предназначенное для электрического и логического сопряжения входных цепей устройства с внешними источниками сигналов.

Устройства имеют взрывозащищенное исполнение.

Заводской номер устройств в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на маркировочную табличку из декоративного бумажно-слоистого пластика с покрытием ламинирующей пленкой или методом фотохимического травления на маркировочную металлическую табличку. Маркировочная табличка размещается на крышке корпуса, что обеспечивает идентификацию каждого экземпляра устройств в течение всего срока эксплуатации.

Нанесение знака поверки на устройства не предусмотрено.

Пломбирование устройств предусмотрено изготовителем при помощи пломбировочной этикетки внутри корпуса при выпуске из производства.

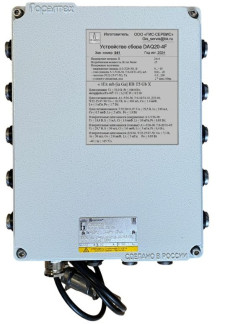

Общий вид устройств с указанием места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Место установки пломбировочной этикетки представлено на рисунке 2.

20-4F

ТУ 28 99 39 - 005 - 34442519 - 2024,Л'

Зав. номер 0

Год изг. 2024

Напряжение питания,

Потребляемая мощность, Вт не более

Измеряемые величины:

- напряжения (каналы А1-А5), В

- тока (каналы A1-A5, T6-T18), мА

- частоты (Ч22-Ч25), Гц

- углового смещения (Д21), код

0(4)... 20

0.3 200

2 * имп./обор.

Цепи питания каналов А1-А5, Т6-118, Д21, Ч22-Ч25:

Uo < 18,5 В, Io < 360 мА, Co < 1.6 мкФ, Lo < 1 мГн, Ро < 1.7 Вт;

Цепи питания каналов Т19, 120:

Uo < 29,5 В, Io < 240 мА, Co < 0.5 мкФ, Lo < 2 мГн, Ро < 1.8 Вт

Ui < 18,6 В, Ii < 3 мА, Ci < 1.0 мкФ, Li < 10 мГн, Pi < 0,03 Вт;

Измерительные цепи каналов (токовые) A1-A5, T6-T20:

Ui < 29,7 В, Ii < 30 мА, Ci < 1.0 мкФ, Li < 5 мГн, Pi < 0,4 Вт;

Измерительные цепи каналов Д21, Ч22-Ч25:

Uo < 7,1 В, Io < 30 мА, Co < 2.0 мкФ, Li: < 5 мГн

Ро < 005 Вт

-40 < 1а < +65 °С

« 1Ех mb [ia Ga] ИВ Т5 Gb Х

Сертификат соответствия:

№ ЕАЭС KG417/039.RU.02.06142 серия KG № 0229258
