| Номер в госреестре | 99150-26 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВЛМ-10 |
| Изготовитель | Куйбышевский завод измерительных трансформаторов |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы тока ТВЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока выполнены в виде опорной конструкции. Вторичные обмотки размещены каждая на своём магнитопроводе. Корпус трансформаторов, выполненный из компаунда на основе эпоксидной смолы, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформаторы ремонту не подлежат.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока ТВЛМ-10 зав. № 000602, 000868, 13362, 17775, 20914, 27726, 27734, 28378, 29257, 30765, 31215, 31230, 33240, 47015, 47861, 53595, 69462, 71359, 71395, 74486, 92703.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

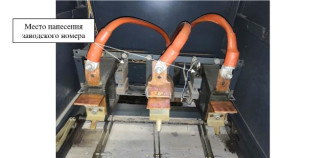

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |||
| 13362, 27734 | 27726,28378, 47861, 53595, 69462, 71359, 71395, 74486 | 17775, 20914, 29257, 30765, 31215, 31230, 33240, 47015, 92703 | 000602, 000868 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 150 | 400 | 600 | 1000 |
| Номинальный вторичный ток Ъном, А | 5 | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА | 10 | 10 | 10 | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВЛМ-10 | 1 шт. |
| Паспорт | ТВЛМ-10 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
