| Номер в госреестре | 99120-26 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-10 |
| Изготовитель | Трансформаторный завод им. В.В. Куйбышева (п/я Р-6902) |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы напряжения НТМИ-10 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения модификации НТМИ-10-66 зав. № 382, 4417, модификации НТМИ-10-66У3 зав. № 426, 649, 801, 857, 1341, 1466, 1811, 2198, 3123, 3286, 3586, 3955, 4636, 4662, 4675, 4699, 6390, 6528, 6582, 6628, 6671, 6680, 6717, 7107, 7554, 7816 и модификации НТМИ-10-66У4 зав. № 2783, 3206.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

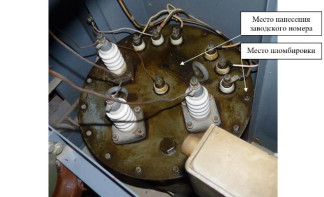

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и^ом, кВ | 10 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМИ-10-66; НТМИ-10-66У3; НТМИ-10-66У4 | 1 шт. |
| Паспорт | НТМИ-10-66; НТМИ-10-66У3; НТМИ-10-66У4 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
