| Номер в госреестре | 98911-26 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | ДУМА-ВТ |
| Изготовитель | Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля» |
| Год регистрации | 2026 |
| Срок свидетельства | 09.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые ДУМА-ВТ (далее - дефектоскопы) предназначены для измерений глубины и линейной координаты дефектов при выявлении сквозных и несквозных дефектов в изделиях из токопроводящих материалов.
Принцип действия дефектоскопов основан на фазовом и амплитудном методах вихретокового неразрушающего контроля. Электронный блок формирует сигнал, возбуждающий катушки индуктивности в вихретоковом преобразователе (далее - ВТП), который создаёт электромагнитное поле в контролируемом изделии и регистрирует изменения результирующего электромагнитного поля вихревых токов непосредственно над зоной дефекта. Дефекты в объекте контроля вызывают искажение результирующего электромагнитного поля вихревых токов или отличие его от поля на бездефектном участке. Данное искажение регистрируется как изменения действительной и мнимой составляющей вихретокового сигнала.
Дефектоскопы состоят из электронного блока, соединяемым с персональным компьютером (ноутбуком) с программным обеспечением, ВТП, энкодера, подключаемых к электронному блоку с помощью соединительных кабелей.
На дефектоскопе расположены разъёмы для подключения ВТП, энкодера, текстовой консоли, блока питания и разъём Ethernet для подключения к персональному компьютеру (ноутбуку).
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится на лицевую панель электронного блока дефектоскопа краской или лазерной гравировкой.
Защита дефектоскопа от несанкционированного доступа обеспечивается нанесением пломбы, представляющую собой саморазрушающуюся наклейку, на корпус дефектоскопа в месте, указанном на рисунке 1.
Общий вид электронного блока дефектоскопов с указанием места нанесения заводского номера и места пломбировки от несанкционированного доступа представлен на рисунке 1. Общий вид дефектоскопов представлен на рисунке 2. Внешний вид ПК (ноутбука) может отличаться от приведенного на рисунке 2.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид электронного блока дефектоскопов с указанием места нанесения заводского номера и места пломбировки от несанкционированного доступа

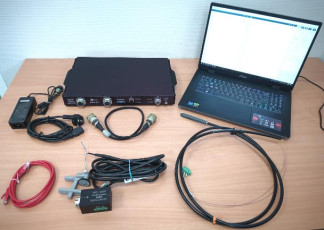

Рисунок 2 - Общий вид дефектоскопов
В дефектоскопах используется программное обеспечение (ПО), которое выполняет следующие функции:
- установка и изменение параметров сигнала возбуждения ВТП;
- отображение результатов контроля в виде временной развертки вихретокового сигнала и развертки с действительной и мнимой составляющей вихретового сигнала в режиме реального времени;
- запись сигналов в файл для дальнейшего анализа;
- построение калибровочных кривых для измерений глубины дефектов.
К метрологически значимой части ПО относятся все компоненты ПО ДУМА-ВТ за исключением графического интерфейса пользователя.
Конструкция дефектоскопа исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ДУМА-ВТ |
| Номер версии (идентификационный номер) ПО, не ниже | 2.Х.Х.ХХ* |
| Цифровой идентификатор ПО | - |
| * Номер версии ПО состоит из нескольких чисел, разделенных точками. «Х» не относятся к метрологической значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон установки частоты сигнала возбуждения ВТП, кГц | от 1 до 1000 |
| Пределы допускаемой относительной погрешности установки частоты сигнала возбуждения ВТП, % | ±0,5 |
| Дискретность установки частоты сигнала возбуждения ВТП, Гц | 1 |
| Размах напряжения возбуждения на нагрузке (50±1) Ом, В, не менее | 5 |
| Диапазон установки коэффициента усиления предварительного усилителя приемника, дБ | от 0 до 40 |
| Пределы допускаемой абсолютной погрешности установки коэффициента усиления предварительного усилителя приемника, дБ | ±1 |
| Дискретность регулировки коэффициента усиления предварительного усилителя приемника, дБ | 0,1 |
| Диапазон установки коэффициента усиления компонент X и Y приемника, дБ | от 0 до 40 |
| Пределы допускаемой абсолютной погрешности установки коэффициента усиления компонент X и Y приемника, дБ | ±1 |
| Дискретность регулировки коэффициента усиления компонент X и Y приемника, дБ | 0,1 |
| Диапазон измерений глубины дефектов, % толщины стенки | от 10 до 100 (сквозной дефект) |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов, % толщины стенки | ±10 |
| Порог чувствительности к определению сквозных дефектов (минимальный диаметр выявляемого дефекта), мм, не более | 0,4 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений координаты дефектов, мм | от 10 до 22000 |
| Пределы допускаемой абсолютной погрешности измерений координаты дефектов в диапазоне от 10 до 1000 мм включ., мм | ±2,0 |
| Пределы допускаемой относительной погрешности измерений координаты дефектов в диапазоне св. 1000 до 22000 мм, % | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы устройства, ч, не менее | 8 |
| Частота дискретизации АЦП сигналов компонент X и Y, Гц | 4000 |
| Максимальная толщина стенки объекта контроля, мм | 3 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 440х280х50 |
| Масса, кг, не более | 10 |
| Потребляемая мощность, Вт, не более | 40 |
| Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц | от 207 до 253 от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 35 °С, %, не более | от +10 до +40 98 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый | ДУМА-ВТ | 1 шт. |
| Персональный компьютер (ноутбук)* | - | 1 шт. |
| Программное обеспечение на флеш-носителе | - | 1 шт. |
| Кабель и блок питания | - | 1 комплект |
| Кабели соединительные | - | 1 комплект |
| ВТП** | - | 1 шт. |
| Энкодер | - | 1 шт. |
| Кейс для транспортировки* | - | 1 шт. |
| Руководство по эксплуатации | 65.2.000 РЭ | 1 экз. |
| Паспорт | 65.2.000 ПС | 1 экз. |
| * Наличие в соответствии с заказом. * * Количество ВТП в соответствии с заказом. | ||
приведены в разделах 2.2 «Подготовка к использованию дефектоскопа» и 2.3 «Использование дефектоскопа» руководства по эксплуатации 65.2.000 РЭ.
65.2.000 ТУ «Дефектоскоп вихретоковый ДУМА-ВТ. Технические условия».
