| Номер в госреестре | 98896-26 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WZPD.T1.NN00 |
| Изготовитель | Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые WZPD.T1.NN00 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей насосов, производства «Hefei Huasheng Pumps&Valves Co., Ltd, Китай, на газоперерабатывающем комплексе переработки этансодержащего газа в районе поселка Усть-Луга (Ленинградская область).
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (далее - ЧЭ) от измеряемой температуры.
Термопреобразователи представляют собой пазовые ТС, состоящие из двух тонкопленочных ЧЭ, помещенных в плоский корпус прямоугольной формы (с изоляцией из полимерной смолы), с присоединенным кабелем в гибкой металлизированной защитной оболочке с фторполимерным покрытием с удлинительными проводами.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ 3-х проводная.
Монтаж ТС осуществляется в процессе изготовления электродвигателей YB3-4501-500 насосов модели 25O/2OOHDS-38OX2. Термопреобразователи устанавливаются в пазы обмотки статора, после чего производится их заливка специальной полимерной смолой (компаундом), и последующая сушка, после которой ТС уже не могут быть демонтированы для проведения технического обслуживания и поверки.
В каждый электродвигатель YB3-4501-500 монтируется по 6 шт. ТС. Электродвигатели в количестве 4 шт. будут установлены на газоперерабатывающем комплексе переработки этансодержащего газа в районе поселка Усть-Луга.
Эксплуатируемые ТС имеют заводские номера: 244E161-01/0009-24/001; 244E161-01/0009-24/002; 244E161-01/0009-24/003; 244E161-01/0009-24/004; 244E161-01/0009-24/005; 244E161-01/0009-24/006; 244E161-01/0009-24/007; 244E161-01/0009-24/008; 244E161-01/0009-24/009; 244E161-01/0009-24/010; 244E161-01/0009-24/011; 244E161-01/0009-24/012; 244E161-01/0009-24/013; 244E161-01/0009-24/014; 244E161-01/0009-24/015; 244E161-01/0009-24/016; 244E161-01/0009-24/017; 244E161-01/0009-24/018; 244E161-01/0009-24/019; 244E161-01/0009-24/020; 244E161-01/0009-24/021; 244E161-01/0009-24/022; 244E161-01/0009-24/023; 244E161-01/0009-24/024 (24 шт.); контрольные ТС имеют заводские номера: 25A1789-01/0002G1-3/001; 25A1789-01/0002G1-3/002; 25A1789-01/0002G1-3/003 (3 шт.).

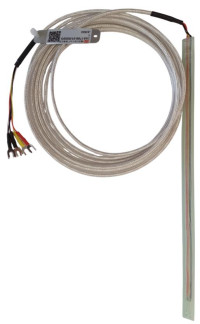

Фотография общего вида термопреобразователей с указанием места нанесения заводского номера приведена на рисунке 1.
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», нанесён на наклейку на металлическую пластину (шильдик), прикрепляемую к кабелю с удлинительными проводами.
Конструкция ТС не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Метрологические и основные технические характеристики ТС приведены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +200 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение НСХ по ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А |
| Допуск по ГОСТ 6651-2009, °С | ±(0,15+0,002| 11)(1) |
| (1) |t| - значение измеряемой температуры, °С | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры монтажной части ТС (ДхШхТ), мм | 250x10x2 |
| Длина удлинительного кабеля, м | от 3,1 до 3,2 |
| Масса ТС, г | от 108,0 до 108,3 |
| Маркировка взрывозащиты | 0Ex ia IIC Т6...Т1 Ga X |
| Рабочие условия эксплуатации*-1): - для монтажной части ТС - температура окружающей среды, °С - относительная влажность воздуха, %, не более - для кабеля ТС - температура окружающей среды, °С - относительная влажность воздуха, % | от -43,2 до +200 95 от -43,2 до +120 до 100 |
| (1) - Диапазон температур обмотки статора электродвигателей, характерный для стандартного рабочего режима: от +40 °С до +90 °С. | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы*1), лет, не менее | 25 |
| Средняя наработка до отказа*1), ч, не менее | 200000 |
| (1) - Показатели надежности нормированы для диапазона измерений температуры от -30 °С до +200 °С | |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | WZPD.T1.NN00 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Проведение измерений» Паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры».
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
