| Номер в госреестре | 98878-26 |
| Наименование СИ | Измерители давления газа |
| Обозначение типа СИ | ФД-09 |
| Изготовитель | Научно-производственное общество с дополнительной ответственностью «ФАРМЭК» |
| Год регистрации | 2026 |
| Срок свидетельства | 25.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители давления газа ФД-09 (далее - измерители) предназначены для измерений избыточного давления и разности давлений (дифференциального давления) газов в газовом оборудовании газопроводов низкого, среднего или высокого давления.
Область применения - предприятия химической, газодобывающей, энергетической и коммунальной отраслей промышленности.
Измерители представляют собой электронные портативные приборы с жидкокристаллическим индикатором взрывозащищенного исполнения. В качестве датчика давления в измерителях используется тензорезистивный датчик.
Конструктивно измерители состоят из корпуса с размещенными внутри него платами, отсеком питания, блоком искрозащиты. Корпус измерителей выполнен из металла. В торце сверху расположены два штуцера для подключения источников давления.
Маркировка штуцеров показана в верхней части лицевой панели измерителя.
Электрическое питание автономное, в измеритель установлен низкотемпературный LiPol аккумулятор.
Измерители выпускают во взрывозащищенном исполнении (маркировка взрывозащиты 1Ех ib ПС Т4 Gb).
Измерители имеют USB порт для подключения к компьютеру, для заряда аккумулятора через сетевой адаптер, входящий в комплект поставки.
Измеритель функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО идентифицируется через меню пользователя путем вывода на экран компьютера окна программы с номером версии и цифровым идентификатором. Влияние ПО учтено при нормировании метрологических характеристик.
Дата изготовления измерителей (число, месяц, год) указывается в паспорте в разделе «Свидетельство о приемке» и зашифрована в заводском номере измерителя: первые две цифры соответствуют году изготовления, следующие две - месяцу изготовления.

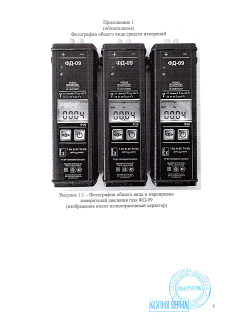

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена
в приложении 3.
Обязательные метрологические требования представлены в таблице 1.
Таблица 1
| Наименование | Значение |
| Диапазон измерений давления газа, кПа | от 0 до 20 |
| Пределы допускаемой приведенной погрешности, % от верхнего предела измерений | ±1 |
| Вариация выходного сигнала (показаний), % от верхнего предела измерений, не более | 1 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, представлены в таблице 2.
копил
Таблица 2
| Наименование | Значение |
| Пределы допускаемой приведенной погрешности в диапазоне температуры окружающего воздуха от минус 30 °C до 0 °C, % от верхнего предела измерений | ±2 |
| Разрешающая способность цифрового индикатора, кПа | 0,01 |
| Предельное подаваемое давление (перегрузка), кПа | 40 |
| Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 35 °C, % диапазон атмосферного давления, кПа | от минус 30 до плюс 50 98 от 84,0 до 106,7 |
| Диапазон напряжения питания постоянного тока, В | от 3,0 до 4,2 |
| Потребляемая мощность, В-А, не более | 1,5 |
| Степень защиты, обеспечиваемая оболочкой, поГОСТ 14254-2015 | IP20 |
| Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее | 20 |
| Габаритные размеры, мм, не более | 185x60x35 |
| Масса, кг, не более | 0,43 |
Таблица 3
| Наименование | Количество | ||||
| 1 | 2 | ||||
| Измеритель давления газа ФД-09 | 1 | ||||
| Сетевой адаптер 5 В, 1А | 1 | ||||
| Кабель USB 3.0 А-А Male to Male 1 м* | yU .<< ЧО1ТВ0 с ...... | ||||
| Ремень* | |||||
| Паспорт 100162047.034.1 ПС | си | W 1 | ■ | ||
| Шланг присоединительный* | 3 — | — | 1 | ||
а О!^
Продолжение таблицы 3
| 1 | 2 |
| Чехол к прибору* | 1 |
| Упаковка* | 1 |
| Дополнительные аксессуары: ** | |
| Насадка 65 мм* | 1 |
| Насадка Уг'* | 1 |
| Насадка 1"* | 1 |
| Насадка 190 мм ’ | 1 |
| Примечание * Не предоставляются при осуществлении поверки. "Поставляются при указании в заказе. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на корпус измерителя и на титульный лист паспорта.
Поверка осуществляется по МРБ МП.4502-2026 «Система обеспечения единства измерений Республики Беларусь. Измерители давления газа ФД-09. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУ BY 100162047.034-2011 «Измеритель давления газа ФД-09. Технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
методику поверки:
МРБ МП.4502-2026 «Система обеспечения единства измерений Республики
Беларусь. Измерители давления газа ФД-09. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки
Калибратор давления DPI 705________________________________________________
Устройство коммутации ПР 11-02.00.000; шланг соединительный полихлорвиниловый ПХВ-3,5*0,8; ресивер (0,3-0,5) л, источник давления, диапазон воспроизведения избыточного давления (0,1-0,3) МПа
Термогигрометр testo 625_____________________
-%
Барометр-анероид метеорологический БАММ-1
Примечание - Допускается применять другие средства поверки, обеспеч! определение метрологических характеристик с требуемой точностью.ЕМЭК
дающие
Ш 11
< о»'
Идентификация программного обеспечения: представлена в таблице 5. Таблица 5
| Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма метрологической части исполняемого кода) |
| FD09.hex | 1.2 | 0х17В5 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и технической документации производителя: измерители давления газа ФД-09 соответствуют требованиям ТУ BY 100162047.034-2011, ТР ТС 020/2011, ТР ТС 012/2011.
