| Номер в госреестре | 98873-26 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | RGK |
| Изготовитель | «SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерений расстояний и углов наклона, относительно горизонта.
Принцип измерения расстояний основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучения лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, устанавливается и направляется на блок, где происходят измерение разности фаз излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.
Принцип измерений угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномеров меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона в установленных границах измерения.
Результаты измерений расстояний и углов записываются во внутреннюю память дальномера, выводятся на дисплей дальномера и могут быть переданы на внешние устройства.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномеров осуществляется при помощи клавиш. В основании корпуса дальномеров имеется USB-разъём (тип Type-C) для зарядки встроенного аккумулятора.
Питание дальномеров осуществляется от встроенного Li-ion аккумулятора.
Дальномеры изготавливаются в следующих модификациях: DV300, DV500, которые отличаются диапазоном измерений расстояний.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование дальномеров от несанкционированного доступа не производится. ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса. В процессе эксплуатации дальномеры не предусматривают внешних механических и электронных регулировок.
Общий вид дальномеров представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения наносится методом печати на пластике на задней панели корпуса дальномеров. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

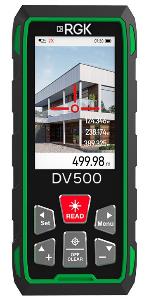

Рисунок 1 - Общий вид дальномеров лазерных RGK
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Для управления дальномерами используется встроенное микропрограммное обеспечение, которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера дальномеров при их производстве.
Разделение на метрологически значимое и не значимое МПО не произведено.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р.50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на встроенное МПО дальномеров и измерительную информацию.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | DV300 | DV500 |
| Диапазон измерений расстояний1), м | от 0,1 до 300 | от 0,1 до 500 |
| Доверительные границы абсолютной погрешности измерений расстояний (при доверительной вероятности 0,67), мм: - в поддиапазоне от 0,1 до 150 м включ. - в поддиапазоне св. 150 до 300 м включ. - в поддиапазоне св. 300 до 500 м включ. | ±(1,5+0,1-10-5<D) 2) ±(1,5+1-10-5<D) ±(1,5+2-10-5<D) | |
| Диапазон измерений угла наклона | ±90° | |
| Пределы допускаемой абсолютной погрешности измерений угла наклона | ±0,3° | |
| 1) измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 (стена, окрашенная в белый цвет), низкая фоновая освещенность 2) D - измеряемое расстояние, мм | ||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Модификация | DV300 | DV500 |
| Дискретность измерений: - расстояний, м - угла наклона | 0,001 0,1° |
| Лазерное излучение: - мощность, мВт, не более - длина волны,нм - класс по ГОСТ 31581-2012 | 1 от 630 до 670 II |
| Источник электропитания | встроенный Li-ion аккумулятор |
| Напряжение электропитания постоянного тока, В | 3,7 |
| Диапазон рабочих температур, °С | от -20 до +70 |
| Габаритные размеры (ДхШхВ) мм, не более | 150х70х35 |
| Масса, кг, не более | 0,25 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномера.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. (экз.) |
| Дальномер лазерный1) | RGK | 1 шт. |
| Сумка для переноски | - | 1 шт. |
| Петелька на руку | - | 1 шт. |
| Отражательная пластина | - | 1 шт. |
| Кабель USB Type-C | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) модификация определяется договором поставки | ||
приведены в п. 5 «Работа с прибором», п. 7 «Измерение по камере» документа «Лазерный дальномер RGK DV300, DV500. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений»;
Стандарт предприятия «SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.»
