| Номер в госреестре | 98868-26 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | АКИП-1396 |
| Изготовитель | JSC «PriST» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные АКИП-1396 (далее по тексту - нагрузки) предназначены для установки и измерения напряжения, силы постоянного тока, электрической мощности постоянного тока и установки электрического сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других электронных устройств.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
В нагрузках предусмотрены следующие основные режимы работы:
- режим стабилизации силы постоянного тока (CC);
- режим стабилизации напряжения постоянного тока (CV);
- режим стабилизации сопротивления (CR);
- режим стабилизации мощности постоянного тока (CW);
- режим динамической нагрузки.
Нагрузки позволяют производить измерения:
- силы постоянного тока;
- напряжения постоянного тока;
- мощности постоянного тока.
Нагрузки имеют моноблочную конструкцию.
Модификации нагрузок, представленные в таблице 1, имеют один канал и отличаются значениями входных параметров и максимальной мощностью.
Таблица 1 - Модификации нагрузок
| Модификация | Ubx макс., В | 1вх макс., А | Р макс, Вт |
| АКИП-1396/1 | 150 | 30 | 200 |
| АКИП-1396/2 | 500 | 15 | 200 |
| АКИП-1396/3 | 150 | 30 | 400 |
| АКИП-1396/4 | 500 | 30 | 400 |
| АКИП-1396/5 | 150 | 120 | 600 |
| АКИП-1396/6 | 500 | 60 | 600 |
На лицевой панели нагрузок расположены:
- кнопка включения прибора;
- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;
- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;
- поворотный регулятор для плавной регулировки параметров и навигации по меню.
- входные клеммы;
На задней панели нагрузок расположены:
- коммуникационный цифровой интерфейс RS-232C;
- интерфейс аналогового управления HANDLER;
- разъем SENSE для 4-х проводного подключения;
- разъем для подключения шнура питания и вентиляционные отверстия.
Вид передней панели нагрузок с местом нанесения знака утверждения типа представлен на рисунке 1. Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенноцифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Места пломбировки и нанесения серийного номера представлены на рисунках 2 и 3.

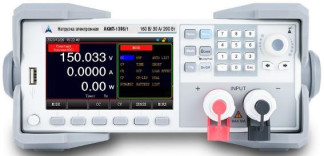

Рисунок 1 - Вид передней панели нагрузок АКИП-1396 с местами нанесения знака утверждения типа (А) и знака поверки (Б)
Рисунок 2 - Вид задней панели нагрузок модификации АКИП-1396/1, АКИП-1396/2, АКИП-1396/3, АКИП-1396/4 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Рисунок 3 - Вид задней панели нагрузок модификации АКИП-1396/5, АКИП-1396/6 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса нагрузок может отличаться от представленного на рисунках.
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | 1.01 |
Таблица 3.1 - Основные метрологические характеристики нагрузокмодификации АКИП-1396/1
| Наименование характеристики | Значение | |
| Диапазон напряжения на нагрузке, В | от 0 до 150 | |
| Диапазон силы тока в нагрузке, А | от 0 до 30 | |
| Максимальная мощность на нагрузке, Вт | 200 | |
| Режим стабилизации напряжения | ||
| Диапазоны установки напряжения, В | от 0,1 до 15 | от 0,1 до 150 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0003-иуСТ + 0,0005-ипред) | |
| Диапазоны измерения напряжения, В | от 0 до 15 | от 0 до 150 |
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0002-UB3M + 0,003-ипред) | |
| Режим стабилизации тока | ||
| Диапазоны установки/ измерения силы тока, А | от 0 до 3 | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А | ±(0,0003<1уст/изм + 0,0005<!пред) | |
| Режим стабилизации электрической мощности | ||
| Диапазоны установки/измерения электрической мощности, Вт | от 0 до 200 | |
| Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт | ±(0,01<Руст/изм + 0,001’Рпред) | |
| Режим стабилизации сопротивления | ||
| Диапазоны установки сопротивления | от 0,05 Ом до 10 кОм | |
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(КуСТ-0,01) | |
| Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В; 1уст - установленное значение тока, А; 1пред - предельное значение тока, А; RVCI - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | ||
Таблица 3.2 - Основные метрологические характеристики нагрузок модификации АКИП-1396/2
| Наименование характеристики | Значение | |
| Диапазон напряжения на нагрузке, В | от 0 до 500 | |
| Диапазон силы тока в нагрузке, А | от 0 до 15 | |
| Максимальная мощность на нагрузке, Вт | 200 | |
| Режим стабилизации напряжения | ||
| Диапазоны установки напряжения, В | от 0,1 до 50 | от 0,1 до 500 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0003-иуСТ + 0,0005-ипред) | |
| Диапазоны измерения напряжения, В | от 0 до 50 | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0002^изм + 0,0003^пред) | |
| Режим стабилизации тока | ||
| Диапазоны установки / измерения силы тока, А | от 0 до 1,5 | от 0 до 15 |
| Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А | ±(0,0003<[уст/изм + 0,0005<1пред) | |
| Режим стабилизации электрической мощности | ||
| Диапазоны установки/измерения электрической мощности, Вт | от 0 до 200 | |
| Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт | ±(0,01<Руст/изм + 0,001’Рпред) | |
| Режим стабилизации сопротивления | ||
| Диапазоны установки сопротивления | от 0,05 Ом до 10 кОм | |
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(КуСТ-0,01) | |
Таблица 3.3 - Основные метрологические характеристики нагрузок модификации АКИП-1396/3
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон напряжения на нагрузке, В | от 0 до 150 | |
| Диапазон силы тока в нагрузке, А | от 0 до 30 | |
| Максимальная мощность на нагрузке, Вт | 400 | |
| Режим стабилизации напряжения | ||
| Диапазоны установки напряжения, В | от 0,1 до 15 | от 0,1 до 150 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0003-иуСТ + 0,0005-ипред) | |
| Диапазоны измерения напряжения, В | от 0 до 15 | от 0 до 150 |
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0002-0™ + 0,003-ипред) | |
Продолжение таблицы 3.3
| 1 | 2 | |
| Режим стабилизации тока | ||
| Диапазоны установки / измерения силы тока, А | от 0 до 3 | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А | ±(0,0003<1уст/изм + 0,0005’1прец) | |
| Режим стабилизации электрической мощности | ||
| Диапазоны установки / измерения электрической мощности, Вт | от 0 до 400 | |
| Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт | ±(0,01<Руст/изм + 0,001’Рпред) | |
| Режим стабилизации сопротивления | ||
| Диапазоны установки сопротивления | от 0,05 Ом до 10 кОм | |
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(КуСТ-0,01) | |
Таблица 3.4 - Основные метрологические характеристики нагрузок модификации АКИП-1396/4^
| Наименование характеристики | Значение | |
| Диапазон напряжения на нагрузке, В | от 0 до 500 | |
| Диапазон силы тока в нагрузке, А | от 0 до 30 | |
| Максимальная мощность на нагрузке, Вт | 400 | |
| Режим стабилизации напряжения | ||
| Диапазоны установки напряжения, В | от 0,1 до 50 | от 0,1 до 500 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0003-иуст + 0,0005^пред) | |
| Диапазоны измерения напряжения, В | от 0 до 50 | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0002'0™ + 0,0003^пред) | |
| Режим стабилизации тока | ||
| Диапазоны установки / измерения силы тока, А | от 0 до 3 | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А | ±(0,00034уст/изм + 0,00054пред) | |
| Режим стабилизации электрической мощности | ||
| Диапазоны установки / измерения электрической мощности, Вт | от 0 до 400 | |
| Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт | ±(0,01'Руст/изм + 0,001-Рпред) | |
| Режим стабилизации сопротивления | ||
| Диапазоны установки сопротивления | от 0,05 Ом до 10 кОм | |
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(КуСТ-0,01) | |
Таблица 3.5 - Основные метрологические характеристики нагрузок модификации АКИП-1396/5
| Наименование характеристики | Значение | |
| Диапазон напряжения на нагрузке, В | от 0 до 150 | |
| Диапазон силы тока в нагрузке, А | от 0 до 120 | |
| Максимальная мощность на нагрузке, Вт | 600 | |
| Режим стабилизации напряжения | ||
| Диапазоны установки напряжения, В | от 0,1 до 15 | от 0,1 до 150 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0003-иуСТ + 0,0005-ипред) | |
| Диапазоны измерения напряжения, В | от 0 до 15 | от 0 до 150 |
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0002^изм + 0,0003^пред) | |
| Режим стабилизации тока | ||
| Диапазоны установки / измерения силы тока, А | от 0 до 12 | от 0 до 120 |
| Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А | ±(0,0003<!уст/изм + 0,0005<!пред) | |
| Режим стабилизации электрической мощности | ||
| Диапазоны установки / измерения электрической мощности, Вт | от 0 до 600 | |
| Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт | ±(0,01<Руст/изм + 0,001’Рпред) | |
| Режим стабилизации сопротивления | ||
| Диапазоны установки сопротивления | от 0,05 Ом до 10 кОм | |
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(КуСТ-0,01) | |
Таблица 3.6 - Основные метрологические характеристики нагрузок модификации АКИП-1396/6
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон напряжения на нагрузке, В | от 0 до 500 | |
| Диапазон силы тока в нагрузке, А | от 0 до 60 | |
| Максимальная мощность на нагрузке, Вт | 600 | |
| Режим стабилизации напряжения | ||
| Диапазоны установки напряжения, В | от 0,1 до 50 | от 0,1 до 500 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0003-иуСТ + 0,0005-ипред) | |
| Диапазоны измерения напряжения, В | от 0 до 50 | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0002-0™ + 0,0003-ипред) | |
| Режим стабилизации тока | ||
| Диапазоны установки / измерения силы тока, А | от 0 до 6 | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А | ±(0,0003<[уст/изм + 0,0005<!пред) | |
Продолжение таблицы 3.6
| 1 | 2 |
| Режим стабилизации электрической мощности | |
| Диапазоны установки / измерения электрической мощности, Вт | от 0 до 600 |
| Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт | ±(0,01-Русг/изм + 0,001’Рпред) |
| Режим стабилизации сопротивления | |
| Диапазоны установки сопротивления | от 0,05 Ом до 10 кОм |
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(КуСТ-0,01) |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 5 - Основные технические характеристики нагрузок
| Наименование характеристики | Значение |
| Цифровые интерфейсы | RS-232C |
| Напряжение питания, В | от 99 до 121 / от 207 до 252 |
| Частота напряжения питания, Гц | 50 / 60 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 75 от 84,0 до 106,7 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, % | от 0 до +40 от 20 до 80 |
| Габаритные размеры (ширина х высота х глубина), мм, не более АКИП-1396/1, АКИП-1396/2, АКИП-1396/3, АКИП-1396/4 АКИП-1396/5, АКИП-1396/6 | 215х88х372 215х88х475 |
| Масса, кг, не более АКИП-1396/1, АКИП-1396/2 АКИП-1396/3, АКИП-1396/4 АКИП-1396/5, АКИП-1396/6 | 3,73 4,49 6,72 |
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность нагрузок
| Наименование | Обозначение | Количество шт./экз. |
| Нагрузка электронная | АКИП-13961) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации CD-диск | - | 1 |
| 1) В зависимости от модификации | ||
приведены в разделе «БАЗОВЫЕ РЕЖИМЫ И ОПЕРАЦИИ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Нагрузки электронные АКИП-1396».
