| Номер в госреестре | 98843-26 |
| Наименование СИ | Контроллеры измерительно-вычислительные |
| Обозначение типа СИ | HM DAU 6.12 |
| Изготовитель | Haimo Technologies Group Corp |
| Год регистрации | 2026 |
| Срок свидетельства | 30.06.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительно-вычислительные HM DAU 6.12 (далее - контроллер) предназначены для измерения аналоговых унифицированных электрических сигналов силы постоянного тока, цифровых сигналов, вычисления массового расхода и массы скважинной жидкости, нефти и воды, объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной смеси, вычисления объемного расхода и объема попутного нефтяного газа, объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям при добыче, подготовке и транспортировке газа.
Принцип действия контроллеров основан на непрерывном измерении, преобразовании и обработке входных электрических сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей.
Контроллеры обеспечивают выполнение следующих функций:
- измерение, преобразование и регистрация входных аналоговых сигналов силы постоянного тока;
- сигнализация отклонения измеренных параметров от нормы;
- обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-485;
- формирование журнала сообщений;
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Пломбирование контроллеров не предусмотрено. Нанесение знака поверки на контроллеры не предусмотрено. Заводской номер в виде цифрового кода наносится на маркировочную табличку методом лазерной печати.
Место нанесения знака утверждения типа, заводского номера представлены на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
МОДЕЛЬ: | НМ DAU 6.12
]ЗАВ. HOM..|25Q93
НАПР. ПИТАНИЯ:
ТЕМП. ОКР.:
-40 ... +85 ° С
МАССА:
0,45 кг
РАЗМЕРЫ:
142(Д)х126(Г)х40(В)
HAIMO TECHNOLOGIES GROUP CORP.
МОЩНОСТЬ:
ВЛАЖНОСТЬ ОТН:
|21...26 В 150 Вт |5-95%
КОНТРОЛЛЕР
ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ
HAIMO
] nO3.:|400-001-FY-121
SN75093
HMDAU6.12 kg,.

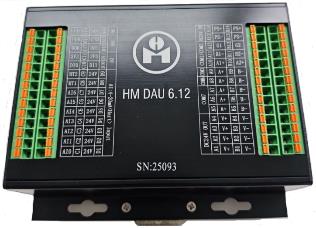

Рисунок 1 - Общий вид, места нанесения знака утверждения типа, заводского номера
Программное обеспечение (далее - ПО) контроллеров представляет собой ПО, загруженное в контроллеры и на ноутбук.
ПО контроллера установлено в энергонезависимую память в производственном цикле на заводе-изготовителе. ПО не подлежит изменению в процессе эксплуатации, не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики контроллеров нормированы с учетом ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DAU6 |
| Номер версии (идентификационный номер) ПО, не ниже | DAU6-1.7.XX |
| Цифровой идентификатор ПО | _ |
| Примечание - «ХХ» - метрологически незначимая часть ПО, которая может содержать комбинацию арабских цифр от 0 до 9, букв латинского алфавита и знаков «.», « ». | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений аналоговых сигналов силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений аналоговых сигналов силы постоянного тока, % | ±0,3 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений аналоговых сигналов силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С от нормальной, % | ±0,03 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более | от 21 до 26 50 |
| Условия эксплуатации: - температура окружающей среды (нормальные условия), °С - температура окружающей среды (рабочие условия), °С - относительная влажность, % | от +15 до +25 от -40 до +85 от 5 до 95, без конденсации влаги |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч | 93732 |
| Средний срок службы, лет | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку методом лазерной печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер измерительно-вычислительный HM DAU 6.12 | _ | 1 шт. |
| Руководство по эксплуатации | РЭ.260109.001.01 | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 2 руководства по эксплуатации.
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Контроллеры измерительно-вычислительные HM DAU 6.12. Стандарт предприятия
