Комплекты мер ультразвуковых ККО-23, 98842-26

Комплекты мер ультразвуковых ККО-23 (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических параметров мер и искусственных дефектов. Комплекты мер применяются для проведения поверки, калибровки дефектоскопов и определения основных параметров ультразвукового контроля. Комплекты мер могут применяться в качестве рабочих эталонов 3-го разряда согласно Государственной поверочной схеме для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.03.2026 № 533, а также в качестве средств измерений.
Карточка СИ
Номер в госреестре 98842-26
Наименование СИ Комплекты мер ультразвуковых
Обозначение типа СИ ККО-23
Изготовитель Общество с ограниченной ответственной «Алтек-Наука»
Год регистрации 2026
Срок свидетельства 30.06.2031
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплекты мер ультразвуковых ККО-23 (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических параметров мер и искусственных дефектов. Комплекты мер применяются для проведения поверки, калибровки дефектоскопов и определения основных параметров ультразвукового контроля. Комплекты мер могут применяться в качестве рабочих эталонов 3-го разряда согласно Государственной поверочной схеме для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.03.2026 № 533, а также в качестве средств измерений.

Описание

Принцип действия комплектов мер основан на воспроизведении заданных геометрических размеров мер и искусственных дефектов. Комплект включает в себя десять мер:

СО-2 (рисунок 1);

СО-3 (рисунок 2);

СО-3Р (рисунок 3);

V 1 (рисунок 4);

V 2 (рисунок 5);

V 2-25 (рисунок 6);

OCO №1 32.008-09 (рисунок 7);

ОСО №2 32.008-09 (рисунок 8);

OCO 32-006-2002 (рисунок 9);

OCO 32-006-2002 2Ш (рисунок 10).

Меры СО-2; СО-3Р; V1 представляют собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. Меры СО-3Р и V1 имеют радиусную часть (скругленный угол). На боковой поверхности мер нанесены шкалы, необходимые для определения точки выхода луча и угла ввода ультразвуковой волны.

Меры V2 и V2-25 представляют собой изделие в виде бруска треугольной формы. В мере имеется цилиндрическое сквозное отверстие на боковой поверхности, служащее отражателем ультразвуковых волн. На боковой поверхности мер нанесены шкалы, необходимые для определения точки выхода луча и угла ввода ультразвуковой волны.

Меры СО-3 представляют собой изделие в половину цилиндра. На боковой поверхности меры нанесена шкала, необходимая для определения точки ввода ультразвуковой волны.

Меры ОСО №1 32.008-09 представляют собой изделие в виде бруска, одна сторона которой имеет ступенчатую форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на донной поверхности меры по центру ступенек.

Меры ОСО №2 32.0080-09 представляют собой изделие в виде бруска, две стороны которого имеют срез скошенной формы, одна сторона которого имеет V-образную форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на скошенных сторонах одной из сторон V-образной формы и на срезе противоположной стороны.

Меры ОСО 32-006-2002 и ОСО 32-006-2002 2Ш представляют собой изделие в половину цилиндра, одна сторона которого имеет выточку прямоугольной формы. Искусственный дефект выполнен в виде сквозного отверстия, расположенного на одной из сторон прямоугольной выточки.

Меры ККО-23 должны быть изготовлены из стали следующих марок:

- меры (кроме СО-3Р) - углеродистая сталь марки 20 по ГОСТ 1050-2013;

- мера СО-3Р - углеродистая сталь марки 20 по ГОСТ 14637-2024.

Нанесение знака утверждения типа и знака поверки на средство измерений не предусмотрено.

Пломбирование мер не предусмотрено.

Заводской номер в виде цифрового обозначения наносится с помощью лазерной гравировки на поверхность меры. Общий вид мер из комплекта мер с указанием мест нанесения заводского номера приведен на рисунках 1-10.

Место нанесения заводского номера

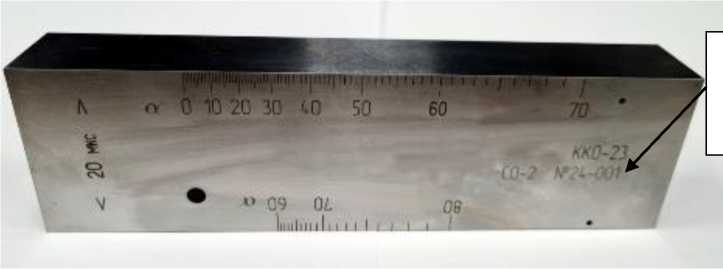

Рисунок 1 - Мера СО-2

Место нанесения заводского номера

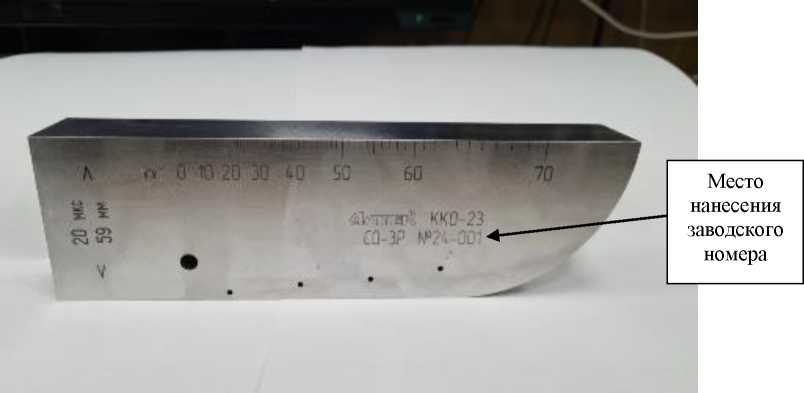

Рисунок 3 - Мера СО-3Р

Место

нанесения заводского номера

Рисунок 4 - Мера V1

Место нанесения заводского номера

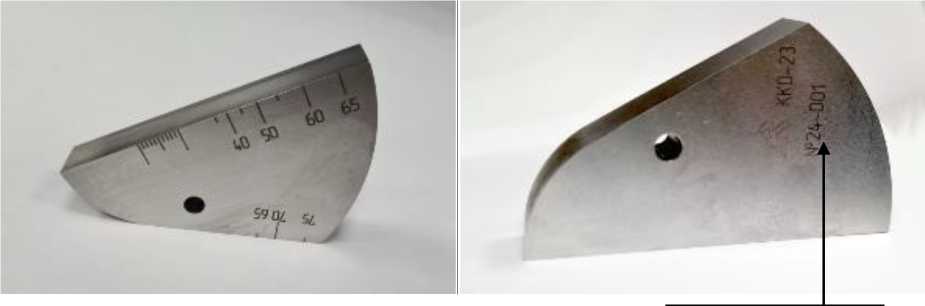

Рисунок 5 - Мера V2

Место нанесения заводского номера

Рисунок 6 - Мера V2-25

Рисунок 7 - Мера OCO №1 32.008-09

Место нанесения заводского номера

Рисунок 8 - Мера OCO №2 32.008-09

Место нанесения заводского номера

Рисунок 9 - Мера OCO 32-006-2002

Место нанесения заводского номера

Рисунок 10 - Мера OCO 32-006-2002 2Ш

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Мера СО-2

Номинальное значение толщины меры и его допустимое отклонение, мм

30 -0,2

Номинальное значение высоты меры и его допустимое отклонение, мм

59 -0,1

Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, мм

±0,05

Номинальное значение диаметра искусственного дефекта и его допустимое отклонение, мм:

- искусственный дефект Д1

- искусственный дефект Д2

- искусственный дефект Д3

6+0,3

2 +0,25

2 +0,25

Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов Д1 - Д3, мм

±0,05

Наименование характеристики

Значение

Мера СО-2

Номинальное значение расстояния до центра искусственного дефекта Д1 и его допустимое отклонение, мм:

- от грани 1 меры

- от рабочей поверхности 1 меры

50 ±0,1

44 ±0,25

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д1 и от

рабочей поверхности 1 меры до центра искусственного дефекта Д1, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта Д2 и его допустимое отклонение, мм:

- от грани 2 меры

- от рабочей поверхности 1 меры

25 ±0,25 8 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 2 меры до центра искусственного дефекта Д2 и от

рабочей поверхности 1 меры до центра искусственного дефекта Д2, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта ДЗ и его допустимое отклонение, мм:

- от грани 2 меры

- от рабочей поверхности 2 меры

25 ±0,25 3 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 2 меры до центра искусственного дефекта Д3 и от

рабочей поверхности 2 меры до центра искусственного дефекта Д3, мм

±0,05

Смещение базовой риски (0°) шкалы 1 относительно центра искусственного дефекта Д1 вдоль рабочей поверхности 1, мм

±0,1

Пределы допускаемой абсолютной погрешности воспроизведения смещения базовой риски (0°) шкалы 1 относительно центра искусственного дефекта Д1 вдоль рабочей поверхности 1, мм

±0,08

Расстояние от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски (60°) шкалы 2, мм

25,98 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски (60°) шкалы 2, мм

±0,08

Положение рисок шкалы относительно базовых рисок, мм: - для шкалы 1 вдоль рабочей поверхности 1 меры - для шкалы 2 вдоль рабочей поверхности 2 меры

44Лда ±0,1 15^(tga-tg60°) ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения положения рисок шкалы 1 вдоль рабочей поверхности 1 меры относительно базовых рисок и шкалы 2 вдоль рабочей поверхности 2 меры относительно базовых рисок, мм

±0,05

Скорость распространения продольной ультразвуковой волны в мере, м/с

5900 ±59

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±30

где а - значение угла ввода, соответствующее данной риске, градус

Наименование характеристики

Значение

Мера СО-3

Номинальное значение толщины меры и его допустимое отклонение, мм

30 -0,2

Номинальное значение высоты меры и его допустимое отклонение, мм

55 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, мм

±0,05

Номинальное значение диаметра меры и его допустимое отклонение, мм

110 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения диаметра меры, мм

±0,05

Смещение базовой (нулевой) риски от оси симметрии меры по рабочей поверхности меры, мм

±0,1

Пределы допускаемой абсолютной погрешности воспроизведения смещения базовой (нулевой) риски, мм

±0,08

Положение рисок относительно базовой (нулевой) риски вдоль рабочей поверхности меры, мм

L ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения положения рисок относительно базовой (нулевой) риски, мм

±0,05

Скорость распространения продольной ультразвуковой волны в мере, м/с

5900 ±59

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±30

где L - номинальное значение на шкале, мм

Мера СО-3Р

Номинальное значение толщины меры и его допустимое отклонение, мм

29 -0,21

Номинальное значение высоты меры и его допустимое отклонение, мм

59 -0,15

Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, мм

±0,05

Номинальное значение диаметра искусственного дефекта и его отклонение, мм:

- искусственный дефект Д1

- искусственный дефект Д2

- искусственный дефект Д3

- искусственный дефект Д4

- искусственный дефект Д5

6+0,3

2 +0,1

2 +0,1

2 +0,1

2 +0,1

Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов Д1 - Д5, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта Д1 и его отклонение, мм:

- от грани 1 меры

- от рабочей поверхности 1 меры

46,6 ±0,1

44 -0,12

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д1 и от

рабочей поверхности 1 меры до центра искусственного дефекта Д1, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта Д2 и его отклонение, мм:

- от грани 1 меры

- от рабочей поверхности 2 меры

60 ±0,15 3 ±0,1

Наименование характеристики

Значение

Мера СО-3Р

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д2 и от

рабочей поверхности 2 меры до центра искусственного дефекта Д2, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта ДЗ и его отклонение, мм:

- от грани 1 меры

- от рабочей поверхности 2 меры

85 ±0,15 6 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д3 и от

рабочей поверхности 2 меры до центра искусственного дефекта Д3, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта Д4 и его отклонение, мм:

- от грани 1 меры

- от рабочей поверхности 2 меры

110 ±0,15 8 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д4 и от

рабочей поверхности 2 меры до центра искусственного дефекта Д4, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта Д5 и его отклонение, мм:

- от грани 1 меры

- от рабочей поверхности 2 меры

135 ±0,15

12 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д5 и от

рабочей поверхности 2 меры до центра искусственного дефекта Д5, мм

±0,05

Смещение базовой риски (0°) шкалы 1, относительно центра искусственного дефекта Д1 вдоль рабочей поверхности 1, мм

±0,1

Пределы допускаемой абсолютной погрешности воспроизведения смещения базовой риски (0°) шкалы 1, относительно центра искусственного дефекта Д1 вдоль рабочей поверхности 1, мм

±0,08

Расстояние до базовой (нулевой) риски шкалы 2 от грани 2 меры вдоль рабочей поверхности 1, мм

59 ±0,15

Пределы допускаемой абсолютной погрешности воспроизведения расстояния до базовой (нулевой) риски шкалы 2 от грани 2 меры вдоль рабочей поверхности 1, мм

±0,08

Положение рисок шкалы относительно базовых рисок, мм - для шкалы 1 (угла ввода) вдоль рабочей поверхности 1 меры - для шкалы 2 (линейной) вдоль рабочей поверхности 1 меры

44Лда ±0,1

L ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения положения рисок шкалы 1 (угла ввода) вдоль рабочей поверхности 1 меры относительно базовых рисок и шкалы 2 (линейной) вдоль рабочей поверхности 1 меры относительно базовых рисок, мм

±0,05

Наименование характеристики

Значение

Мера СО-3Р

Скорость распространения продольной ультразвуковой волны в мере, м/с

5900±118

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±60

где

а - значение угла ввода, соответствующее данной риске, градус;

L - номинальное значение на линейной шкале, мм

Мера V1

Номинальное значение высоты меры и его допустимое отклонение, мм

100,0 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, мм

±0,05

Номинальное значение диаметра искусственного дефекта и его допустимое отклонение, мм: - искусственный дефект Д1 - искусственный дефект Д2

50 ±0,1

3 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов Д1 и Д2, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта Д1 и его допустимое отклонение, мм:

- от рабочей поверхности 1 меры

30 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочей поверхности 1 меры до центра искусственного дефекта Д1, мм

±0,08

Номинальное значение расстояния до центра искусственного дефекта Д2 и его допустимое отклонение, мм:

- от рабочей поверхности 2 меры

15 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочей поверхности 2 меры до центра искусственного дефекта Д2, мм

±0,08

Паз:

- номинальное значение глубины и его допустимое отклонение, мм

- номинальное значение ширины и его допустимое отклонение, мм

15 ±0,1 2 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения глубины и ширины паза, мм

±0,05

Расстояние от проекции центра искусственного дефекта Д1 на рабочую поверхность 1 до базовой риски (60°) шкалы 1, мм

51,96 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д1 на рабочую поверхность 1 до базовой риски (60°) шкалы 1, мм

±0,1

Расстояние от проекции центра искусственного дефекта Д2 на рабочую поверхность 2 до базовой риски (70°) шкалы 2, мм

41,21 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д2 на рабочую поверхность 2 до базовой риски (70°) шкалы 2, мм

±0,1

Расстояние от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски (30°) шкалы 3, мм

40,41 ±0,1

Наименование характеристики

Значение

Мера V1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски (30°) шкалы 3, мм

±0,1

Расстояние от базовой риски шкалы 4 до грани 2 меры, мм

100 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от базовой риски шкалы 4 до грани 2 меры, мм

±0,05

Положение рисок шкалы относительно базовых рисок, мм - для шкалы 1 вдоль рабочей поверхности 1

- для шкалы 2 вдоль рабочей поверхности 2

- для шкалы 3 вдоль рабочей поверхности 2

- для шкалы 4 вдоль рабочей поверхности 1

30-(tga-tg60°) ±0,1 15-(tga-tg70°) ±0,1 70-(tga-tg30°) ±0,1 L ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения положения рисок шкал 1 - 4 относительно базовых рисок, мм

±0,05

Скорость распространения продольной ультразвуковой волны в мере, м/с

5920 ±30

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±15

где

а - значение угла ввода, соответствующее данной риске, градус;

L - номинальное значение на шкале 4, мм

Меры V2 и V2-25

Номинальное значение толщины меры и ее допустимое отклонение, мм:

- мера V2

- мера V2-25

12,5 ±0,1

25 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения толщины мер, мм

±0,05

Номинальное значение диаметра искусственного дефекта Д и его допустимое отклонение, мм

5 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта Д, мм

±0,05

Номинальное значение расстояния до центра искусственного дефекта Д и его допустимое отклонение, мм:

- от рабочей поверхности 1 меры

- от рабочей поверхности 2 меры

20 ±0,1

7,7 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочих поверхностей 1 и 2 до центра искусственного дефекта Д, мм

±0,08

Расстояние от базовой риски шкалы 1, мм: - до грани 1 меры - до грани 2 меры

25 ±0,1

50 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от базовой риски шкалы 1 до граней 1 и 2 меры, мм

±0,08

Расстояние от проекции центра искусственного дефекта Д на рабочую поверхность 1 до базовой риски (40°) шкалы 2, мм

16,8 ±0,1

Наименование характеристики

Значение

Меры V2 и V2-25

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д на рабочую поверхность 1 до базовой риски (40°) шкалы 2, мм

±0,08

Расстояние от проекции центра искусственного дефекта Д на рабочую поверхность 2 до базовой риски (65°) шкалы 3, мм

16,5 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д на рабочую поверхность 2 до базовой риски (65°) шкалы 3, мм

±0,08

Положение рисок шкалы относительно базовых рисок, мм - для шкалы 1 вдоль рабочей поверхности 1 - для шкалы 2 вдоль рабочей поверхности 1 - для шкалы 3 вдоль рабочей поверхности 2

L ±0,1 20^(tga-tg40°) ±0,1 7,7-(tga-tg65°) ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения положения рисок шкал 1 - 3 относительно базовых рисок, мм

±0,05

Скорость распространения продольной ультразвуковой волны в мере, м/с

5920 ±30

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±15

где

а - значение угла ввода, соответствующее данной риске, градус;

L - номинальное значение на шкале 1, мм

Мера ОСО №1 32.008-09

Номинальное значение и допускаемое отклонение диаметра плоскодонного отражателя, мм:

- ИД1, ИД3

- ИД2, ИД4, ИД5, ИД6

4,00 ±0,15

5,00 ±0,15

Пределы допускаемой абсолютной погрешности воспроизведения диаметров ИД1 - ИД6 плоскодонного отражателя, мм:

±0,1

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм:

- для ИД1

- для ИД2

- для ИД3

- для ИД4

- для ИД5

- для ИД6

10,00 ±0,2

15,00 ±0,2

30,00 ±0,2

70,00 ±0,2

125,00 ±0,2

184,00 ±0,2

Мера ОСО №1 32.008-09

Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочей поверхности до плоскодонных отражателей ИД1 -

ИД6, мм

±0,1

Скорость распространения продольной ультразвуковой волны в мере, м/с

5920 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±60

Наименование характеристики

Значение

Мера ОСО №2 32.008-09

Номинальное значение и допускаемое отклонение диаметра плоскодонного отражателя ИД1-ИД3, мм

5,00 ±0,15

Пределы допускаемой абсолютной погрешности воспроизведения диаметра плоскодонных отражателей ИД1-ИД3, мм

±0,1

Номинальное значение и допускаемое отклонение глубины плоскодонных отражателей ИД1 - ИД3, мм

25,00 +0-2

Пределы допускаемой абсолютной погрешности воспроизведения глубины плоскодонных отражателей ИД1 - ИД3, мм

±0,1

Скорость распространения продольной ультразвуковой волны в мере, м/с

5920 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±60

Меры ОСО 32-006-2002 и ОСО 32-006-2002 2Ш

Номинальное значение и допустимое отклонение высоты мер, мм

59,0 +0,15

Пределы допускаемой абсолютной погрешности воспроизведения высоты мер, мм

±0,1

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

6,00 +0-3

Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта, мм

±0,1

Номинальное значение расстояния от рабочей поверхности до центра искусственного дефекта и его допустимое отклонение, мм:

44,00 ±0,25

Пределы допускаемой абсолютной погрешности воспроизведения, расстояния до центра искусственного отражателя, мм

±0,1

Скорость распространения продольной ультразвуковой волны в мере, м/с

5920 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±60

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Мера СО-2

Длина, не более, мм

210

Масса, не более, кг

2,7

Шероховатость Ra рабочих поверхностей меры, не более, мкм

1,25

Температура эксплуатации, °С

От 0 до +35

Относительная влажность воздуха (при температуре +25 °С), %, не более

80

Мера СО-3

Масса, не более, кг

1,3

Шероховатость Ra рабочих поверхностей меры, не более, мкм

1,25

Температура эксплуатации, °С

От 0 до +35

Относительная влажность воздуха (при температуре +25 °С), %, не более

80

Мера СО-3Р

Длина, не более, мм

200

Масса, не более, кг

3,1

Шероховатость Ra рабочих поверхностей меры, не более, мкм

1,25

Температура эксплуатации, °С

От 0 до +35

Относительная влажность воздуха (при температуре +25 °С), %, не более

80

Наименование характеристики

Значение

Мера V1

Длина, не более, мм

300

Толщина, не более, мм

25

Отклонение от плоскостности рабочих поверхностей меры, не более, мм

0,02

Масса, не более, кг

6

Шероховатость Ra рабочих поверхностей меры, не более, мкм

0,8

Температура эксплуатации, °С

От 0 до +35

Относительная влажность воздуха (при температуре +25 °С), %, не более

80

Меры V2 и V2-25

Длина, не более, мм

75

Номинальное значение угла наклона рабочей поверхности 1 к рабочей поверхности 2, градус

30

Отклонение от плоскостности рабочих поверхностей меры, не более, мм

0,02

Масса, не более, кг - мера V2 - мера V2-25

0,250 0,5

Шероховатость Ra рабочих поверхностей меры, не более, мкм

1,6

Температура эксплуатации, °С

От 0 до +35

Относительная влажность воздуха (при температуре +25 °С), %, не более

80

Мера ОСО №1 32.008-09

Длина, не более, мм

310

Толщина, не более, мм

70

Высота, не более, мм

199

Масса, не более, кг

15,4

Температура эксплуатации, °С

От 0 до +35

Относительная влажность воздуха (при температуре +25 °С), %, не более

80

Мера ОСО №2 32.008-09

Длина, не более, мм

250

Толщина, не более, мм

60

Высота, не более, мм

175

Масса, не более, кг

15,8

Температура эксплуатации, °С

От 0 до +35

Относительная влажность воздуха (при температуре +25 °С), %, не более

80

Меры ОСО 32-006-2002 и ОСО 32-006-2002 2Ш

Ширина меры, не более, мм: основная часть - ОСО 32-006-2002 - ОСО 32-006-2002 2Ш выступающая часть - ОСО 32-006-2002 - ОСО 32-006-2002 2Ш

30

30

146

160

Длина меры, не более, мм: - ОСО 32-006-2002 - ОСО 32-006-2002 2Ш

120

140

Масса, не более, кг - ОСО 32-006-2002 - ОСО 32-006-2002 2Ш

5,1

6,3

Температура эксплуатации, °С

От 0 до +35

Относительная влажность воздуха (при температуре +25 °С), %, не более

80

Знак утверждения типа

наносится на титульный лист паспорта меры методом печати.

Комплектность

Таблица 3 - Комплектность комплекта мер

Наименование

Обозначение

Количество

Комплект мер ультразвуковых ККО-23 в составе:

ККО-23

1 комплект

- мера СО-2;

_

1 шт.

- мера СО-3;

_

1 шт.

- мера СО-3Р;

_

1 шт.

- мера V1;

_

1 шт.

- мера V2;

_

1 шт.

- мера V2-25;

_

1 шт.

- мера OCO №1 32.008-09;

_

1 шт.

- мера OCO №2 32.008-09;

_

1 шт.

- мера 0C0-32-006-2002;

_

1 шт.

- мера OCO 32-006-2002 2Ш.

_

1 шт.

Паспорт на комплект мер

ДТПЕК.401249.036 ПС

1 шт.

Руководство по эксплуатации комплекта мер ультразвуковых ККО-23

ДШЕК.401249.036 РЭ

1 шт. на поставляемый комплект

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» документа «Комплекты мер ультразвуковых ККО-23. Руководство по эксплуатации. ДШЕК.401249.036 РЭ».

Нормативные документы

Комплекты мер ультразвуковых ККО-23. Технические условия ДШЕК.401926.006 ТУ

Приказ Федерального агентства по техническому регулированию и метрологии от 23.03.2026 № 533 «Об утверждении Государственного первичного эталона единиц скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах и Государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах»

98842-26
Номер в ГРСИ РФ:
98842-26
Производитель / заявитель:
Общество с ограниченной ответственной «Алтек-Наука»
Год регистрации:
2026
Cрок действия реестра:
30.06.2031
Похожие СИ
98841-26
98841-26
2026
Общество с ограниченной ответственностью Научно-технический центр «Комплексные системы мониторинга»
Срок действия реестра: 30.06.2031
98843-26
98843-26
2026
Haimo Technologies Group Corp
Срок действия реестра: 30.06.2031
98844-26
98844-26
2026
Общество с ограниченной ответственностью «ТАИФ-НК АЗС»
98845-26
98845-26
2026
Общество с ограниченной ответственностью «ТАИФ-НК АЗС»
98846-26
98846-26
2026
Общество с ограниченной ответственностью «ТАИФ-НК АЗС»
98847-26
98847-26
2026
Общество с ограниченной ответственностью «ТАИФ-НК АЗС»
98848-26
98848-26
2026
Общество с ограниченной ответственностью «ТАИФ-НК АЗС»
98849-26
98849-26
2026
Wuhan Geosun Navigation Technology Co., Ltd.
Срок действия реестра: 30.06.2031
