| Номер в госреестре | 98840-26 |
| Наименование СИ | Мера ультразвукового контроля чистовых осей колесных пар высокоскоростного электропоезда при изготовлении |
| Обозначение типа СИ | TW417 |
| Изготовитель | Общество с ограниченной ответственностью «Уральские локомотивы» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера ультразвукового контроля чистовых осей колесных пар высокоскоростного электропоезда при изготовлении TW417 (далее - мера) предназначена для воспроизведения и (или) хранения физической величины заданных геометрических размеров меры и моделей дефектов и применяется для настройки чувствительности установки SHUTTLE R и ультразвукового контроля осей при изготовлении в соответствии с требованиями ГОСТ 34656-2020 «Оси колесных пар железнодорожного подвижного состава. Методы неразрушающего контроля»
Принцип действия меры основан на воспроизведении геометрических размеров меры и искусственных дефектов. К настоящему типу средств измерений относится мера ультразвукового контроля чистовых осей колесных пар высокоскоростного электропоезда при изготовлении TW417 с заводским номером 110177.
На мере нанесена маркировка: тип средства измерений и заводской номер меры. Маркировка наносится клеймением ударным способом (рисунок 2).
Нанесение знака поверки на меру не предусмотрено.
Пломбирование меры не предусмотрено.
Общий вид меры представлены на рисунке 1.

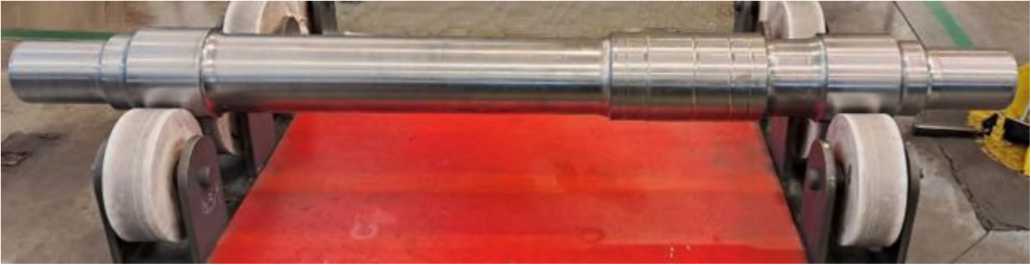

Рисунок 1 - фотография общего вида меры
Место нанесения заводского номера меры
Место нанесения типа средства измерений
Рисунок 2 - Место нанесения типа средства измерений и заводского номера меры
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение диаметра модели дефектов (далее МД) типа | |
| плоскодонное отверстие, мм: «1А», «2А», «ЗА», «4А», «5А», «6А», «7А», «8А», «9А» | 1 |
| «1В», «2В», «ЗВ», «4В», «5В», «6В», «7В», «8В», «9В» | 2 |
| Допускаемые отклонения от номинальных значений диаметра МД типа плоскодонное отверстие, мм | ±0,15 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра МД типа плоскодонное отверстие, мм | ±0,15 |
| Номинальные значения глубины МД типа плоскодонное отверстие, мм: «1А», «1В» | 6,0 |
| «2А», «2В» | 37,0 |
| «ЗА», «ЗВ» | 59,5 |
| «4А», «4В», «7А», «7В» | 9,0 |
| «5А», «5В», «8А», «8В» | 47,0 |
| «6А», «6В», «9А», «9В» | 71,0 |
| Допускаемые отклонения от номинальных значений глубин МД типа плоскодонное отверстие, мм: «1А», «2А», «ЗА», «4А» «5А», «6А», «7А», «8А», «9А» | ±0,5 |
| «1В», «2В», «ЗВ», «4В» «5В», «6В», «7В», «8В» «9В» | ±0,3 |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины МД типа плоскодонное отверстие, мм | ±0,27 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Номинальное значение угла наклона оси МД типа плоскодонное отверстие относительно оси меры «4А», «5А», «6А», «7А», «8А», «9А», «4В», «5В», «6В», «7В», «8В», «9В», градус | 40 |
| Допускаемые отклонения от номинальных значений угла наклона оси МД типа плоскодонное отверстие, градус | ±1 |
| Пределы допускаемой абсолютной погрешности воспроизведения угла наклона оси МД типа плоскодонное отверстие относительно оси меры «4А», «5А», «6А», «7А», «8А», «9А», «4В», «5В», «6В», «7В», «8В», «9В», градус | ±1 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Габаритные размеры меры, мм, не более - диаметр - длина | 220 2320 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, не более % - атмосферное давление, кПа | от +15 до +35 80 от 94 до 106 |
наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Таблица 3 - Комплектность комплекта мер
| Наименование | Обозначение | Количество |
| Мера ультразвукового контроля чистовых осей колесных пар высокоскоростного электропоезда при изготовлении | TW417 | 1 шт. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. |
приведены в документе РЭ «Мера ультразвукового контроля чистовых осей колесных пар высокоскоростного электропоезда при изготовлении TW417. Руководство по эксплуатации», раздел 6 «Устройство и принцип работы».
ГОСТ 33200-2014 «Оси колесных пар железнодорожного подвижного состава. Общие технические условия»
