Системы видеоизмерительные NORGAU, 98832-26

Системы видеоизмерительные NORGAU (далее - ВИМ) предназначены для контактных и бесконтактных измерений линейных и угловых размеров.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	98832-26
Наименование СИ	Системы видеоизмерительные
Обозначение типа СИ	NORGAU
Изготовитель	Общество с ограниченной ответственностью «Норгау Руссланд»
Год регистрации	2026
Срок свидетельства	25.06.2031
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

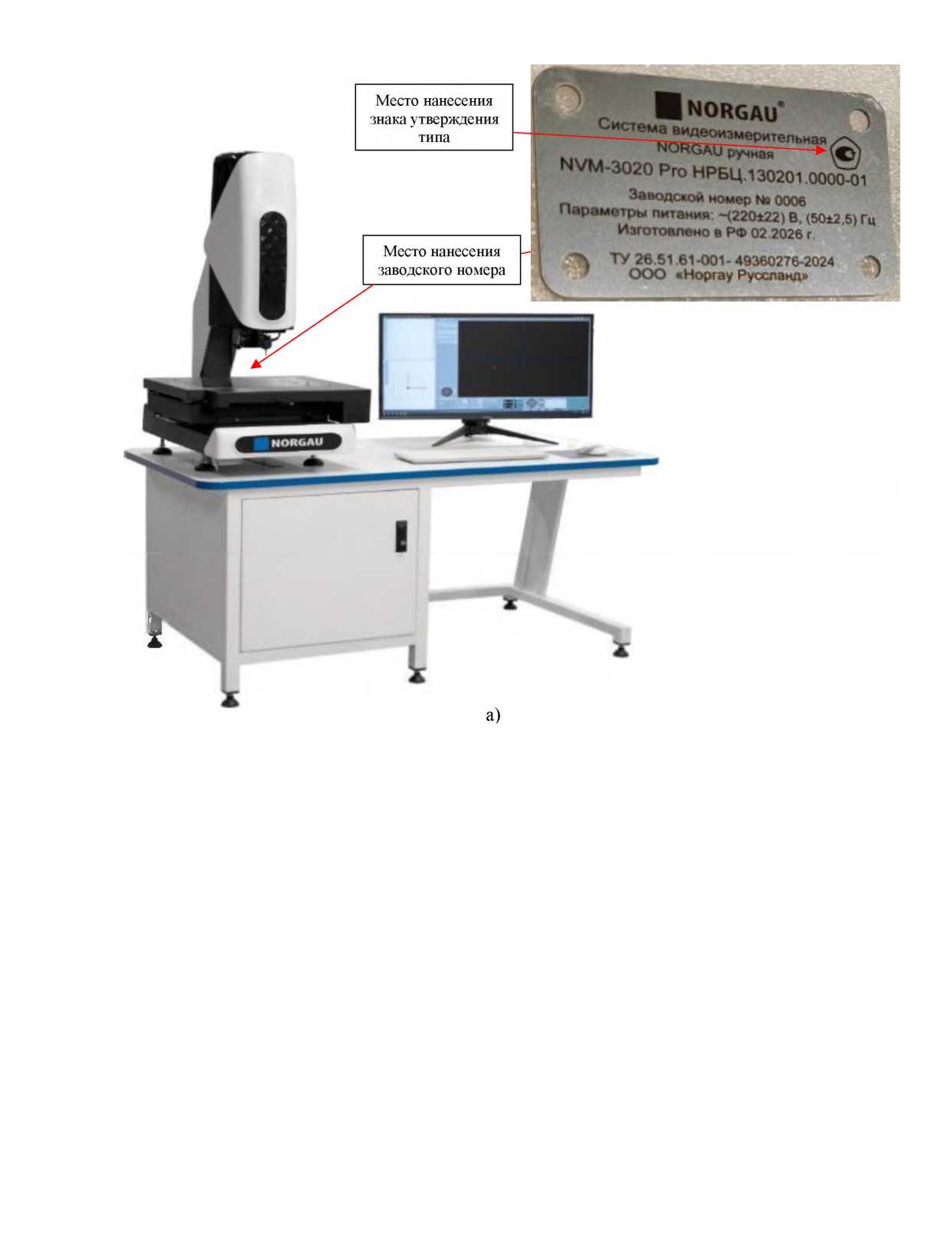

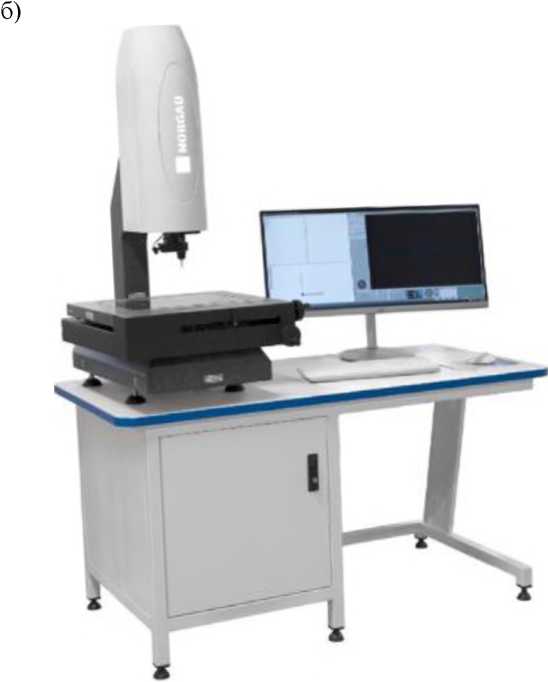

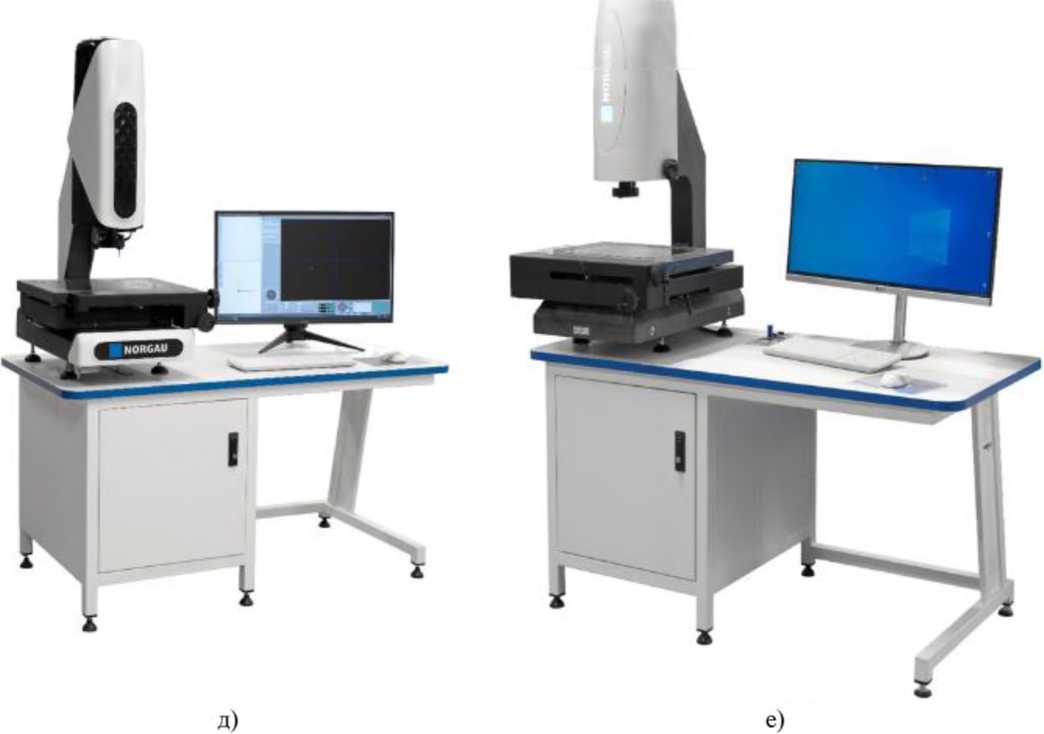

Система видеоизмерительная NORGAU представляет собой комплекс, состоящий из машины видеоизмерительной с перемещением по осям с помощью числового программного управления, ручного управления или управления смешанного типа, стола-верстака с встроенным персональным компьютером и другими вспомогательными комплектующими позволяющими проводить измерения. Главной измерительной частью ВИМ является машина видеоизмерительная, которая интегрирована в стол. Основными элементами конструкции ВИМ являются гранитный или металлический измерительный стол, на котором установлены подвижный предметный стол с нижним осветителем, гранитная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель.

Принцип действия ВИМ основан на считывании с электронных измерительных шкал осей X, У значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений измерительного блока при использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе в проходящем или отражённом свете. Система наблюдения представляет собой оптическую систему микроскопа с окулярами и объективами. ВИМ работают под управлением входящего в комплект программного обеспечения. Измерения проводятся в ручном или автоматическом режиме. Для проведения измерений ВИМ оснащены контактным датчиком МСР. Принцип работы контактного датчика заключается в фиксации момента физического контакта наконечника с поверхностью измерительной детали и мгновенной передаче координат этой точки в программное обеспечение.

Цветовое исполнение ВИМ, включая стол-верстак, может меняться (без изменения конструкции) по требованию заказчика или по решению изготовителя.

К данному описанию типа относятся системы видеоизмерительные NORGAU выпускаемые в следующих модификациях:

- ручные NVM-1515 PRO, NVM-2010 PRO, NVM-3020 PRO, NVM-3030 PRO, NVM-4030 PRO, NVM-5040 PRO (с ручным перемещением измерительного стола (по оси X, Y) и оси Z);

- полуавтоматические NVM-1515D PRO, NVM-2010D PRO, NVM-3020D PRO, NVM-3030D PRO, NVM-4030D PRO, NVM-5040D PRO (с ручным перемещением измерительного стола (по оси X, Y) и моторизированной осью Z);

- автоматические NVM-3020CNC PRO, NVM-3030CNC PRO, NVM-4030CNC PRO, NVM-5040CNC PRO (с автоматизированным перемещением по осям с помощью числового программного управления).

Система видеоизмерительная NORGAU ручная NVM-1515 PRO изготавливается в следующих исполнениях:

- НРБЦ. 130204.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130204.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130204.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130204.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU ручная NVM-2010 PRO изготавливается в следующих исполнениях:

- НРБЦ. 130207.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130207.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130207.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130207.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU ручная NVM-3020 PRO изготавливается в следующих исполнениях:

- НРБЦ. 13 0201.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130201.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130201.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130201.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU ручная NVM-3030 PRO изготавливается в следующих исполнениях:

- НРБЦ. 130210.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130210.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130210.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130210.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130213.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130213.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130213.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130213.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130216.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130216.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130216.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130216.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU ручная NVM-4030 PRO изготавливается в следующих исполнениях:

- НРБЦ. 130219.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130219.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130219.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130219.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130222.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130222.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130222.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130222.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130225.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130225.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130225.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130225.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130228.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130228.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130228.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130228.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU ручная NVM-5040 PRO изготавливается в следующих исполнениях:

- НРБЦ. 13 0231.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130231.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130231.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 13 0231.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130234.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130234.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130234.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130234.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130237.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130237.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130237.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130237.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130240.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130240.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130240.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130240.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130243.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130243.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130243.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130243.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130246.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130246.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130246.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130246.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU полуавтоматическая NVM-1515D PRO изготавливается в следующих исполнениях:

- НРБЦ. 130205.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130205.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130205.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130205.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU полуавтоматическая NVM-2010D PRO изготавливается в следующих исполнениях:

- НРБЦ. 130208.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130208.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130208.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130208.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU полуавтоматическая NVM-3020D PRO изготавливается в следующих исполнениях:

- НРБЦ. 130202.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130202.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130202.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130202.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU полуавтоматическая NVM-3030D PRO изготавливается в следующих исполнениях:

- НРБЦ. 13 0211.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130211.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130211.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 13 0211.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130214.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130214.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130214.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130214.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130217.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130217.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130217.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130217.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU полуавтоматическая NVM-4030D PRO изготавливается в следующих исполнениях:

- НРБЦ. 130220.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130220.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130220.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130220.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130223.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130223.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130223.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130223.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130226.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130226.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130226.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130226.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130229.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130229.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130229.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130229.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU полуавтоматическая NVM-5040D PRO изготавливается в следующих исполнениях:

- НРБЦ. 130232.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130232.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130232.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130232.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130235.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130235.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130235.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130235.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130238.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130238.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130238.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130238.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 13 0241.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130241.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130241.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 13 0241.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130244.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130244.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130244.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130244.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130247.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130247.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130247.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130247.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная автоматическая NVM-3020CNC PRO изготавливается в следующих исполнениях:

- НРБЦ. 130203.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130203.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130203.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130203.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU автоматическая NVM-3030CNC PRO изготавливается в следующих исполнениях:

- НРБЦ. 130212.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130212.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130212.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130212.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130215.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130215.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130215.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 13 0215.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130218.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130218.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130218.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130218.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU автоматическая NVM-4030CNC PRO изготавливается в следующих исполнениях:

- НРБЦ. 13 0221.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130221.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130221.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 13 0221.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130224.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130224.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130224.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130224.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130227.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130227.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130227.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130227.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130230.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130230.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130230.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130230.0000-03 (с гранитным измерительным столом и специальным кожухом).

Система видеоизмерительная NORGAU автоматическая NVM-5040CNC PRO изготавливается в следующих исполнениях:

- НРБЦ. 130233.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130233.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130233.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130233.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130236.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130236.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130236.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130236.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130239.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130239.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130239.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130239.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130242.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130242.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130242.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130242.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130245.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130245.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130245.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130245.0000-03 (с гранитным измерительным столом и специальным кожухом);

- НРБЦ. 130248.0000 (с металлическим измерительным столом и стандартным кожухом);

- НРБЦ. 130248.0000-01 (с гранитным измерительным столом и стандартным кожухом);

- НРБЦ. 130248.0000-02 (с металлическим измерительным столом и специальным кожухом);

- НРБЦ. 130248.0000-03 (с гранитным измерительным столом и специальным кожухом).

Заводской номер в виде буквенно-цифрового или цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, расположенную на боковой поверхности гранитной колонны.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, ВИМ не предусматривают внешних механических и электронных регулировок.

Общий вид ВИМ приведён на рисунке 1.

г)

Рисунок 1 - Общий вид системы видеоизмерительной NORGAU:

а) автоматическая со специальным кожухом; б) автоматическая со стандартным кожухом; в) полуавтоматическая со специальным кожухом; г) полуавтоматическая со стандартным кожухом; д) ручная со специальным кожухом; е) ручная со стандартным кожухом

Программное обеспечение

ВИМ работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) Inspec-M и RationalVue, которое устанавливается на внешний персональный компьютер. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации и передачи данных.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Inspec-M	RationalVue
Номер версии (идентификационный номер) ПО	не ниже v.5.2	не ниже V. 2022
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Модифик ация	Исполнение	Диапазон измерений, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм			Диапазон измерений плоского угла	Пределы допускаемой абсолютной погрешности измерений плоского угла	Разрешение измерительн ых шкал, мм
Модифик ация	Исполнение	По оси X	По оси Y	По оси Z1’	По оси X и по оси У2)	В плоскости xy2)	По оси Z1,	Диапазон измерений плоского угла		Разрешение измерительн ых шкал, мм
NVM- 1515 PRO	НРБЦ. 130204.0000	от 0 до 150	от 0 до 150	от 0 до 150	±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)	от 0° до 360°	±15"	0,0001
	НРБЦ.130204.0000-01				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130204.0000-02				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130204.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
NVM-1515D PRO	НРБЦ. 130205.0000				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130205.0000-01				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130205.0000-02				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130205.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
NVM-2010 PRO	НРБЦ. 130207.0000	от 0 до 200	от 0 до 100	от 0 до 200	±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130207.0000-01				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130207.0000-02				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130207.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
NVM-2010D PRO	НРБЦ. 130208.0000				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130208.0000-01				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130208.0000-02				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130208.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
NVM- 3020 PRO	НРБЦ. 130201.0000	от 0 до 300	от 0 до 200	от 0 до 200	±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130201.0000-01				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130201.0000-02				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130201.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
NVM- 3020D PRO	НРБЦ. 130202.0000				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130202.0000-01				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130202.0000-02				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130202.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
NVM-3020CNC PRO	НРБЦ. 130203.0000				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130203.0000-01				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130203.0000-02				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0+L/100)3)		±15"
	НРБЦ.130203.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0+L/100)3)		±13"

Модифик ация	Исполнение	Диапазон измерений, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм			Диапазон измерений плоского угла	Пределы допускаемой абсолютной погрешности измерений плоского угла	Разрешение измерительн ых шкал, мм
Модифик ация	Исполнение	По оси X	По оси Y	По оси Z1’	По оси X и по оси Y2)	В плоскости XY2'	По оси Z1,	Диапазон измерений плоского угла		Разрешение измерительн ых шкал, мм
NVM- 3030 PRO	НРБЦ.130210.0000	от 0 до 300	от 0 до 300	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130210.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130210.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130210.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130213.0000	от 0 до 300	от 0 до 300	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130213.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130213.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130213.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130216.0000	от 0 до 300	от 0 до 300	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130216.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130216.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130216.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
NVM- 3030D PRO	НРБЦ.130211.0000	от 0 до 300	от 0 до 300	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130211.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ.130211.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130211.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130214.0000	от 0 до 300	от 0 до 300	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130214.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130214.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130214.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130217.0000	от 0 до 300	от 0 до 300	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130217.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130217.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130217.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
NVM-3030CNC PRO	НРБЦ. 130212.0000	от 0 до 300	от 0 до 300	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130212.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130212.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130212.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130215.0000	от 0 до 300	от 0 до 300	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130215.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130215.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"

Модифик ация	Исполнение	Диапазон измерений, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм			Диапазон измерений плоского угла	Пределы допускаемой абсолютной погрешности измерений плоского угла	Разрешение измерительн ых шкал, мм
Модифик ация	Исполнение	По оси X	По оси Y	По оси Z1’	По оси X и по оси Y2)	В плоскости XY2'	По оси Z1,	Диапазон измерений плоского угла		Разрешение измерительн ых шкал, мм
	НРБЦ.130215.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ.130218.0000	от 0 до 300	от 0 до 300	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130218.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130218.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130218.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
NVM-4030 PRO	НРБЦ. 130219.0000	от 0 до 400	от 0 до 300	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130219.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130219.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130219.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130222.0000	от 0 до 400	от 0 до 300	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130222.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130222.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130222.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130225.0000	от 0 до 400	от 0 до 300	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130225.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130225.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130225.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130228.0000	от 0 до 400	от 0 до 300	от 0 до 350	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130228.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130228.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130228.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
NVM-4030D PRO	НРБЦ. 130220.0000	от 0 до 400	от 0 до 300	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130220.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130220.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130220.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130223.0000	от 0 до 400	от 0 до 300	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130223.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130223.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130223.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"

Модифик ация	Исполнение	Диапазон измерений, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм			Диапазон измерений плоского угла	Пределы допускаемой абсолютной погрешности измерений плоского угла	Разрешение измерительн ых шкал, мм
Модифик ация	Исполнение	По оси X	По оси Y	По оси Z1’	По оси X и по оси Y2)	В плоскости XY2'	По оси Z1,	Диапазон измерений плоского угла		Разрешение измерительн ых шкал, мм
	НРБЦ. 130226.0000	от 0 до 400	от 0 до 300	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130226.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130226.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130226.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130229.0000	от 0 до 400	от 0 до 300	от 0 до 350	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130229.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130229.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130229.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
NVM-4030CNC PRO	НРБЦ. 130221.0000	от 0 до 400	от 0 до 300	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130221.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130221.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130221.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130224.0000	от 0 до 400	от 0 до 300	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130224.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130224.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130224.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130227.0000	от 0 до 400	от 0 до 300	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130227.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130227.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130227.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130230.0000	от 0 до 400	от 0 до 300	от 0 до 350	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130230.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130230.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130230.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
NVM-5040 PRO	НРБЦ. 130231.0000	от 0 до 500	от 0 до 400	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130231.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130231.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130231.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130234.0000	от 0 до 500	от 0 до 400	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130234.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130234.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"

Модифик ация	Исполнение	Диапазон измерений, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм			Диапазон измерений плоского угла	Пределы допускаемой абсолютной погрешности измерений плоского угла	Разрешение измерительн ых шкал, мм
Модифик ация	Исполнение	По оси X	По оси Y	По оси Z1’	По оси X и по оси Y2)	В плоскости XY2'	По оси Z1,	Диапазон измерений плоского угла		Разрешение измерительн ых шкал, мм
	НРБЦ. 130234.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130237.0000	от 0 до 500	от 0 до 400	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130237.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130237.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130237.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130240.0000	от 0 до 500	от 0 до 400	от 0 до 350	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130240.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130240.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130240.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130243.0000	от 0 до 500	от 0 до 400	от 0 до 400	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130243.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130243.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130243.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130246.0000	от 0 до 500	от 0 до 400	от 0 до 450	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130246.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130246.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130246.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
NVM-5040D PRO	НРБЦ. 130232.0000	от 0 до 500	от 0 до 400	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130232.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130232.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130232.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130235.0000	от 0 до 500	от 0 до 400	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130235.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130235.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130235.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130238.0000	от 0 до 500	от 0 до 400	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130238.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130238.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130238.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"

Модифик ация	Исполнение	Диапазон измерений, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм			Диапазон измерений плоского угла	Пределы допускаемой абсолютной погрешности измерений плоского угла	Разрешение измерительн ых шкал, мм
Модифик ация	Исполнение	По оси X	По оси Y	По оси Z1’	По оси X и по оси Y2)	В плоскости XY2'	По оси Z1,	Диапазон измерений плоского угла		Разрешение измерительн ых шкал, мм
	НРБЦ. 130241.0000	от 0 до 500	от 0 до 400	от 0 до 350	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130241.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130241.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130241.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130244.0000	от 0 до 500	от 0 до 400	от 0 до 400	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130244.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130244.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130244.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130247.0000	от 0 до 500	от 0 до 400	от 0 до 450	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130247.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130247.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130247.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
NVM-5040CNC PRO	НРБЦ. 130233.0000	от 0 до 500	от 0 до 400	от 0 до 200	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130233.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130233.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130233.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130236.0000	от 0 до 500	от 0 до 400	от 0 до 250	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130236.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130236.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130236.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130239.0000	от 0 до 500	от 0 до 400	от 0 до 300	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130239.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130239.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130239.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130242.0000	от 0 до 500	от 0 до 400	от 0 до 350	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130242.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130242.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130242.0000-03				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130245.0000	от 0 до 500	от 0 до 400	от 0 до 400	±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130245.0000-01				±(l,2+L/150)3)	±(l,9+L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130245.0000-02				±(l,5+L/150)3)	±(2,0+L/100)3)	±(2,0±L/100)3)		±15"

Модифик ация	Исполнение	Диапазон измерений, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм			Диапазон измерений плоского угла	Пределы допускаемой абсолютной погрешности измерений плоского угла	Разрешение измерительн ых шкал, мм
Модифик ация	Исполнение	По оси X	По оси Y	По оси Z1’	По оси X и по оси Y2)	В плоскости XY2'	По оси Z1,	Диапазон измерений плоского угла		Разрешение измерительн ых шкал, мм
	НРБЦ. 130245.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130248.0000	от 0 до 500	от 0 до 400	от 0 до 450	±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ.130248.0000-01				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"
	НРБЦ. 130248.0000-02				±(l,5±L/150)3)	±(2,0±L/100)3)	±(2,0±L/100)3)		±15"
	НРБЦ. 130248.0000-03				±(l,2+L/150)3)	±(l,9±L/100)3)	±(2,0±L/100)3)		±13"

11 Опционально при наличии контактного датчика 2' При оптическом увеличении объектива 4,5 крат

3) L - измеряемая длина в мм

Таблица 3 - Технические характеристики систем видеоизмерительных NORGAU ручных NVM-1515 PRO, NVM-2010 PRO, NVM-3020 PRO, полуавтоматических NVM-1515D PRO, NVM-2010D PRO, NVM-3020D PRO, автоматических NVM-3020CNC PRO

Наименование характеристики	Значение
Модификация	Ручная	Полуавтоматическая	Автоматическая
Г абаритные размеры (длинах ширинах высота) , мм, не более	1500x750x1850	1500x750x1900	1500x750x1900
Масса, кг, не более	290	290	295

Таблица 4 - Технические характеристики машин видеоизмерительных (составной части систем видеоизмерительных NORGAU ручных NVM-1515 PRO, NVM-2010 PRO, NVM-3020 PRO, полуавтоматических NVM-1515D PRO, NVM-2010D PRO, NVM-3020D PRO, автоматических NVM-3020CNC PRO)_____________________________________________________

Наименование характеристики	Значение
Модификация системы	Ручная	Полуавтоматическая	Автоматическая
Г абаритные размеры (длинах ширинах высота), мм, не более	660x540x1100	660x540x1150	660x540x1150
Масса, кг, не более	196	196	201
Масса измеряемой детали, кг, не более	25

Таблица 5 - Технические характеристики систем видеоизмерительных NORGAU ручных NVM-3030 PRO, NVM-4030 PRO, NVM-5040 PRO, полуавтоматических NVM-3030D PRO, NVM-4030D PRO, NVM-5040D PRO, автоматических NVM-3030CNC PRO, NVM-4030CNC PRO, NVM-5040CNC PRO_____________________________________

Наименование характеристики	Значение
Модификация	Ручная	Полуавтоматическая	Автоматическая
Г абаритные размеры (длинах ширинах высота) , мм, не более	1500хЮ40х19501) (1500хЮ40х20502) 1500хЮ40х21503) 1500хЮ40х22504) 1500хЮ40х23505) 1500хЮ40х24506))	1500хЮ40х20001) (1500хЮ40х21002) 1500хЮ40х 22003) 1500хЮ40х23004) 1500хЮ40х 24005) 1500хЮ40х25006))	1500хЮ40х20001} (1500хЮ40х21002) 1500хЮ40х 22003) 1500хЮ40х23004) 1500хЮ40х 24005) 1500хЮ40х25006))
Масса, кг, не более	587	597	597
^значение высоты указано для диапазона измерений по оси Z от 0 до 200 мм ^значение высоты указано для диапазона измерений по оси Z от 0 до 250 мм 3) значение высоты указано для диапазона измерений по оси Z от 0 до 300 мм ^значение высоты указано для диапазона измерений по оси Z от 0 до 350 мм 5 ’ значение высоты указано для диапазона измерений по оси Z от 0 до 400 мм ^значение высоты указано для диапазона измерений по оси Z от 0 до 450 мм

Таблица 6 - Технические характеристики машин видеоиз мерительных (составной части систем видеоизмерительных NORGAU ручных NVM-3030 PRO, NVM-4030 PRO, NVM-5040 PRO, полуавтоматических NVM-3030D PRO, NVM-4030D PRO, NVM-5040D PRO, автоматических NVM-3030CNC PRO, NVM-4030CNC PRO, NVM-5040CNC PRO)______________________

Наименование характеристики	Значение
Модификация системы	Ручная	Полуавтоматическая	Автоматическая
Г абаритные размеры (длинах ширинах высота), мм, не более	800x1040x11701} (800хЮ40х12702) 800хЮ40х13703) 800хЮ40х14704) 800хЮ40х15705) 800хЮ40х1670б))	800хЮ40хЦ801) (800хЮ40х12802) 800хЮ40х13803) 800хЮ40х14804) 800хЮ40х15805) 800хЮ40х1680б))	800хЮ40хЦ801) (800хЮ40х12802) 800хЮ40х13803) 800хЮ40х14804) 800хЮ40х15805) 800хЮ40х1680б))
Масса, кг, не более	500	510	510
Масса измеряемой детали, кг, не более	25
значение высоты указано для диапазона измерений по оси Z от 0 до 200 мм ^значение высоты указано для диапазона измерений по оси Z от 0 до 250 мм 3) значение высоты указано для диапазона измерений по оси Z от 0 до 300 мм ^значение высоты указано для диапазона измерений по оси Z от 0 до 350 мм значение высоты указано для диапазона измерений по оси Z от 0 до 400 мм ^значение высоты указано для диапазона измерений по оси Z от 0 до 450 мм

Таблица 7 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации

- температура окружающей среды, °C

- относительная влажность, %

от +18 до +22

от 25 до 80, без конденсации

Параметры электропитания

- напряжение, В

- частота, Гц

- мощность, Вт, не более

220 ± 22

50,0 ± 2,5

1200

Таблица 8 - Показатели надежности

Наименование характеристики	Значение
Наработка на отказ, ч, не менее	10000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и лазерной гравировкой или краской на маркировочную табличку.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система видеоизмерительная в сборе *	NORGAU	1 шт.
Юстировочный шаблон	—	1 шт.
Кейс-футляр	-	1 шт.

Наименование	Обозначение	Количество
Контактный датчик (по дополнительному заказу)	МСР	1 шт.
Руководство по эксплуатации (определяется договором поставки)	НРБЦ.130201.0000РЭ НРБЦ. 130202.0000РЭ НРБЦ. 130203.0000РЭ	1 экз.
Руководство по работе с программным обеспечением Rational Vue (определяется договором поставки)	НРБЦ. 130201.0001РЭ	1 экз.
Руководство по работе с программным обеспечением Inspec-M (определяется договором поставки)	НРБЦ.130201.0002РЭ	1 экз.
Паспорт (определяется договором поставки)	НРБЦ.130201.0000ПС НРБЦ. 130202.0000ПС НРБЦ. 130203.0000ПС	1 экз.
Комплект ЗИП (по дополнительному заказу)	-	1 шт.
Комплект дополнительной документации: монтажные, упаковочные чертежи, инструкции, учебно-технические плакаты (определяются договором поставки)		1 экз.
Ключ электронный на USB-носителе	-	1 шт.
* модификация определяется договором поставки

Сведения о методах измерений

приведены в разделе 2.3 «Использование изделия» документов НРБЦ. 130201.0000РЭ, НРБЦ. 130202.0000РЭ и НРБЦ. 13 0203.0000РЭ Системы видеоизмерительные NORGAU. Руководство по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от Г10"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Госстандарта № 2840 от 29 декабря 2018 г.

Локальная поверочная схема для средств измерений плоского угла в диапазоне измерений от 0° до 360° № ЛПС 015-2024, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» 30 октября 2024 г.

ТУ 26.51.61-001-49360276-2024 Системы видеоизмерительные NORGAU. Технические условия

Номер в ГРСИ РФ:

98832-26

Производитель / заявитель:

Общество с ограниченной ответственностью «Норгау Руссланд»

Год регистрации:

2026

Cрок действия реестра:

25.06.2031

Заказать поверку

Похожие СИ
