| Номер в госреестре | 98828-26 |
| Наименование СИ | Отвертки моментные электронные |
| Обозначение типа СИ | NSE |
| Изготовитель | Общество с ограниченной ответственностью «Норгау Руссланд» |
| Год регистрации | 2026 |
| Срок свидетельства | 25.06.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Отвертки моментные электронные NSE (далее - отвертки) предназначены для воспроизведения заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Принцип действия отверток основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика момента, установленного в корпусе, при приложении крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента.
Конструктивно отвертки состоят из корпуса с дисплеем для индикации показаний, панели управления с функциональными клавишами, рукоятки, держателя насадки с автоблокировкой.
Отвертки выпускаются в 3 модификациях, отличающихся диапазоном воспроизведения крутящего момента силы.
Модификации отверток имеют обозначение: NSEX-Y, где NSEX - обозначение отверток по каталогу изготовителя (цифровой индекс X соответствует конкретной модификации), Y - цифровой индекс, соответствующий определённому максимальному значению крутящего момента силы.
Идентификация отверток осуществляется визуальным осмотром корпуса, на котором отображен серийный номер, нанесенный методом гравировки в формате цифрового обозначения, а также информация о модификации и товарный знак производителя.
Цветовое исполнение отверток может меняться по требованию заказчика или по решению изготовителя.
Пломбирование отверток не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией, которая может быть вскрыта только при помощи специального инструмента.
Нанесение знака поверки на отвертки не предусмотрено.
Общий вид отверток представлен на рисунках 1-2.
Место нанесения серийного номера представлено на рисунке 3.
Общий вид идентификационной информации представлен на рисунке 4.
Рисунок 1 - Общий вид отверток моментных электронных NSE, модификации NSE11-05H
Рисунок 2 - Общий вид отверток моментных электронных NSE, модификации NSE11-2Н и NSE11-2Н

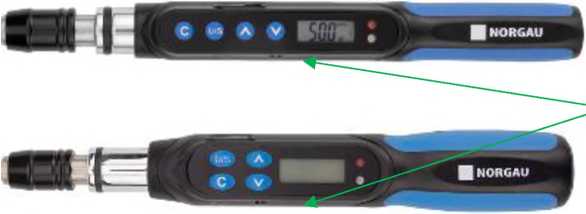

Место нанесения серийного номера
Рисунок 3 - Место нанесения серийного номера
Рисунок 4 - Общий вид идентификационной информации
Отвертки имеют встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память отверток при их производстве. Изменение ПО не предусмотрено.
ПО служит для управления функциональными возможностями отвертки, обеспечивает установку значений крутящего момента силы, обработке и отображению измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция отверток исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО - отсутствуют.
'аблица 1 - Метрологические характеристики
| Модификация | Диапазон показаний крутящего момента силы, сН-м | Диапазон воспроизведения крутящего момента силы, сН-м | Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы по/против часовой стрелки, % | Ц,ена деления шкалы, сН-м |
| NSE11-05H | от 5 до 50 | от 10 до 50 | +2/+3 | 0,1 |
| NSE11-2H | от 10 до 200 | от 40 до 200 | +2/+3 | 0,1 |
| NSE11-4H | от 20 до 400 | от 80 до 400 | +2/+3 | 0,1 |
аблица 2 - Технические характеристики
| Модификация | Размер присоединительного шестигранника, мм | Габаритная длина, мм, не более | Масса, кг, не более |
| NSE11-05H | 6,3 | 250 | 0,4 |
| NSE11-2H | 6,3 | 250 | 0,4 |
| NSE11-4H | 6,3 | 250 | 0,4 |
аблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | от -10 до +60 80 |
аблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 10000 |
| Срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Отвертка моментная электронная NSE | модификация в зависимости от заказа | 1 шт. |
| Паспорт | ОМЭ.01.052ЮШС | 1 экз. |
| Руководство по эксплуатации | ОМЭ.01.052Ю1РЭ | 1 экз. |
| Кейс | — | 1 шт. |
| Дополнительные адаптеры | - | по отдельному заказу |
приведены в разделе 7 «Подготовка и порядок работы» руководства по эксплуатации ОМЭ.01.052Ю1РЭ «Отвертки моментные электронные NSE».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии №2152 от «06» сентября 2024 г.
ТУ 25.73.30-007-49360276-2024 «Отвертки моментные электронные NSE» Технические условия
