| Номер в госреестре | 98826-26 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | APPA 516 |
| Изготовитель | «Fujian Lilliput Optoelectronics Technology Co., Ltd.» |
| Год регистрации | 2026 |
| Срок свидетельства | 25.06.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые АРРА 516 (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянного тока, электрической емкости и частоты.
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режимов измерения осуществляется центральным переключателем, выбор дополнительных функций осуществляется с помощью функциональных кнопок на панели прибора и меню функций на экране прибора.
Конструктивно мультиметры выполнены в виде портативных приборов.
Мультиметры выпускаются в четырех модификациях АРРА516А, АРРА 516В, АРРА 516С, АРРА 516D, которые отличаются точностью измерений и наличием или отсутствием радиоинтерфейса Bluetooth.
На передней панели расположены: ЖК дисплей, переключатель режимов измерения, функциональные кнопки и измерительные разъемы. Индикаторы на жидкокристаллическом дисплее: цифровая шкала, линейная шкала, меню функций, индикаторы режимов измерения, единиц измерения и предупреждающие индикаторы.
На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметры надеты защитные чехлы с упором-подставкой.
Мультиметры имеют возможность автоматического выбора диапазона измерений, предусмотрены режим относительных измерений, возможность регистрации пиковых значений, передачу измеренных данных на компьютер по радиоинтерфейсу Bluetooth (для модификаций АРРА 516В и АРРА 516D) и некоторые другие функции в зависимости от модификации.
Серийный номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр (для модификаций АРРА 516А и АРРА516С) и буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита (для модификаций АРРА 516В и APPA516D), наносится при помощи наклейки, размещаемой на задней стороне корпуса.
Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений и серийного номера представлены на рисунках 1 и 2.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
АРРА516А
АРРА 516В
АРРА516С
APPA516D

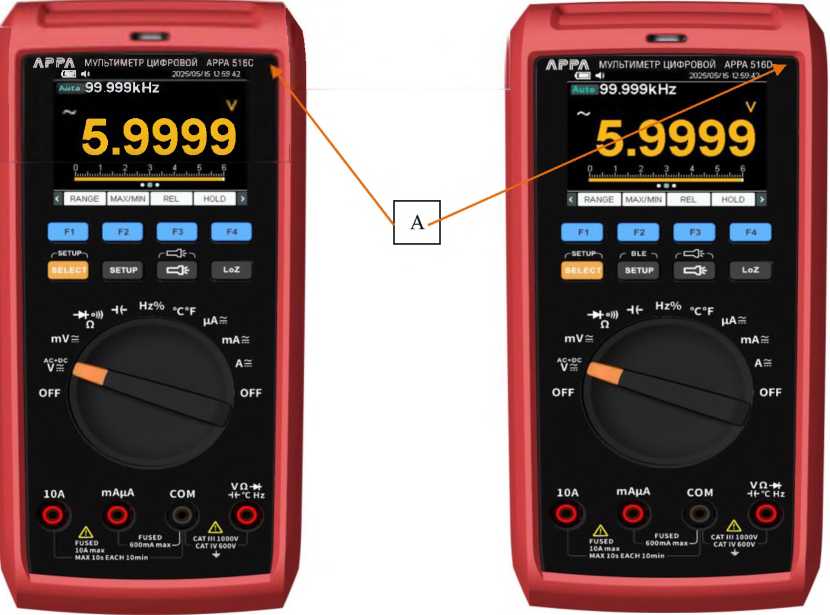

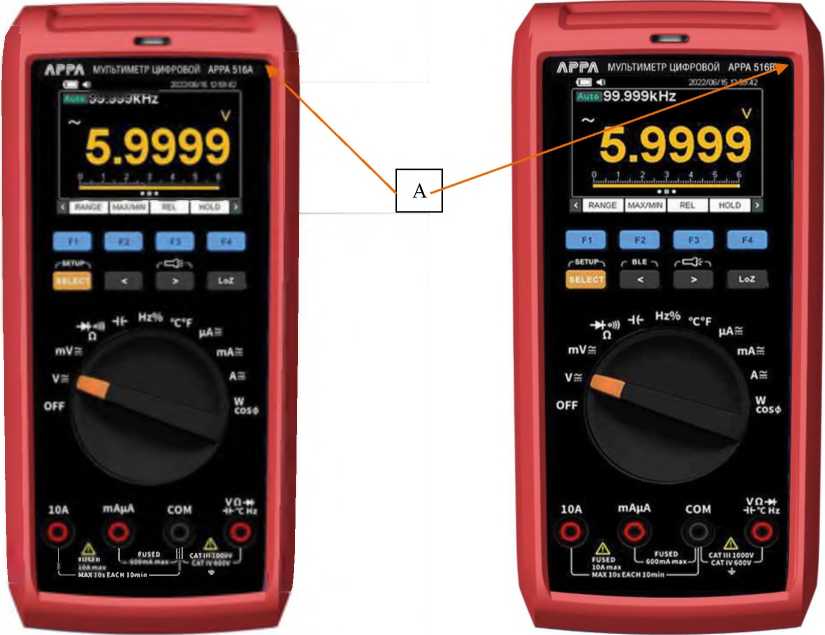

Рисунок 1 - Общий вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)

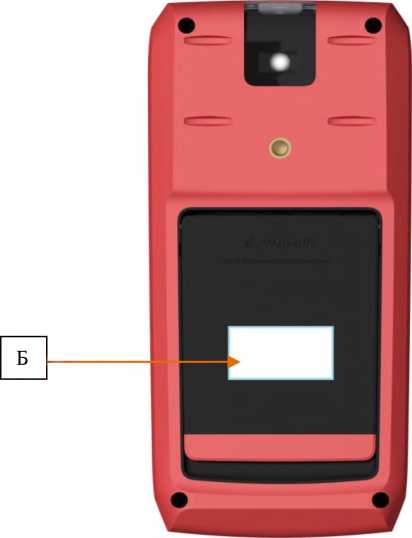

Рисунок 2 - Вид задней панели мультиметра и место нанесения серийного номера (Б)
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса мультиметров может отличаться от представленного на рисунках.
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла.
Конструкция мультиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с и. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО и измерительной информации - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики мультиметров модификаций АРРА 516А, АРРА 516В в режиме измерений напряжения постоянного тока
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 60,000 мВ | 0,001 мВ | ±(0,002-|ии3м| +30-к), мВ |
| 600,00 мВ | 0,01 мВ | ±(0,0008-|ии3м| +5 к), мВ |
| 6,0000 В | 0,0001 В | ±(0,008- |иИзм| + 6 к), В |
| 60,000 В | 0,001 В | |
| 600,00 В | 0,01 В | ±(0,001- |иИЗм| + 6-к), В |
| 1000,0 В | 0,1 В | ±(0,0015- |иИзм| + 6-к), В |
| ии3м - измеренное значение напряжения постоянного тока, мВ/В | ||
Таблица 2 - Метрологические характеристики мультиметров модификаций АРРА 516С, АРРА 516D в режиме измерений напряжения постоянного тока
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 60,000 мВ | 0,001 мВ | ±(0,0015- |иИзм| + 20-к), мВ |
| 600,00 мВ | 0,01 мВ | ±(0,0003-|иИзм| ±5-к), мВ |
| 6,0000 в | 0,0001 В | ±(0,0003-|иИзм| +8-к), В |
| 60,000 в | 0,001 В | |
| 600,00 в | 0,01 В | ±(0,0005-|иИзм| ±Ю-к), В |
| 1000,0 В | 0,1 В | |
| иИзм - измеренное значение напряжения постоянного тока, мВ/В | ||
Таблица 3 - Метрологические характеристики мультиметров модификаций АРРА 516А, АРРА 516В в режиме измерений напряжения переменного тока
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Частотный диапазон | Пределы допускаемой абсолютной погрешности измерений |
| 600,0 мВ | 0,1 мВ | от 40 Гц до 1 кГц | ±(0,008-ии3м± Юк), мВ |
| 6,000 В | 0,001 В | ±(0,008-иИЗм + 5-к), В | |
| 60,00 В | 0,01 в | ||
| 600,0 В | 0,1 в | ||
| 1000 В | 1 в | ±(0,0ГиИЗм+ 5-к), В |
Уизм - измеренное значение напряжения переменного тока, мВ/В
Таблица 4 - Метрологические характеристики мультиметров модификаций АРРА 516С,
АРРА 516D в режиме измерений напряжения переменного тока
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Частотный диапазон | Пределы допускаемой абсолютной погрешности измерений |
| 600,00 мВ | 0,01 мВ | от 45 Гц до 1 кГц включ. | ±(0,004-ии3м± 40-к), мВ |
| св. 1 до 10 кГц включ. | ±(0,012-ии3м± 40-к), мВ | ||
| св. 10 до 20 кГц включ. | Не нормированы | ||
| св. 20 до 100 кГц включ. | Не нормированы | ||
| 6,0000 В | 0,0001 В | от 45 Гц до 1 кГц включ. | ±(0,004-ии3м± 40-к), В |
| св. 1 до 10 кГц включ. | ±(0,012-иИзм± 40-к), В | ||
| св. 10 до 20 кГц включ. | ±(0,025-иИЗм± 40-к), В | ||
| св. 20 до 100 кГц включ. | ±(0,04-иИЗм± 40-к), В | ||
| 60,000 В | 0,001 В | от 45 Гц до 1 кГц включ. | ±(0,004-иИЗм± 40-к), В |
| св. 1 до 10 кГц включ. | ±(0,012-иИЗм± 40-к), В | ||
| св. 10 до 20 кГц включ | ±(0,025-ии3м± 40-к), В | ||
| св. 20 до 100 кГц включ. | ±(0,04-иИЗм± 40-к), В | ||
| 600,00 В | 0,01 В | от 45 Гц до 1 кГц включ. | ±(0,004-ии3м± 40-к), В |
| св. 1 до 10 кГц включ. | ±(0,012-иИЗм± 40-к), В | ||
| св. 10 до 20 кГц включ | ±(0,025-ии3м± 40-к), В | ||
| св. 20 до 100 кГц включ. | Не нормированы | ||
| 1000,0 В | 0,1 В | от 45 Гц до 1 кГц включ. | ±(0,008-ии3м + 40-к), В |
| св. 1 до 10 кГц включ. | ±(0,025-ии3м± 40-к), В | ||
| св. 10 до 20 кГц включ | ±(0,05-ии3м± 40-к), В | ||
| св. 20 до 100 кГц включ. | Не нормированы | ||
| иИзм - измеренное значение напряжения переменного тока, мВ/В | |||
Таблица 5 - Метрологические характеристики мультиметров модификаций АРРА 516А, АРРА 516В в режиме измерений силы постоянного тока
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 600,00 мкА | 0,01 мкА | ±(0,005- 1Изм| + Ю-к), мкА |
| 6000,0 мкА | 0,1 мкА | ±(0,005-|1изм| + 5-к), мкА |
| 60,000 мА | 0,001 мА | ±(0,006-|1изм| + Ю-к), мА |
| 600,00 мА | 0,01 мА | ±(0,006-|1изм| + 5-к), мА |
| 6,0000 А | 0,0001 А | ±(0,01-|1изм| + Ю-к), А |
| 10,000 А | 0,001 А | ±(0,012-|1изм| + 7-к), А |
| 1изм- измеренное значение силы постоянного тока, мкА/мА/А | ||
Таблица 6 - Метрологические характеристики мультиметров модификаций АРРА 516С, АРРА 516D в режиме измерений силы постоянного тока
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 600,00 мкА | 0,01 мкА | ±(0,002- 1Изм| + Ю-к), мкА |
| 6000,0 мкА | 0,1 мкА | ±(0,002- 1Изм| + 5-к), мкА |
| 60,000 мА | 0,001 мА | ±(0,002-|1изм| + Ю-к), мА |
| 600,00 мА | 0,01 мА | ±(0,002-|1изм| + 5-к), мА |
| 6,0000 А | 0,0001 А | ±(0,08-|1изм| + Ю-к), А |
| 10,000 А | 0,001 А | ±(0,01-|1изм|± Ю-к), А |
| 1изм- измеренное значение силы постоянного тока, мкА/мА/А | ||
Таблица 7 - Метрологические характеристики мультиметров модификаций АРРА 516А, АРРА 516В в режиме измерений силы переменного тока________________________________
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Частотный диапазон | Пределы допускаемой абсолютной погрешности измерений |
| 600,0 мкА | 0,1 мкА | от 40 Гц до 1 кГц | ±(0,0Г1изм+ 5-к), мкА |
| 6000 мкА | 1 мкА | ±(0,008-1изм + 5-к), мкА | |
| 60,00 мА | 0,01 мА | ±(0,008-1изм+ 5-к), мА | |
| 600,0 мА | 0,1 мА | ||
| 6,000 А | 0,001 А | ±(0,01-1изм+ Ю-к), А | |
| 10,00 А | 0,01 А | ±(0,0124изм± Ю-к), А |
1изм~ измеренное значение силы постоянного тока, мкА/мА/А
Таблица 8 - Метрологические характеристики мультиметров модификаций АРРА 516С, АРРА 516D в режиме измерений силы переменного тока
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Частотный диапазон | Пределы допускаемой абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| 600,00 мкА | 0,01 мкА | от 45 Гц до 1 кГц включ. | ±(0,005-1изм + 30-к), мкА |
| св. 1 до 10 кГц включ. | ±(0,0Г1изм + 30-к), мкА | ||
| 6000,0 мкА | 0,1 мкА | от 45 Гц до 1 кГц включ. | ±(0,005-1изм + 30-к), мкА |
| св. 1 до 10 кГц включ. | ±(0,0Г1изм + 30-к), мкА | ||
| 60,000 мА | 0,001 мА | от 45 Гц до 1 кГц включ. | ±(0,005-1изм + 30-к), мА |
| св. 1 до 10 кГц включ. | ±(0,01-1изм±30-к), мА |
| Г | родолжение таблицы 8 | |||
| 1 | 2 | 3 | 4 | |
| 600,00 мА | 0,01 мА | со 45 Гц до 1 кГц включ. | ±(0,005-1изм + 30-к), мА | |
| св. 1 до 10 кГц включ. | ±(0,0Г1изм + 30-к), мА | |||
| 6,0000 А | 0,0001 А | от 45 Гц до 1 кГц включ. | ±(0,005-1изм + 30-к), А | |
| св. 1 до 10 кГц включ. | ±(0,0Г1изм + 30-к), А | |||
| 10,000 А | 0,001 А | от 45 Гц до 1 кГц включ. | ±(0,005-1изм + 30-к), А | |
| св. 1 до 10 кГц включ. | ±(0,0Г1изм + 30-к), А | |||
| 1изм - измеренное значение силы переменного тока, мкА/мА/А | ||||
Таблица 9 - Метрологические характеристики мультиметров модификаций АРРА 516А, АРРА 516В в режиме измерений электрического сопротивления постоянного тока___________
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 600,00 Ом | 0,01 Ом | ±(0,005-Rh3m + Ю-к), Ом |
| 6,0000 кОм | 0,0001 кОм | ±(0,003-Rh3m + Ю-к), кОм |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | ±(0,002-RH3m + 5-к), кОм |
| 6,000 МОм | 0,001 МОм | ±(0,006- Rh3m + 5-к), МОм |
| 60,00 МОм | 0,01 МОм | ±(0,015-RH3M + 7-к), МОм |
| Кизм - измеренное значение сопротивления, Ом/кОм/МОм | ||
Таблица 10 - Метрологические характеристики мультиметров модификаций АРРА 516С, АРРА 516D в режиме измерений электрического сопротивления постоянного тока___________
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 600,00 Ом | 0,01 Ом | ±(0,00ГВизм+ Ю-к), Ом |
| 6,0000 кОм | 0,0001 кОм | ±(0,0015-RH3M + 5-к), кОм |
| 60,000 кОм | 0,001 кОм | |
| 600,00 кОм | 0,01 кОм | ±(0,002-RH3m + 5-к), кОм |
| 6,0000 МОм | 0,0001 МОм | ±(0,004-Визм± Ю-к), МОм |
| 60,000 МОм | 0,001 МОм | ±(0,012-RH3M± 5-к), МОм |
Яизм - измеренное значение сопротивления, Ом/кОм/МОм
Таблица 11 - Метрологические характеристики мультиметров модификаций АРРА 516А, АРРА 516В в режиме измерений ёмкости_____________________________________________
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 6,0000 нФ | 0,0001 нФ | ±(0,05- Сизм + Ю0-к), нФ |
| 60,000 нФ | 0,001 нФ | ±(0,025- Сизм + 20-к), нФ |
| 600,00 нФ | 0,01 нФ | |
| 6,0000 мкФ | 0,0001 мкФ | ±(0,025- Сизм + 20-к), мкФ |
| 60,000 мкФ | 0,001 мкФ | ±(0,02- Сизм + 20-к), мкФ |
| 600,00 мкФ | 0,01 мкФ | ±(0,025- Сизм + 20-к), мкФ |
| 6,0000 мФ | 0,0001 мФ | ±(0,04- Сизм + 20-к), мФ |
| 60,000 мФ | 0,001 мФ | ±(0,06- Сизм + 20-к), мФ |
| Сизм - измеренное значение электрической ёмкости, нФ/мкФ/мФ | ||
Таблица 12 - Метрологические характеристики мультиметров модификаций АРРА 516С, АРРА 516D в режиме измерений ёмкости
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 1 | 2 | 3 |
| 6,0000 нФ | 0,0001 нФ | ±(0,05- Сизм + 100 k), нФ |
| 60,000 нФ | 0,001 нФ | ±(0,025- Сизм + 20-к), нФ |
| 600,00 нФ | 0,01 нФ | ±(0,02- Сизм + 20-к), нФ |
| 6,0000 мкФ | 0,0001 мкФ | ±(0,02- Сизм + 20-к), мкФ |
| 60,000 мкФ | 0,001 мкФ | |
| 600,00 мкФ | 0,01 мкФ | |
| 6,0000 мФ | 0,0001 мФ | ±(0,04- Сизм + 20-к), мФ |
| 60,000 мФ | 0,001 мФ | ±(0,05- Сизм + 20-к), мФ |
| Сизм - измеренное значение электрической ёмкости, нФ/мкФ/мФ | ||
Таблица 13 - Метрологические характеристики мультиметров модификаций АРРА 516А, АРРА 516В в режиме измерений частоты
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 60,000 Гц | 0,001 Гц | ±(0,0008- Гизм + 5-к), Гц |
| 600,00 Гц | 0,01 Гц | |
| 6,0000 кГц | 0,0001 кГц | ±(0,0008- Гизм + 5-к), кГц |
| 60,000 кГц | 0,001 кГц | |
| 600,00 кГц | 0,01 кГц | |
| 6,0000 МГц | 0,0001 МГц | ±(0,0008- Гизм + 5-к), МГц |
| 60,000 МГц | 0,001 МГц | |
| Гизм - измеренное значение частоты, Гц/кГц/МГц | ||
Таблица 14 - Метрологические характеристики мультиметров модификаций АРРА 516С, АРРА 516D в режиме измерений частоты
| Верхняя граница диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений |
| 60,000 Гц | 0,001 Гц | ±(0,0002- Гизм + 6-к), Гц |
| 600,00 Гц | 0,01 Гц | |
| 6,0000 кГц | 0,0001 кГц | ±(0,0002- Гизм + 6-к), кГц |
| 60,000 кГц | 0,001 кГц | |
| 600,00 кГц | 0,01 кГц | |
| 6,0000 МГц | 0,0001 МГц | ±(0,0002- Гизм + 6-к), МГц |
| 60,000 МГц | 0,001 МГц | |
| Гизм - измеренное значение частоты, Гц/кГц/МГц | ||
Таблица 15 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 16 - Основные технические характеристики мультиметров АРРА 516
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: | 200x91x43 |
| Масса, кг, не более | 0,43 |
| Питание (3 батареи типа ААА), В | 4,5 |
| Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84,0 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 84,0 до 106,7 |
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 17 - Комплектность мультиметров
| Наименование | Обозначение | Количество шт./экз. |
| Мультиметр | АРРА 516 ” | 1 |
| Измерительные провода | - | 1 комплект |
| Термопара К-типа | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| В зависимости от модификации. | ||
приведены в разделе «Выполнение измерений» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Госстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 1016 до 100 А»
Приказ Госстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Госстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1до 2 -109 Гц»
Приказ Госстандарта от 17.03.2022 года № 668 «Об утверждении государственной поверочной схемой для средств измерений силы переменного электрического тока от Г10’8 до 100 А в диапазоне частот от Г101 до Г106 Гц»
Приказ Госстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Госстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия «Мультиметры цифровые АРРА 516»
