| Номер в госреестре | 98809-26 |
| Наименование СИ | Установка стационарная трубопоршневая поверочная |
| Обозначение типа СИ | Прувер С-0,05 |
| Изготовитель | Открытое акционерное общество «ОАО Нефтемаш» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установка стационарная трубопоршневая поверочная Прувер С-0,05 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный одной парой сигнализаторов прохождения шарового поршня; тройник; расширитель; двухходовой переключающий кран-манипулятор приемно-пусковой камеры; шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средства измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) - прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.
ТПУ является однонаправленной и имеет стационарное исполнение. К ТПУ данного типа относится установка стационарная трубопоршневая поверочная Прувер С-0,05 с заводским № 37.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на шильд-табличку, закрепленную на корпусе ТПУ.
Общий вид ТПУ приведен на рисунке 1. Схема установки пломб для предотвращения несанкционированного доступа и нанесения знака поверки представлены на рисунке 2.

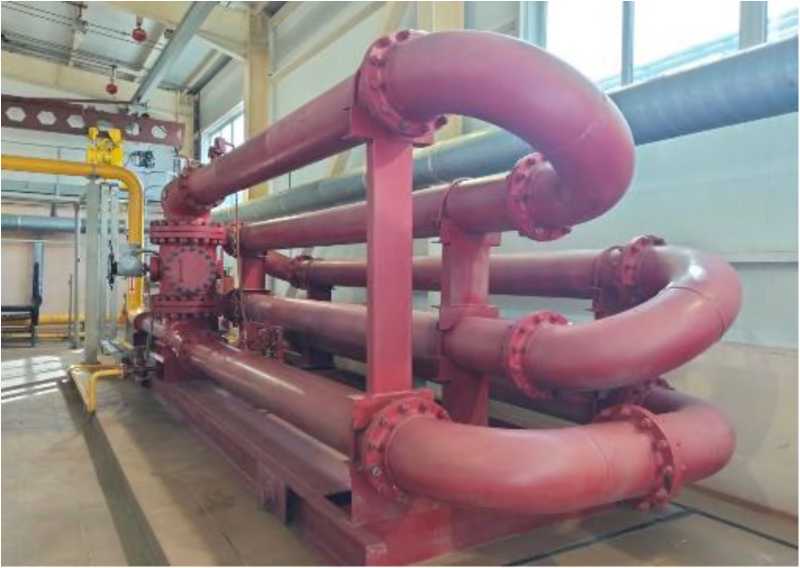

Рисунок 1 - Общий вид ТПУ
Установка пломб на ТПУ осуществляется с помощью контровочной проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные:
- на контровочной проволоке, проходящей через отверстия контровочных гаек, расположенных на крепежных шпильках присоединительных фланцах калиброванного участка ТПУ (рисунок 2 (а));
- на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления крышек сигнализаторов прохождения шарового поршня и двух винтов фланца крепления сигнализатора положения шарового поршня в трубопровод ТПУ (рисунок 2 (б)).
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.
а) фланец калиброванного участка
б) сигнализатор прохождения шарового поршня

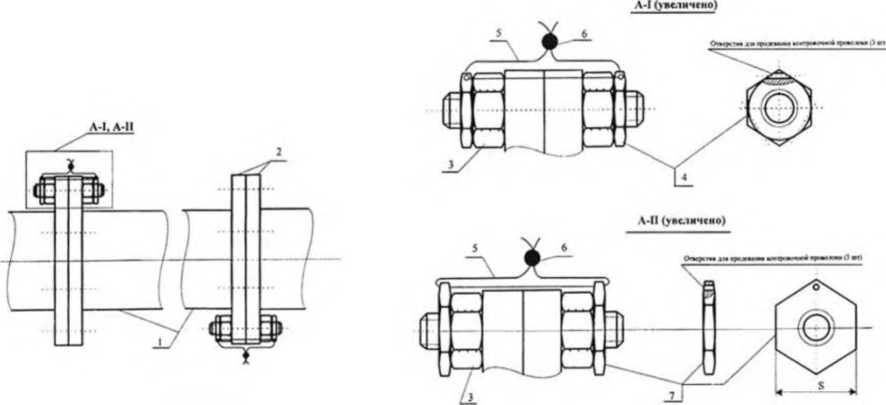

Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица! - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее значение объемного расхода, м3/ч | 500 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке, % | ±0,1 |
Таблица2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Максимальное рабочее давление, МПа, не более | 1,6 |
| Номинальное значение объема жидкости (вместимости) калиброванного участка, м3 п | 2,5 |
| Внутренний диаметр калиброванного участка, мм | 310 |
| Толщина стенок калиброванного участка, мм | 7,5 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -30 до +50 80 |
| Параметры электрического питания: - напряжение, В - частота, Гц | трехфазное 380t3| 50±1 |
| п определяется при поверке ТПУ | |
ТаблицаЗ - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./ экз. |
| Установка стационарная трубопоршневая поверочная | Прувер С-0,05 | 1 |
| Формуляр | Ск 1.560.001 ФО | 1 |
| Руководство по эксплуатации | Ск 1.560.001 РЭ | 1 |
приведены в пункте 2.3 «Использование» руководства по эксплуатации.
Приказ Госстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
