| Номер в госреестре | 98808-26 |
| Наименование СИ | Измеритель угла поворота и усилия на рулевом колесе |
| Обозначение типа СИ | SFA-E-150NMSA20 |
| Изготовитель | Kyowa Electronic Instruments Co., Ltd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель угла поворота и усилия на рулевом колесе SFA-E-150NMSA20 (далее -измеритель) предназначен для измерений крутящего момента силы и угла поворота рулевого вала транспортных средств по и против часовой стрелки.
Принцип действия измерителя при измерении крутящего момента силы заключается в преобразовании деформации упругого тела датчика крутящего момента силы с наклеенными на него тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста.
Принцип действия измерителя при измерении угла поворота основан на преобразовании встроенным инкрементальным энкодером угловых перемещений вала рулевого колеса в последовательность электрических сигналов (прямоугольных импульсов), позволяющих измерять угол его поворота.
Измеритель состоит из рулевого колеса со встроенным датчиком крутящего момента силы и инкрементальным энкодером, а также измерительного усилителя. Электрические сигналы, поступающие с датчика крутящего момента силы и инкрементального энкодера, преобразовываются в измерительном усилителе в цифровой сигнал и отображаются в виде результатов измерений на внешнем персональном компьютере (далее - ПК). Питание измерителя осуществляется от бортовой сети тестируемого автомобиля или от иных внешних источников (блоков) питания.
Рулевое колесо измерителя устанавливается на рулевой вал тестируемого автомобиля и при создании усилия на рулевом колесе происходит измерение значений крутящего момента силы и угла поворота.
К данному типу средства измерений относится измеритель с серийным номером 477110001
Общий вид измерителя приведен на рисунке 1.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесён фотохимическим методом на маркировочную табличку, прикреплённую на боковую поверхность измерителя. Общий вид маркировочной таблички с указанием места нанесения серийного номера приведен на рисунке 2.
Нанесение знака поверки на измеритель не предусмотрено.
Пломбирование измерителя не предусмотрено.

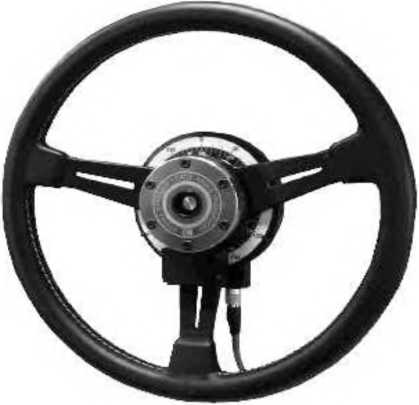

Рисунок 1 - Общий вид измерителя
Рисунок 2 - Общий вид маркировочной таблички
Для работы с измерителями используется программное обеспечение «DEWESoft» (далее - ПО), устанавливаемое на ПК. ПО позволяет работать с измерителем и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО «DEWESoft» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DEWESoft |
| Номер версии (идентификационный номер ПО) | не ниже XI SP5 |
| Цифровой идентификатор ПО | 8D55512C |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений крутящего момента силы, Нм | от 0 до 150 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений крутящего момента силы, % | ±0,5 |
| Диапазон измерений угла поворота | ± 1080° |
| Пределы допускаемой абсолютной погрешности измерений угла поворота | ±0,5° |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, %, без конденсата | от +15 до +35 от 20 до 95 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 8 до 36 |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более | 360x360x100 |
| Масса, кг, не более | 2,5 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рулевое колесо | - | 1 шт. |
| Измерительный усилитель | - | 1 шт. |
| Специальное приспособление для поверки | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 9 «Использование» документа «Измеритель угла поворота и усилия на рулевом колесе SFA-E-150NMSA20. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии №2152 от 06 сентября 2024 г.
